锅炉过热段换热翅片模组结构设计

　　这套结构主要面向工业锅炉过热段的换热场景，在电站锅炉、工业蒸汽锅炉的过热器区段承担核心换热功能，负责将饱和蒸汽进一步加热为符合参数要求的过热蒸汽，直接决定整套锅炉系统的蒸汽输出品质与热效率表现。实际运行中，该结构长期处于高温烟气冲刷环境，既要保证足够的换热接触面积，又要兼顾结构刚性与热胀冷缩的形变余量，设计过程中需要平衡多维度的工程约束。

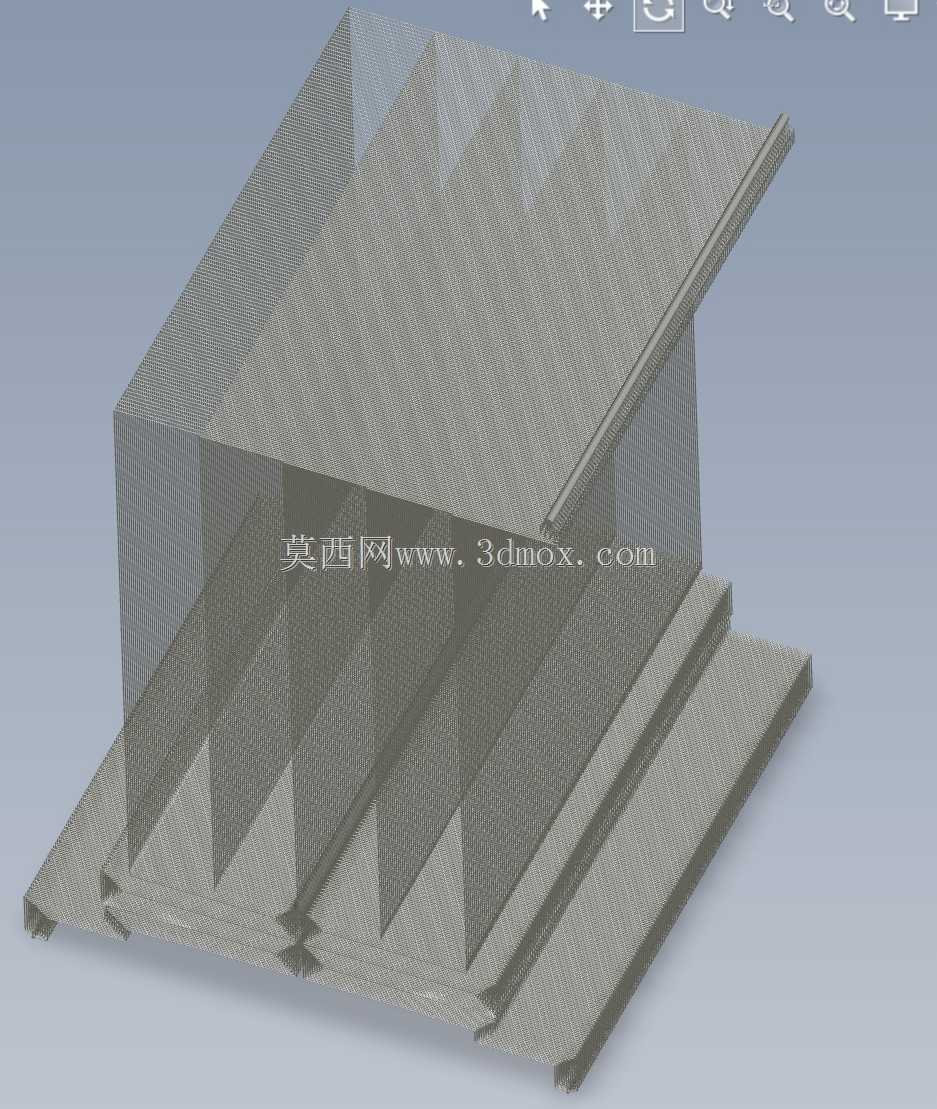

　　从功能特性来看，该模组采用多层平行翅片搭配基底导流结构的形式，翅片采用等间距排布，相邻翅片间预留均匀的烟气流道，避免烟气携带的灰分在流道内堆积造成堵灰，同时保证烟气与换热面的接触时长控制在合理区间，既不会因为流道过短导致换热不充分，也不会因为流道过长造成不必要的风阻损耗。基底部分设置有定位卡槽结构，安装时可直接与过热器集箱的管排基座卡合，减少现场焊接的工作量，同时保证各模组之间的拼接缝隙控制在允许范围内，避免烟气短路影响换热效率。

　　设计思路上，首先围绕换热效率做核心参数匹配，翅片的厚度选择兼顾导热效率与结构强度，过薄的翅片在长期高温烟气冲刷下容易出现形变脱落，过厚则会增加不必要的材料成本与整体重量，同时增大热阻降低换热表现。翅片的倾斜角度经过流场仿真验证，顺着烟气流向设置微小倾角，引导烟气在流道内形成稳定的层流状态，减少局部涡流造成的阻力损失与翅片局部磨损。结构的边角位置做了圆弧过渡处理，避免应力集中，在锅炉启停的温度交变过程中，减少边角位置出现热疲劳裂纹的概率。

　　安装边界方面，该模组的外形尺寸适配常规工业锅炉过热段的标准管排间距，底部的安装卡槽尺寸与通用过热器集箱的定位凸台匹配，安装时不需要额外做基座改造，可直接替换原有老旧换热模组。模组整体的高度方向预留了热膨胀余量，当设备从常温升至工作温度时，翅片沿高度方向的热伸长量不会顶触到上下方的管排结构，避免结构挤压变形。相邻模组拼接时，侧边的定位止口可保证拼接精度，拼接后的整体平面度误差控制在安装允许范围内，不会出现局部凸起干扰烟气流通的情况。

　　实际应用中，该结构可适配不同燃料类型的锅炉过热段，无论是燃煤锅炉、燃气锅炉还是生物质锅炉，都可以通过调整翅片间距来适配不同的烟气含尘量工况，含尘量高的场景适当加大翅片间距降低堵灰风险，洁净燃料场景可缩小间距提升换热面积占比。结构的材质选择可根据工作温度区间调整，中温过热段可采用常规耐热钢材，高温过热段可替换为更高等级的耐热合金材质，结构本身的连接形式不需要做改动，具备较强的工况适配性。

　　在结构细节处理上，翅片与基底的连接采用满焊工艺，保证接触热阻降到最低，避免因为连接缝隙造成导热效率下降，同时焊缝位置做打磨处理，减少焊缝位置的积灰挂渣。每一层翅片上都设置有微小的导流凸点，可打破烟气在翅片表面形成的边界层，进一步提升换热效率，同时凸点的高度控制在合理范围，不会造成过大的风阻提升。模组整体做了轻量化处理，在保证结构强度满足要求的前提下，尽可能去除非必要的冗余材料，降低整体重量，减轻现场安装的吊装难度，同时减少锅炉本体的承重负载。
