立式多叶片卡塔风通风装置结构设计

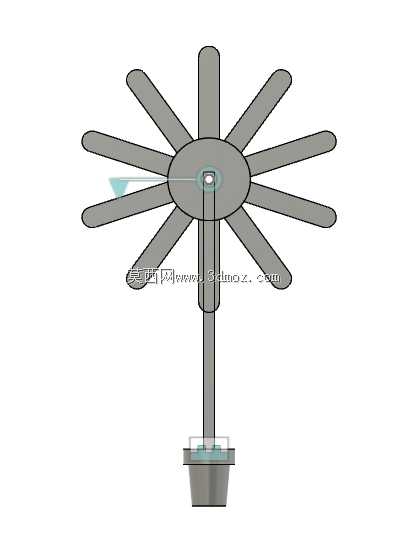

　　本次设计的立式多叶片通风装置，主要面向室内局部空气循环、工位定点送风场景，可适配办公区域、小型生产工位、居家空间等多种需要定向气流组织的环境，区别于常规轴流风扇的窄幅送风特性，该结构通过多叶片径向布局实现更大范围的气流覆盖，减少单方向直吹带来的体感不适。从功能实现逻辑来看，装置整体分为三个核心功能段：底部配重基座、中部支撑立柱、顶部多叶风轮。底部基座采用上窄下宽的倒锥台结构，内部预留动力组件安装腔，可容纳驱动电机、调速模块与供电接线结构，基座底部平面预留安装固定孔位，既可以直接放置在平整地面依靠自重保持稳定，也可通过膨胀螺栓将基座与地面刚性连接，适配有振动要求的工业工位场景，基座整体外径控制在合理范围，不会占用过多地面通行空间，安装边界满足常规工位旁侧0.3米见方的预留空间要求。

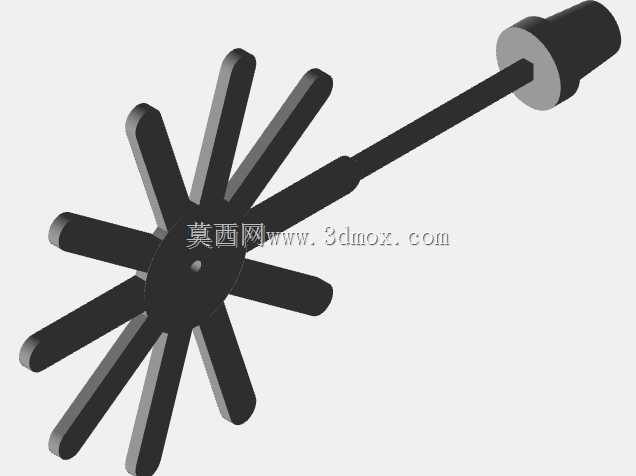

　　中部支撑立柱采用等截面圆管结构，连接底部基座与顶部风轮中心，立柱内部走隐藏式布线，避免线路外露带来的安全隐患与积灰问题，立柱长度根据送风高度需求设计，将顶部风轮的中心高度设置在符合人体工程学的送风区间，覆盖坐姿、站姿状态下的上半身送风范围，无需额外调整俯仰角度即可覆盖常规使用高度的气流需求。顶部风轮采用中心圆盘加十片径向延伸叶片的布局，叶片采用长椭圆形端头设计，避免尖锐边角带来的磕碰风险，叶片与中心圆盘采用一体化连接结构，减少装配连接点带来的振动松动问题，每片叶片的型面采用小角度倾斜设计，旋转过程中可将气流沿径向与轴向复合推送，相比常规三页、五页风扇的轴向集中送风，该结构可在风轮旋转平面周边形成环形送风带，覆盖风轮周围360度范围内的近距区域，适合多人同时处于装置周边的场景使用。

　　设计过程中重点考量了结构的动平衡特性，所有叶片沿中心圆盘周向均匀分布，相邻叶片夹角保持一致，叶片自身的重量公差控制在极小范围，避免高速旋转时产生偏心振动，降低运行过程中的噪音与结构疲劳风险。中心圆盘位置设置转动副连接结构，与立柱顶端的轴承座配合，将旋转运动的摩擦阻力降至最低，减少动力损耗。叶片的长度经过反复校核，在保证送风覆盖范围的前提下，控制风轮整体外径尺寸，避免装置整体占用过多横向空间，适配狭小区域的安装使用需求。在安装适配性方面，该结构无需复杂的预埋安装工序，仅需保证放置或固定的地面平整度在常规公差范围内即可正常运行，基座与立柱的连接采用可拆卸式结构，方便运输过程中拆分收纳，现场组装仅需对准连接位紧固即可，无需专用工装辅助。

　　从实际使用的维护角度出发，叶片表面采用光滑曲面设计，无复杂凹槽结构，日常清洁仅需擦拭表面即可，无需拆解复杂的防护网结构，降低日常维护的时间成本。动力传输路径从基座内的驱动电机输出，通过立柱内部的传动结构传递至顶部风轮，传动结构采用封闭式设计，避免外部灰尘、纤维进入传动副造成卡滞，延长装置的无故障运行周期。风轮旋转过程中产生的气流速度沿径向梯度分布，靠近叶片端头位置的气流速度更高，靠近中心圆盘位置的气流速度相对柔和，使用者可根据自身需求选择不同的距离位置，获得不同强度的风感体验，无需频繁调整转速档位。整体结构没有多余的装饰性构件，所有外形结构均服务于功能实现，基座的倒锥台造型除了保证放置稳定性之外，还可引导上部掉落的灰尘沿斜面滑落，避免在基座顶面堆积；立柱的圆管截面相比方形截面拥有更好的抗弯曲性能，在受到意外侧向碰撞时可更好地抵抗形变，保护内部走线与传动结构不受损坏。
