国际象棋兵棋子立体造型结构设计

　　这款国际象棋兵棋子的三维结构设计，首先要兼顾棋类日常使用的握持手感、摆放稳定性与视觉识别性，区别于同套棋子里王、后、车、马、象的造型特征，形成清晰的视觉区分度，避免对局过程中出现棋子辨识混淆的问题。从实际使用场景来看，这类棋子既可以适配常规木质、石材、亚克力材质的国际象棋棋盘，作为日常对弈、赛事活动的实体器具使用，也可以作为文创衍生、桌面摆件、3D打印个性化定制的基础结构模型，适配不同加工工艺的生产需求。

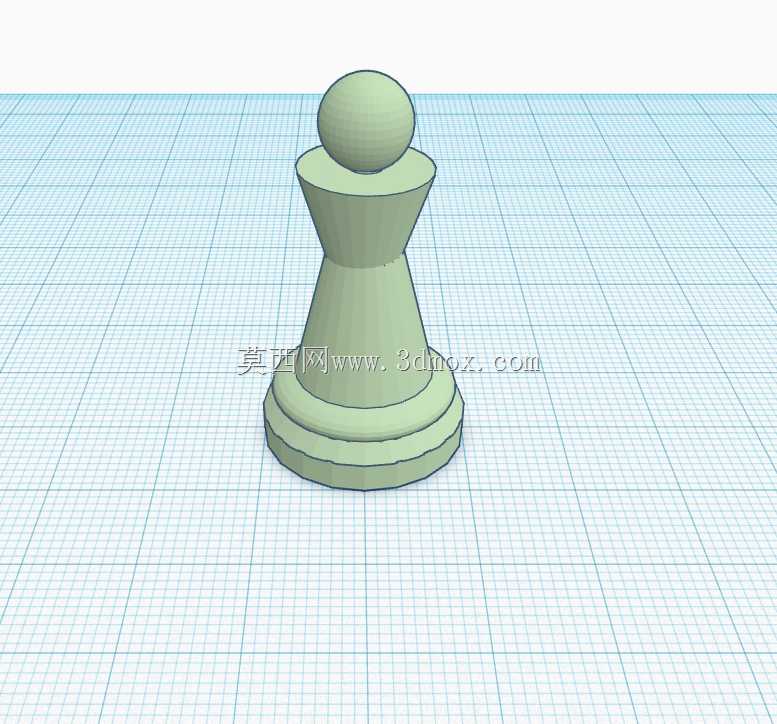

　　设计过程中首先确定了整体的三段式结构逻辑：底部为多层阶梯式底座，最底层接触盘面的平面做了0.2mm的微倒角处理，既避免锐边在长期挪动过程中出现磕碰掉漆、刮花棋盘漆面的问题，也能增大棋子与棋盘接触面的静摩擦力，减少对局中不小心碰动棋子导致移位的概率；底座向上做两级收窄的阶梯过渡，每一级阶梯的高度差控制在3mm左右，既形成视觉上的层次递进感，也能让棋子在被手指捏持挪动时，指腹能贴合阶梯的过渡棱边，获得更稳定的握持着力点，不会因为造型过于光滑出现打滑脱手的情况。

　　中部的柱身采用了双曲面收腰设计，从底座向上先做小角度外扩，到达整体高度三分之一的位置后再向内收窄，到顶部球头衔接位置再做小幅度外扩，这种曲面设计一方面还原了传统国际象棋兵棋子的经典造型轮廓，另一方面也让柱身的受力分布更均匀，如果采用注塑、3D打印等工艺生产时，能减少壁厚不均导致的缩痕、打印层纹明显的问题，柱身的最小壁厚控制在2.5mm，既保证了整体结构强度，不会因为日常跌落、磕碰出现断裂，也不会因为壁厚过大导致材料浪费、生产周期变长。

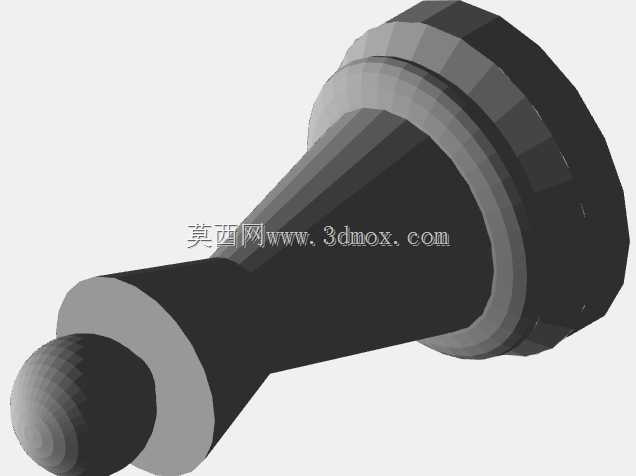

　　顶部的识别特征采用正球形结构，球头与柱身的衔接位置做了R2的圆角过渡，避免直角衔接位置出现应力集中，长期使用出现断裂的问题；球头的直径设置为整体最大外径的二分之一，既保证了兵棋子顶部圆润的视觉特征，和其他棋子的顶部造型形成明确区分，也不会因为球头过大导致整体重心上移，摆放时容易倾倒。

　　从安装与摆放边界来看，这款棋子的整体高度控制在45mm，底座最大外径为22mm，完全适配标准国际象棋棋盘55mm见方的单格尺寸，摆放后相邻棋子之间不会出现干涉，即使所有兵棋子都排布在初始位置，也能留出足够的手指操作空间，方便对局者挪动棋子；整体重心控制在整体高度的三分之一以下，也就是底座上方15mm的位置，即使棋盘出现15度以内的倾斜，棋子也不会出现倾倒的情况，适配日常户外对弈、移动棋盘使用的场景需求。

　　在细节处理上，所有外露的棱边都做了不小于R0.5的圆角处理，没有尖锐的棱角，避免日常使用过程中划伤手指；整个造型没有设计倒扣结构，无论是采用注塑开模、CNC加工还是FDM3D打印工艺生产，都不需要额外设计抽芯结构或者添加支撑，能有效降低生产加工的难度与成本，适配小批量个性化定制与大批量标准化生产的不同需求。如果作为金属材质的棋子生产，中空的柱身结构可以预留灌装配重腔的位置，通过在底座位置灌注铅粒、水泥等配重材料，调整整体重量到120g左右，获得更沉稳的握持与摆放手感，提升使用体验。
