万可LT-211标准接线连接端子结构设计

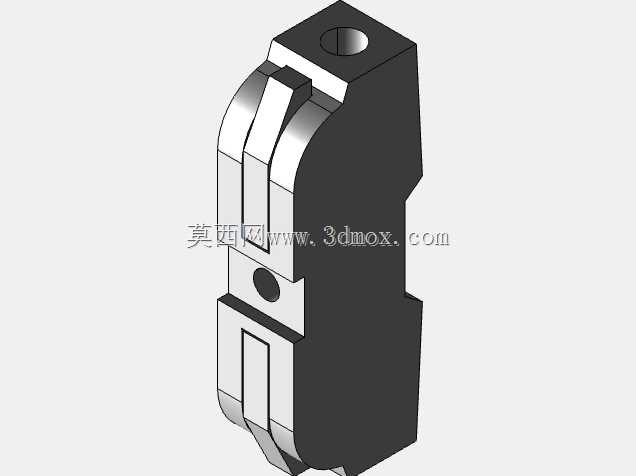

　　在低压电气柜、工业控制盘、楼宇配电回路的布线作业里，这类弹簧压接式接线端子是替代传统螺丝端子的常用部件，日常运维中不需要额外准备螺丝刀，徒手就能完成导线的插拔与锁紧，能大幅缩短现场布线的工时，也能避免长期运行后螺丝松动导致的接触不良、接头发热等故障。这款LT-211端子采用单极模块化的外形结构，主体壳体用阻燃工程塑料注塑成型，表面做了哑光防眩光处理，侧面预留了标准导轨卡装的卡扣结构，能直接卡装在常规的35mm标准电气安装导轨上，多极拼接时相邻端子可以通过侧面的定位槽互相嵌合，不会出现排布歪斜、间隙不均的问题，安装后整体排布整齐，方便后期回路查线与维护。

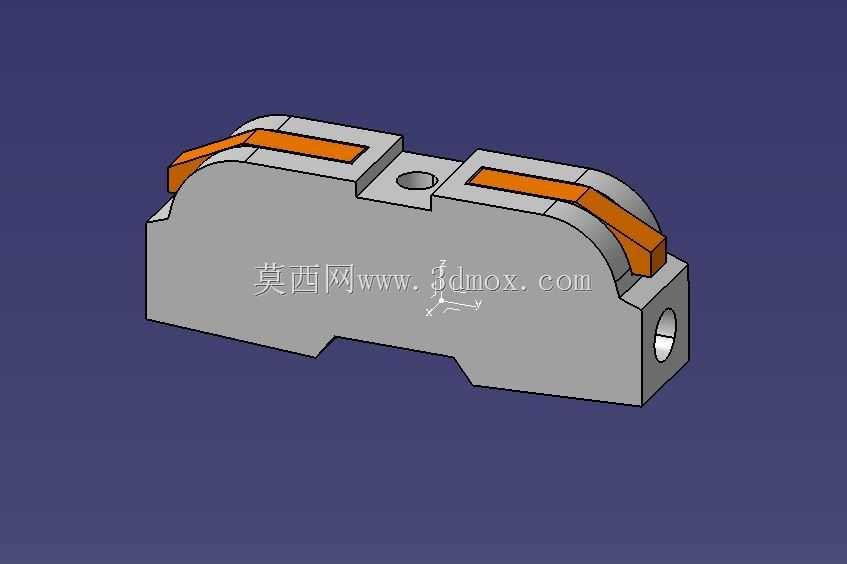

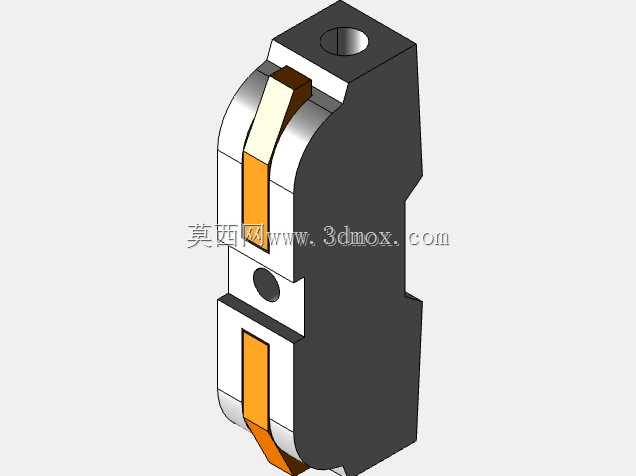

　　从结构设计逻辑来看，这款端子的核心导电与锁紧部件采用高弹性铜合金冲压成型，表面做了镀锡防氧化处理，既能保证足够的导电截面积满足载流要求，又能依靠弹簧片的持续预紧力，牢牢压住插入的导线线芯，哪怕是设备运行产生持续振动，压接部位也不会出现松脱。端子上下两端都设计了橙色的操作拨杆，拨杆抬起时弹簧压片处于张开状态，剥好绝缘层的导线可以直接插入接线孔，拨杆压下后弹簧片就会自动锁紧线芯，操作时不需要施加很大的力，接线完成后拨杆和壳体表面齐平，不会突出占用额外的柜内空间。端子顶部预留了测试孔，日常巡检时不需要拆开接线，就能直接插入测试表笔测量回路电压，给运维检测提供了便利。

　　从安装边界尺寸来看，这款单极端子的宽度控制在极小的尺寸范围内，在有限的导轨安装空间里可以排布更多回路，适合在紧凑型控制箱、小型分布式IO站这类安装空间紧张的场景使用。壳体上的接线孔做了倒角导向设计，导线插入时不会被孔边的毛刺刮伤线芯，哪怕是多股软线不压接冷压端头，也能顺利插入完成连接。壳体上部的固定孔可以在强振动工况下配合固定件使用，把端子额外锁定在导轨上，避免极端工况下端子从导轨上滑脱。不同额定载流的同系列端子可以混装在同一段导轨上，不需要额外的转接配件，回路划分时可以通过侧插的标记条对每个回路做标识，避免后期运维出现接错线的问题。

　　在实际选型应用中，这类端子适配的导线截面积覆盖常规的低压控制回路导线范围，既可以连接单股硬线，也可以连接多股软线，压接后接触电阻稳定，长期通过额定电流时的温升控制在标准允许的范围内，不会出现局部过热的隐患。壳体材料的阻燃等级满足电气行业的相关安全要求，哪怕回路出现短时过载打火，也不会引燃壳体造成火势蔓延。和传统的螺丝锁紧端子相比，这种弹簧压接结构的端子抗振动性能更优，在机床、起重设备这类运行振动较大的设备电控系统里，能有效降低接线故障的概率，减少设备停机维护的时间。建模过程中对所有配合面都做了公差适配，比如拨杆和壳体的转动间隙、弹簧片的活动行程、导轨卡扣的卡装余量都按照实际生产的装配公差做了预留，模型可以直接用于生产开模前的结构验证，也能用于电气布线的三维仿真，提前校验柜内的布线空间、端子排布的合理性，避免实际装配时出现部件干涉、接线操作空间不足的问题。
