家用墙面菱形花纹开关盖板结构设计

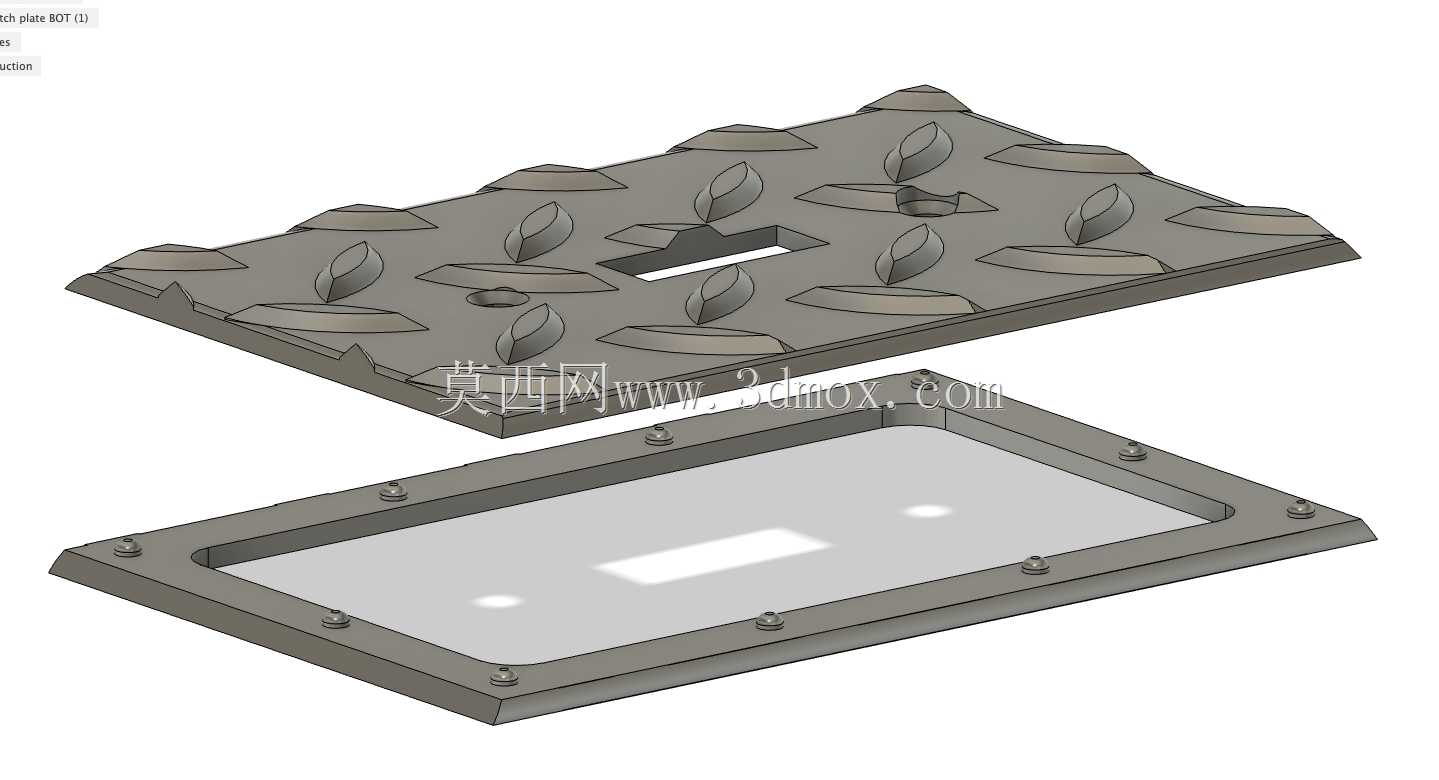

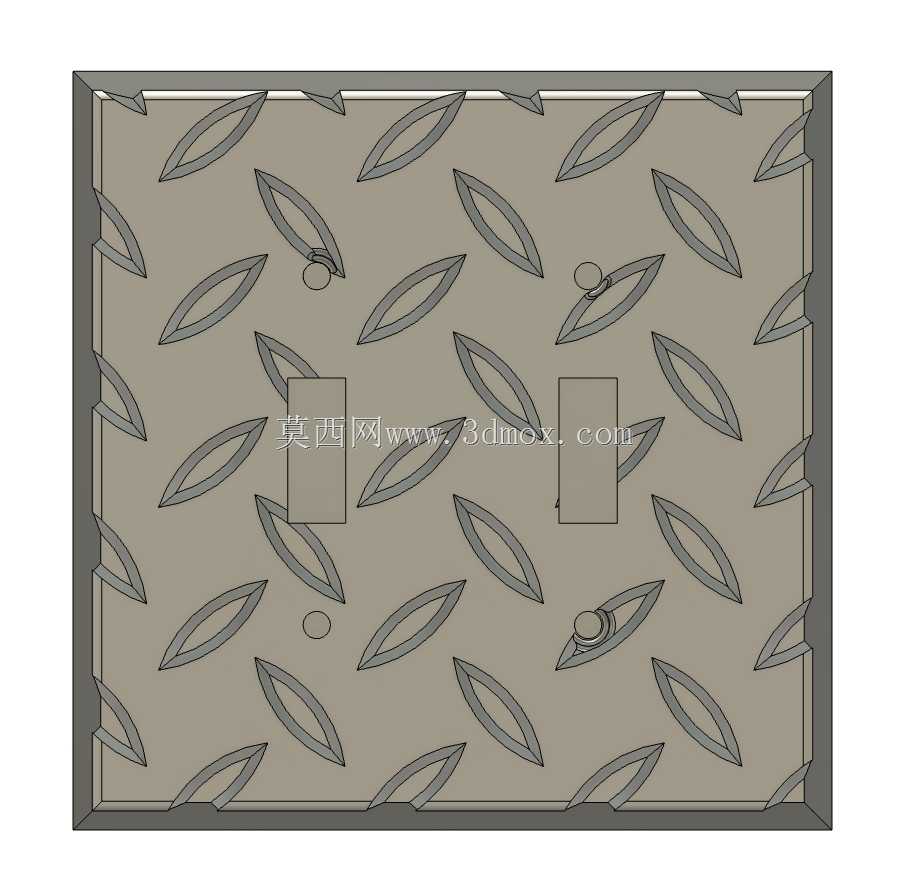

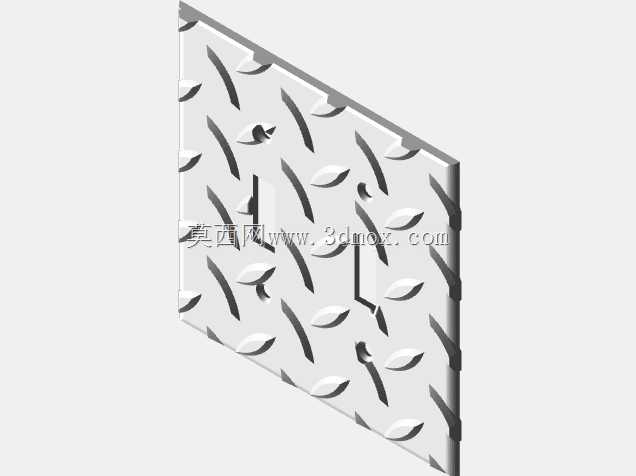

　　设计阶段充分考虑了无支撑3D打印的工艺可行性，将整体结构拆分为两个独立的拼接部件，拆分位置选在盖板厚度方向的中间分型面，两个部件的对接面设计有定位止口，打印完成后仅需少量粘接剂即可完成拼合，无需额外添加打印支撑结构，既减少了打印过程中的材料损耗，也避免了去除支撑时在花纹表面留下打磨痕迹，影响外观质感。盖板表面的菱形花纹并非单纯的装饰设计，凸起的花纹纹理高度控制在1.2mm，既能够在日常使用中增加手指接触时的摩擦力，减少湿手操作开关时的打滑概率，也能掩盖日常使用中产生的轻微划痕、浮尘，相比光面盖板更易打理，降低日常清洁维护的频率。这款开关盖板的设计初衷，是兼顾墙面电气配件的实用功能与家装装饰协调性，适配常规家装场景中1位、2位墙壁开关的安装替换需求，解决普通光面开关盖板易留划痕、与工业风、复古风家装风格适配性差的痛点。从实际安装场景来看，这类盖板主要应用于家庭室内墙面、小型商用空间墙面的开关点位，替代原有标配的塑料光面盖板，在不改变原有开关接线结构、安装孔位的前提下，实现墙面视觉效果的统一。

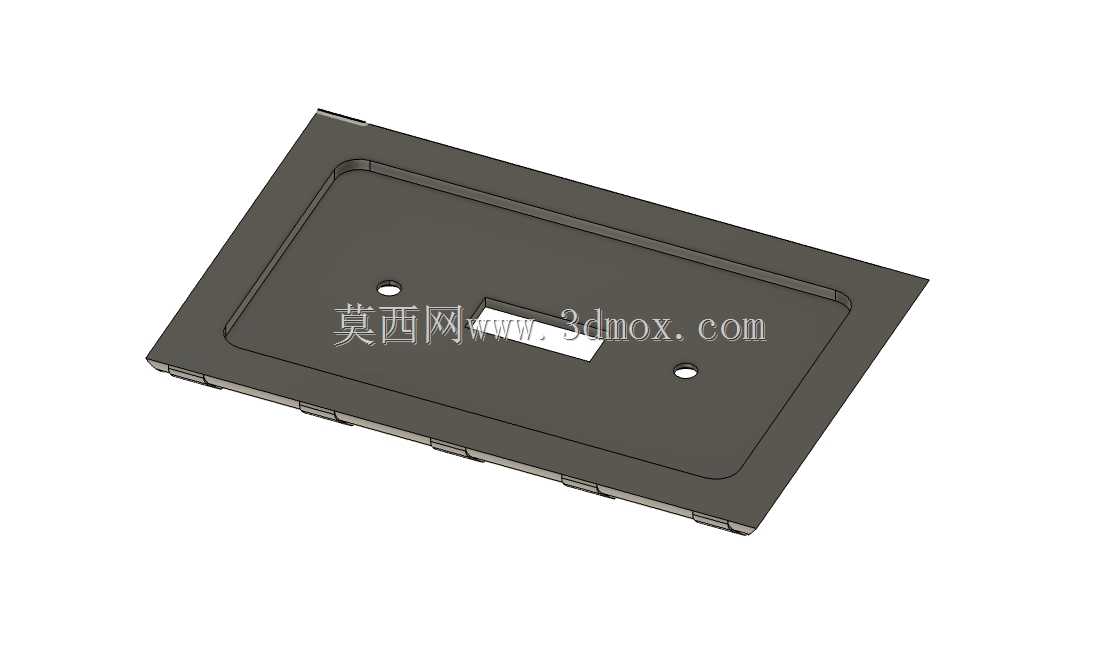

　　安装边界方面，盖板整体外轮廓尺寸匹配标准86型开关底盒的安装尺寸，背面预留的开关让位槽深度为8mm，能够完全容纳常规翘板开关的操作凸起部分，不会出现盖板安装后顶住开关按键、导致按键卡滞无法正常回弹的问题；安装孔位的中心距严格遵循国标86盒的60mm标准孔距，孔位周边设计有2mm厚的局部加强筋，避免拧动安装螺丝时应力集中导致盖板开裂。从结构强度角度考虑，盖板主体壁厚设计为2mm，花纹凸起部分的根部做了R0.5mm的圆角过渡，避免应力集中导致花纹受外力碰撞时断裂，同时壁厚均匀，无论是采用PLA还是ABS材料进行3D打印，都不会出现因壁厚不均导致的打印翘曲、收缩变形问题。

　　拼接部件的定位止口配合间隙设计为0.1mm，既能够保证两个部件拼接时的定位精度，不会出现错位影响外观，也能给粘接剂预留足够的填充空间，保证粘接后的整体结构强度，日常使用中不会因频繁按动开关导致拼接处开裂。另外，盖板边缘做了0.8mm的倒边处理，安装后与墙面贴合处不会出现锋利的割手边缘，也能更好地适配墙面轻微不平整的情况，减少盖板与墙面之间的缝隙，避免灰尘从缝隙进入底盒内部。需要注意的是，这款盖板仅适配额定电压220V、额定电流10A以内的常规照明开关使用，不可用于大功率电器的专用开关点位，避免因长期发热导致盖板材料变形，影响使用安全。

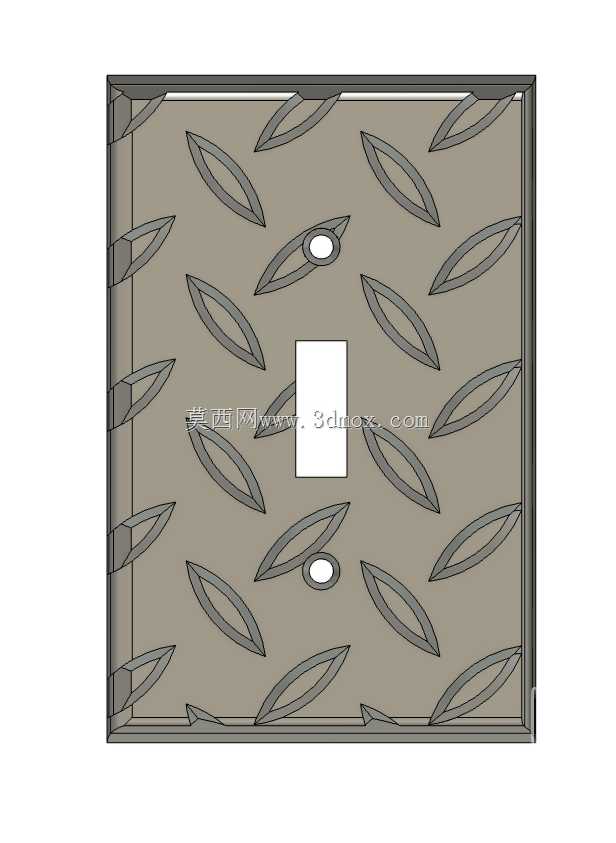

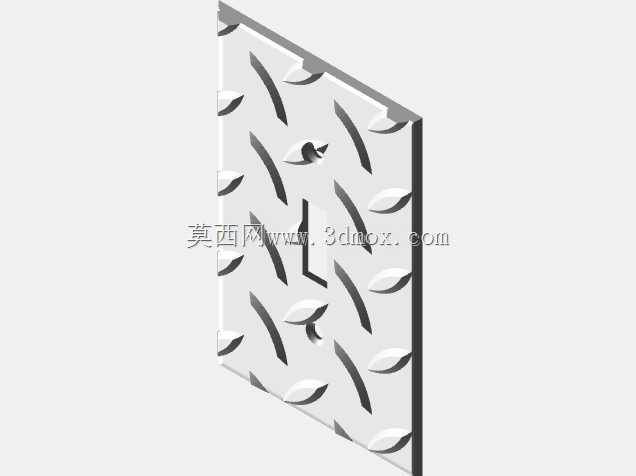

　　实际建模过程中，花纹的排布采用了阵列式设计，每个菱形花纹单元的尺寸、凸起高度完全一致，阵列间距经过反复调整，既保证了视觉上的均匀协调，也避免花纹排布过密导致打印时出现细节丢失，或排布过疏失去防滑、装饰的效果。盖板背面的让位槽边缘做了斜度导向设计，安装时无需反复对位，即可快速将盖板扣在开关外侧，对准安装孔后直接拧入螺丝即可完成安装，操作门槛极低，普通用户无需专业电工辅助即可自行完成更换。
