气动液压式木块机械钉拔除装置结构

　　在木构件回收、旧木方再加工、木托盘拆解的作业场景里，嵌在木材内部的机械钉拔除一直是影响作业效率、存在安全隐患的工序，传统手工撬钉不仅费力，还容易造成木材劈裂，影响旧料复用率，这款采用气动与液压结合驱动的除钉装置，就是针对这类作业痛点开发的专用执行机构。

　　从功能实现逻辑来看，装置的动力输出分为两个阶段，前端的爪状执行头负责卡入钉子外露的钉帽部位，当气压驱动缸体完成夹头锁紧动作后，内置的液压阻尼段会提供平稳的轴向拉拔力，相比纯气动拔钉的冲击力，液压段的缓速出力特性可以避免钉帽被拉断、钉子斜向带出造成木材撕裂的问题，整个出力行程控制在缸体总长度的三分之一区间，既保证足够的拉拔力覆盖常规建筑钉、家装圆钉的拔除需求，也不会因为行程过长造成装置整体尺寸冗余。

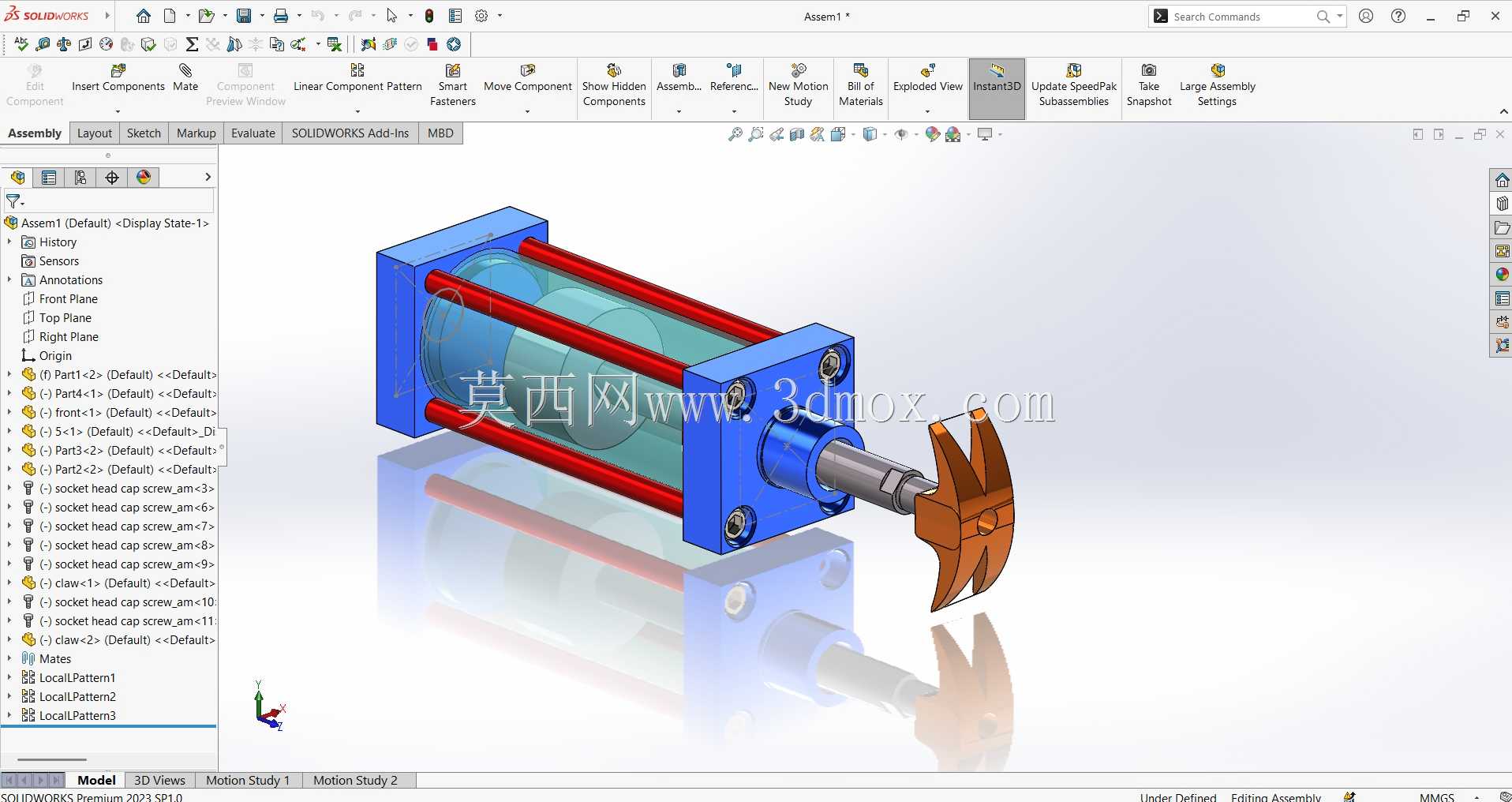

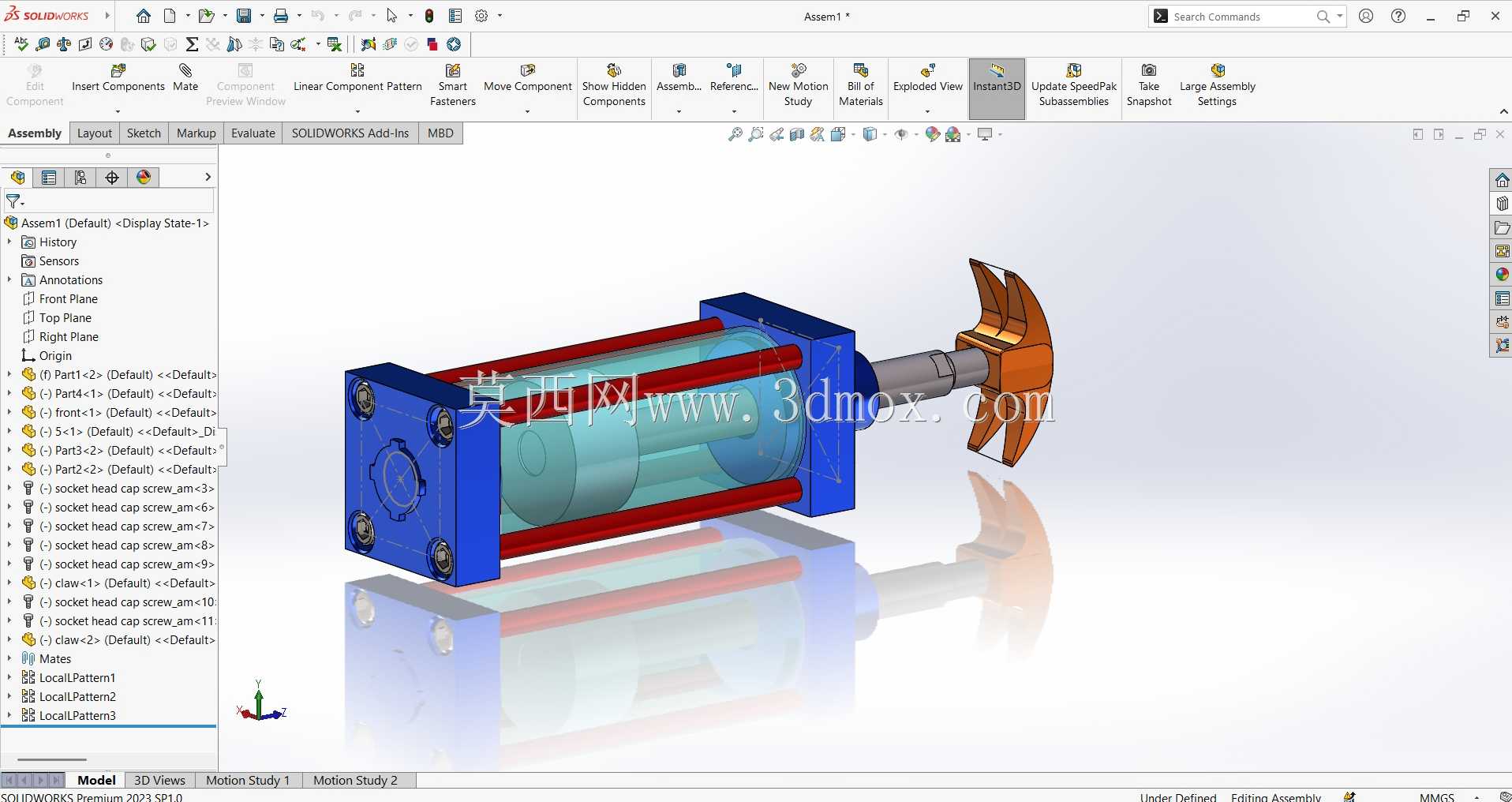

　　设计过程中没有照搬通用气缸的标准安装尺寸，而是针对手持或固定在工作台架上的两种使用场景做了边界适配：主体缸筒采用双层结构，内层为气压密封腔，外层的红色拉杆既承担缸体两端端盖的锁紧力，也作为装置握持时的防滑受力结构，两端的蓝色端盖做了加厚处理，靠近执行头一侧的端盖预留了导向套安装位，保证活塞杆伸出、回缩过程中的同轴度，避免长期受拉拔反力造成活塞杆偏磨漏气。前端的爪头做了弧形开刃处理，不需要额外对准钉帽中心，只要将爪头贴在木材表面钉帽位置，夹紧动作启动时刃口会自动卡入钉帽下沿，对于钉帽完全埋入木材表层的情况，爪头的弧形尖端也能先破开表层木材卡入钉帽下方，不需要额外用撬具预处理。

　　安装边界方面，装置尾部的进气接口采用标准气动快插规格，可以直接对接车间常规0.6-0.8MPa的压缩空气气源，液压阻尼段为预充油封闭式结构，不需要外接液压管路，整体重量控制在单手握持可操作的区间，也可以通过尾部的安装孔固定在简易机架上，配合流水线做定点除钉作业。在实际作业测试中，针对50-150mm长度的常规圆钉、螺纹钉，装置都能完成垂直拉拔，不会出现钉子弯折残留的情况，相比手工撬钉的作业效率提升4倍以上，同时因为拉拔力方向始终与钉子轴向保持一致，木材表面的破损范围控制在5mm以内，大幅降低旧木料修复的工作量。

　　结构细节上，所有连接螺栓都采用内六角圆柱头螺钉，沉头安装在端盖表面，不会突出造成操作剐蹭，活塞杆表面做了镀硬铬处理，耐磨性能满足车间多粉尘环境下的长期使用要求，导向套采用铜基含油材质，不需要频繁加注润滑脂，维护成本更低。爪头部分采用合金工具钢淬火处理，硬度满足长期卡入钉帽、接触硬木表面的耐磨要求，同时做了可更换设计，当爪头刃口磨损后，只需要松开前端的锁紧螺钉就可以更换备件，不需要更换整个执行端。考虑到作业时的反冲力，缸体尾部做了防滑纹理处理，手持操作时可以抵住掌心，不需要额外施加过大的握持力就能抵消拉拔时的反作用力，降低长时间操作的疲劳感。
