机床用精密主轴动力头结构设计

　　这款主轴动力头主要面向中小型数控车床、走心机以及专用组合机床的切削加工场景，可完成棒料的外圆车削、端面铣削、钻孔攻丝等多工序加工任务，是小型精密加工设备核心的功能执行部件。从实际使用场景来看，该部件常被集成在多工位组合机床上，针对小尺寸五金零件、精密接插件、小型轴类零件做批量加工，相比传统的单主轴刀塔结构，这类集成式动力头能在一次装夹内完成多面加工，减少工件二次装夹带来的形位公差累积，尤其适合3C行业小型金属结构件、汽车精密小配件的量产加工线。

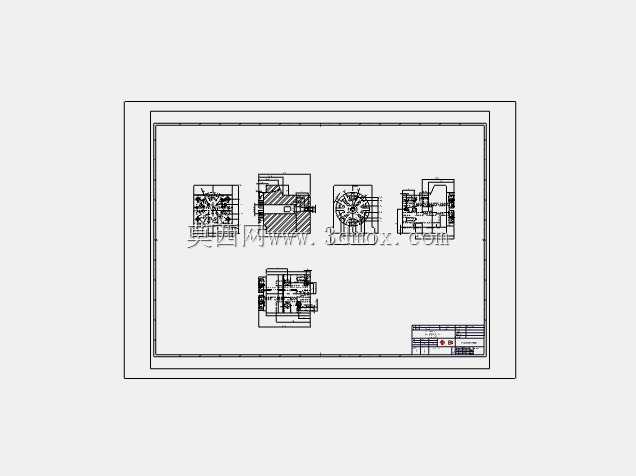

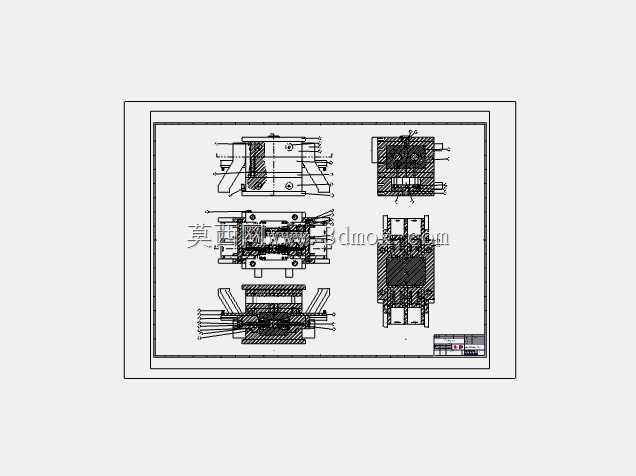

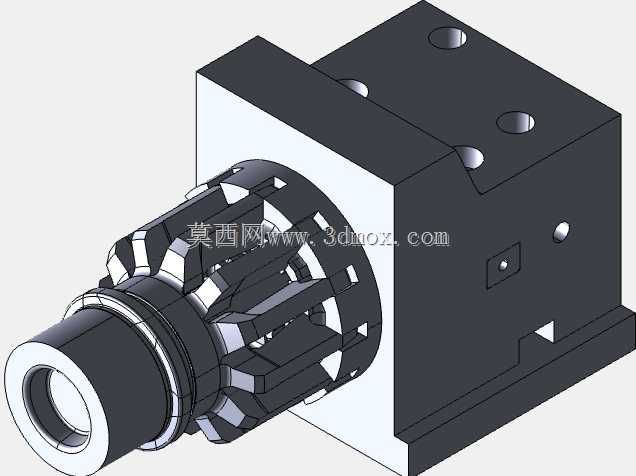

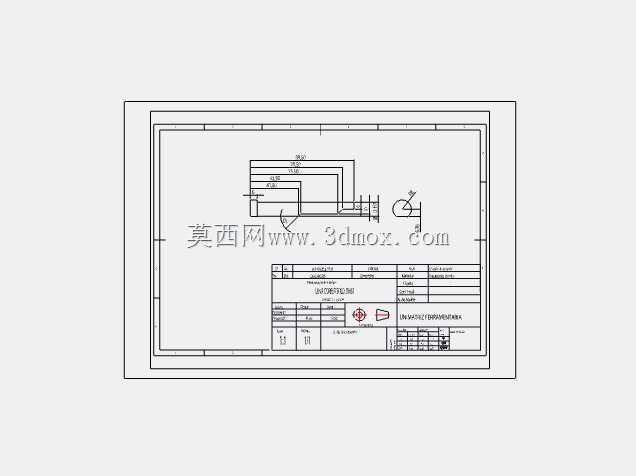

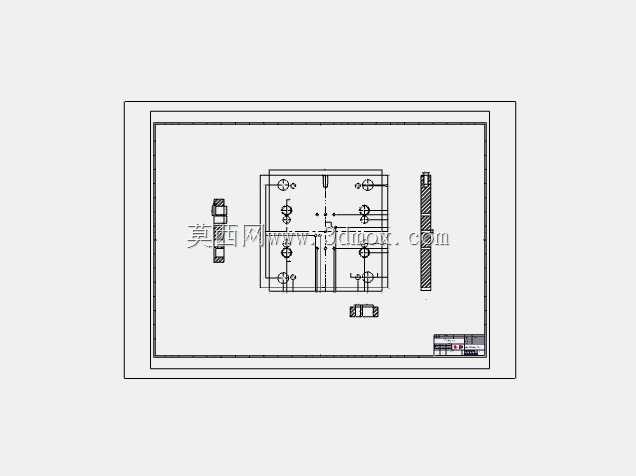

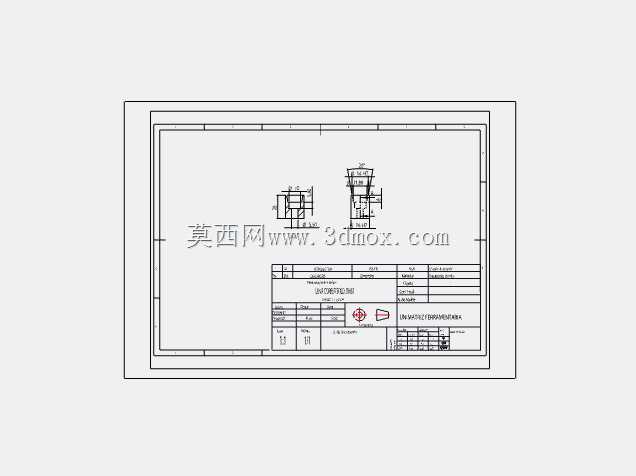

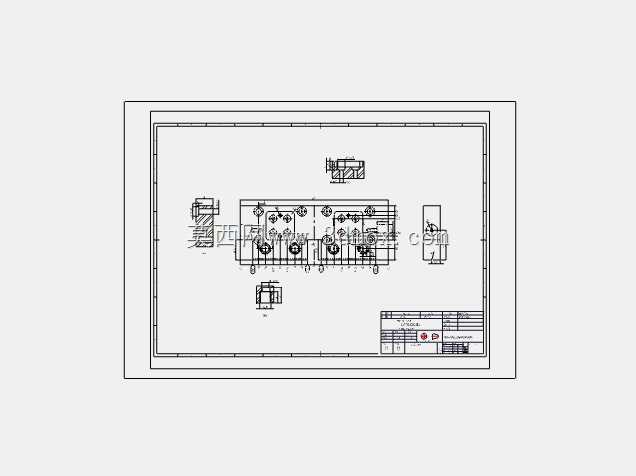

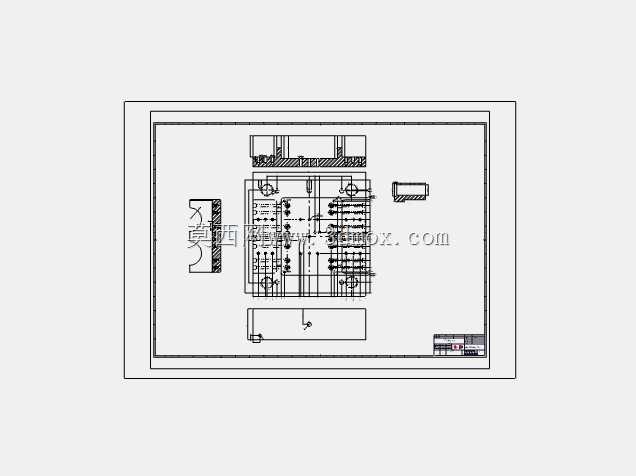

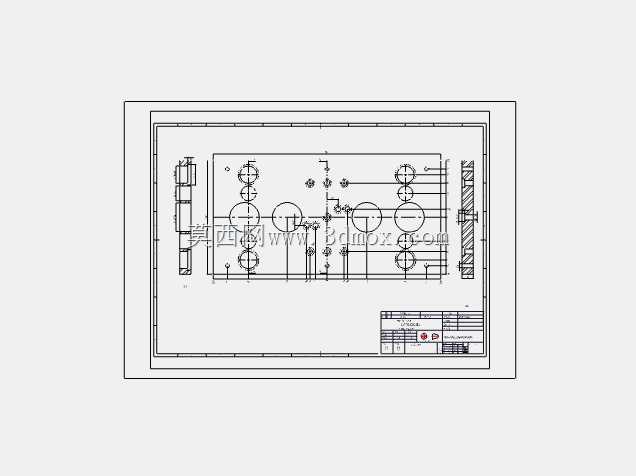

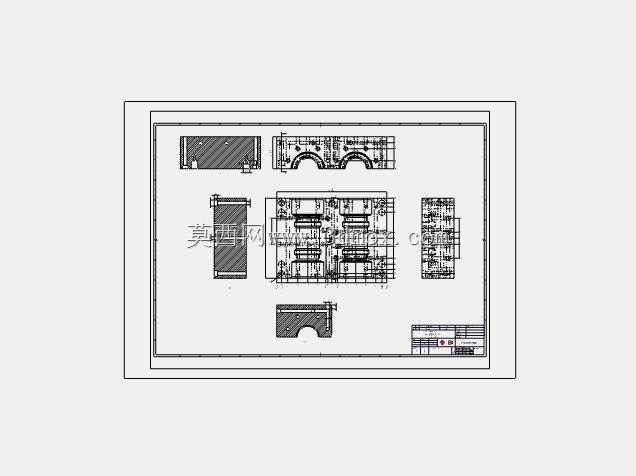

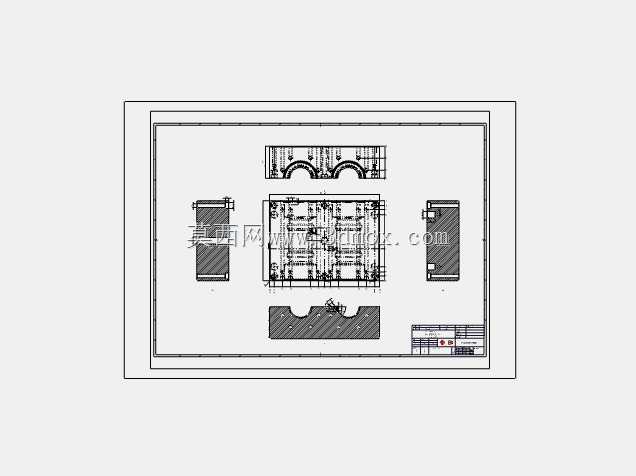

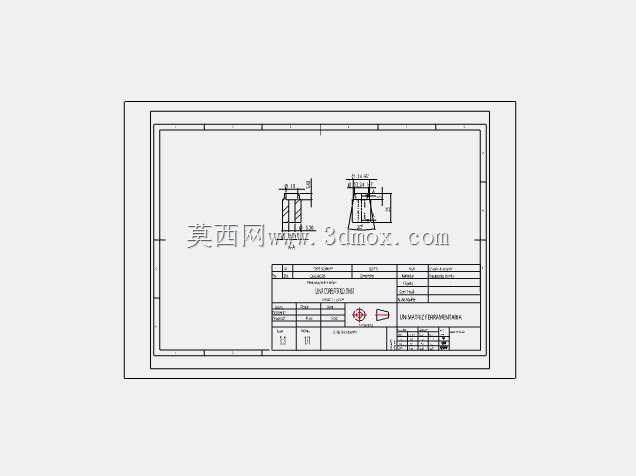

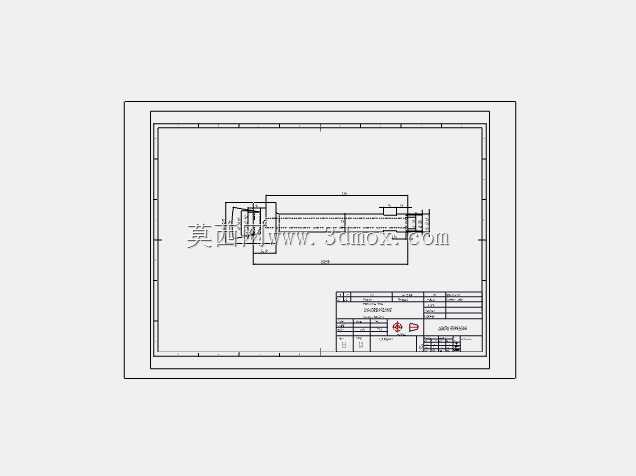

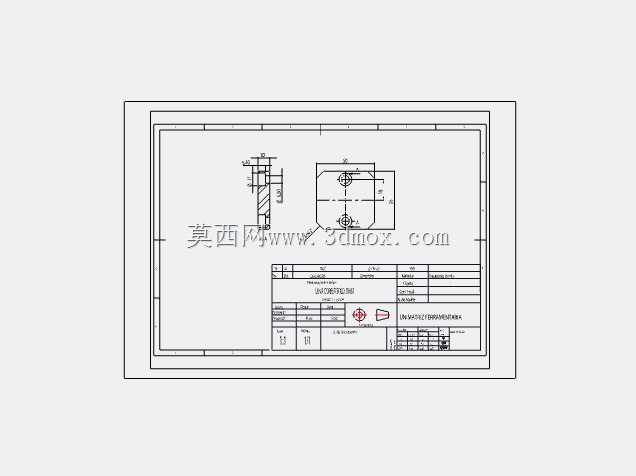

　　从结构设计逻辑来看，主体安装基座采用方块式一体式铸造结构，背部与侧部分别预留了安装定位孔与连接螺孔，安装时可直接通过定位销与设备滑台的基准面贴合，保证主轴回转中心与设备进给方向的平行度公差控制在0.01mm/m范围内，基座侧面预留的工艺孔可用于内部传动部件的润滑注油与检修，不需要整体拆解即可完成日常维护。前端的夹头安装位采用标准的弹簧夹头适配结构，可兼容不同规格的ER型夹头，装夹范围覆盖直径1-16mm的棒料，夹头锁紧机构集成在主轴前端的转子套内部，通过圆周分布的锁紧爪实现均匀受力，避免装夹时棒料出现偏摆，空运转时主轴前端的径向跳动可控制在0.005mm以内，满足精密加工的精度要求。

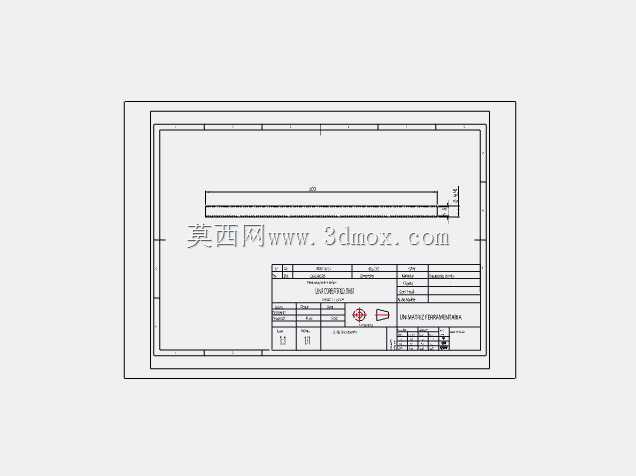

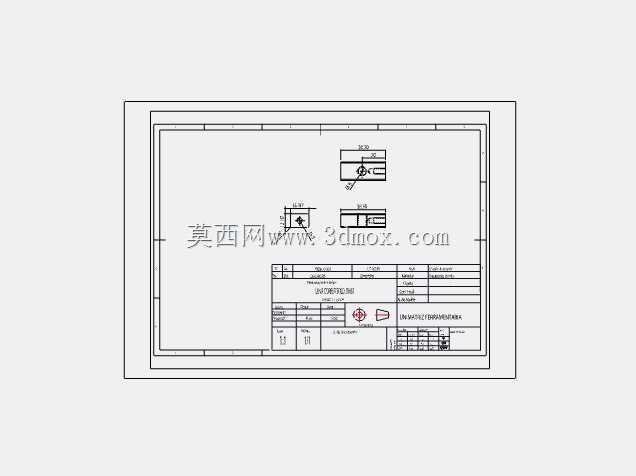

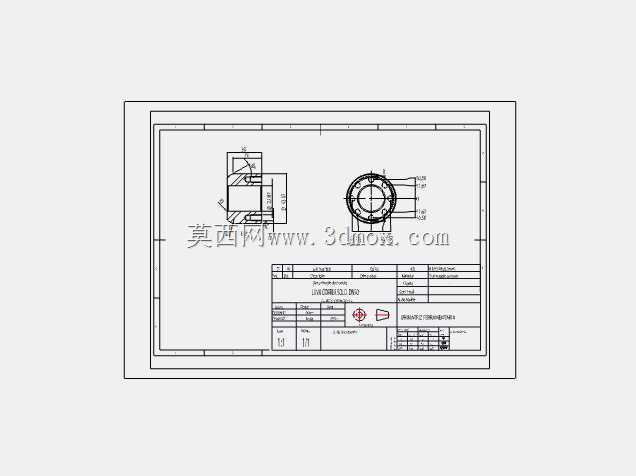

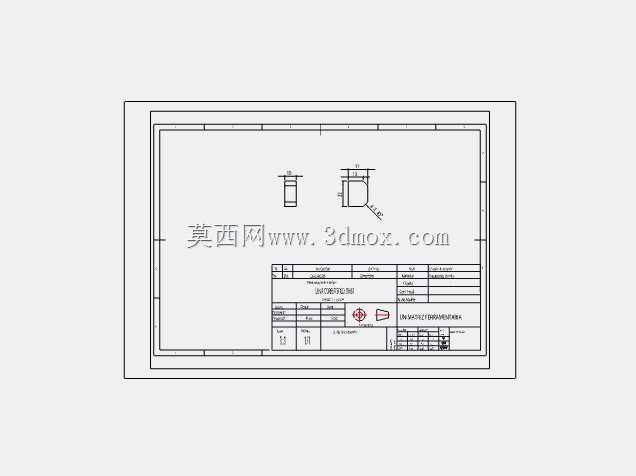

　　传动端的结构设计充分考虑了高速运转的动平衡需求，前端的传动连接套做了圆周对称的开槽设计，既可以减轻整体转动惯量，又能在传动过程中抵消部分高速旋转产生的振动，连接套与主轴之间采用过盈配合加平键定位的连接方式，可传递最大15N·m的切削扭矩，适配有色金属、低碳钢等常见加工材料的切削负载。整体外形的安装边界控制紧凑，基座的长宽尺寸适配多数小型机床的滑台安装空间，前端伸出长度经过优化，不会在加工过程中与刀架、工件夹具产生运动干涉，安装时只需要保证基座定位面与滑台基准面的贴合度，按对角顺序锁紧固定螺栓即可完成安装，不需要额外做复杂的调校工作。

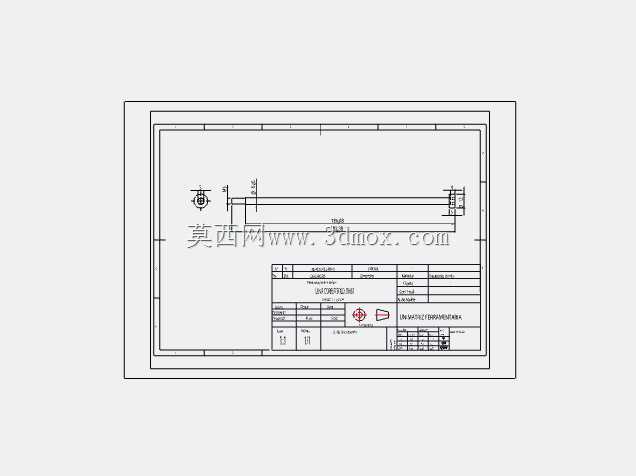

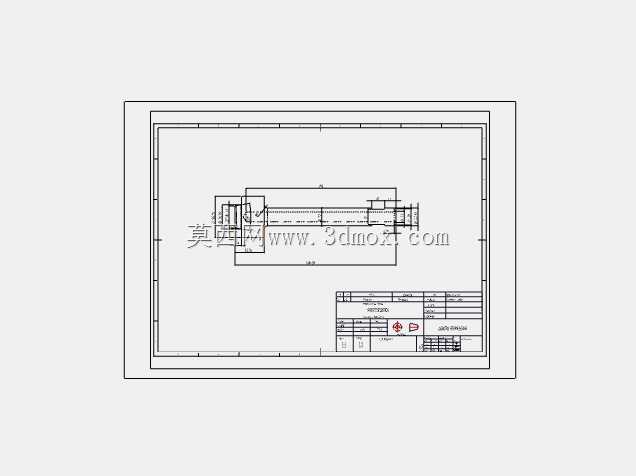

　　在实际功能设计上，该动力头可适配皮带传动与直连传动两种驱动方式，后端的输入轴可根据设备的布局需求连接伺服电机或者同步带轮，最高支持8000rpm的连续运转转速，内部轴承采用配对安装的角接触球轴承，可同时承受径向切削力与轴向进给力，在满负载切削工况下，轴承的温升可控制在30K以内，长时间连续加工不会因为热变形导致主轴精度漂移。前端的密封结构采用多层迷宫式密封加接触式密封圈的组合设计，可有效阻挡加工过程中的切削液、金属碎屑进入主轴内部，延长轴承与传动部件的使用寿命，日常使用中只需要定期按要求注入润滑脂，即可保证长期稳定的加工精度。
