气缸套切割加工专用工装刀具组件

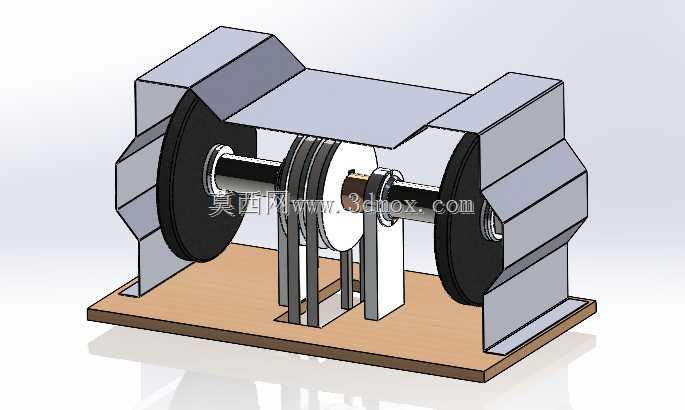

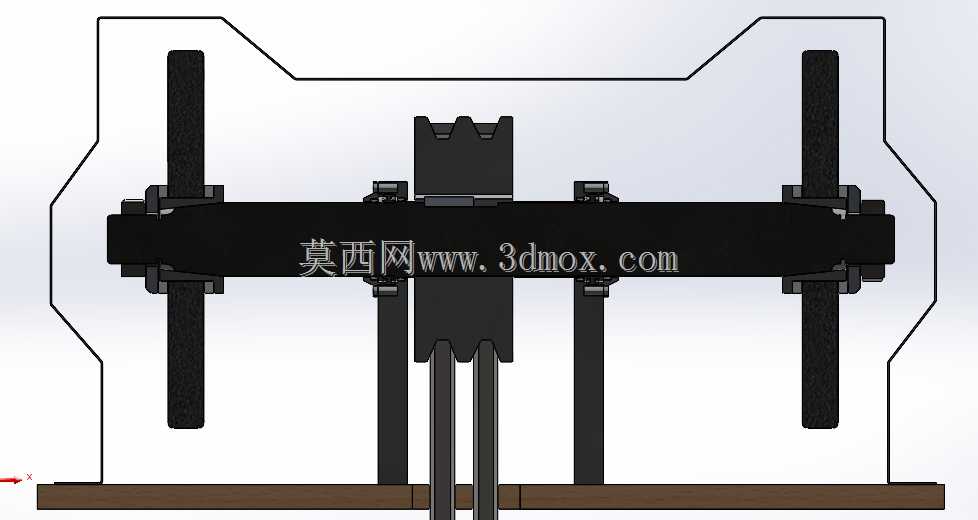

　　这套气缸套切割加工组件，是面向内燃机气缸套批量加工工序设计的专用切削工装，主要应用于发动机零部件制造车间的气缸套定长切断、端面初加工工位，适配湿式、干式气缸套的毛坯下料工序，可直接安装在专用切割机床的工作台面上，替代传统通用夹具装夹效率低、同轴度偏差大的问题。从结构布局来看，整套组件采用卧式双支撑轴系设计，两端的支撑座通过折弯成型的钢板焊接结构固定在木质安装底板上，底板预留了与机床工作台T型槽匹配的安装孔位，安装时可通过T型螺栓快速完成定位锁紧，整体安装边界控制在长1200mm、宽600mm、高700mm范围内，不需要对原有切割机床的床身结构做额外改造，适配多数中小型气缸套加工专机的工作台尺寸。

　　中间的切削执行部分采用多片组合式切割轮设计，相邻切割轮之间通过隔套调整间距，可根据不同型号气缸套的切割长度要求快速更换隔套尺寸，一次装夹即可完成单根气缸套毛坯的多段定长切割，相比单刀逐段切割的加工方式，加工效率可提升40%以上，同时能保证各段气缸套的长度公差控制在±0.1mm以内，减少后续端面精加工的余量。两端的支撑轮采用包胶结构，既可以承托气缸套毛坯的外圆表面，避免刚性支撑刮伤气缸套的外壁加工面，又能通过摩擦力带动气缸套毛坯绕自身轴线匀速旋转，配合中间的高速旋转切割轮实现圆周方向的连续切削，切削过程中气缸套受力均匀，不会出现局部应力集中导致的端口变形、崩边问题。

　　设计过程中重点考虑了不同壁厚气缸套的适配性，中间的刀轴支撑座采用可升降调节结构，通过调整支撑座的高度可以改变切割轮的进给深度，适配壁厚3mm到12mm的铸铁、钢制气缸套毛坯加工，支撑座上的导向槽可以保证刀轴进给过程的直线度，避免切割过程中出现让刀导致的切割面倾斜问题。整套组件的传动部分采用空心轴设计，既减轻了轴系自身的重量，降低旋转过程中的转动惯量，又可以在空心轴内部通入切削液，切削液从刀轴靠近切割轮的位置喷出，直接作用在切削接触区域，快速带走切削产生的热量，延长切割轮的使用寿命，同时避免切削粉尘飞溅，改善加工工位的作业环境。

　　组件的所有支撑结构都做了减重处理，折弯钢板的折弯角度经过反复校核，在保证结构刚性的前提下尽可能减少材料用量，降低整套工装的自身重量，方便车间内的转序与安装调整。实际应用中，这套组件可以和自动上料机构配合使用，气缸套毛坯通过输送辊道送入两端支撑轮之间，支撑轮自动抬升承托毛坯并带动其旋转，切割轮按照设定的进给速度完成切削动作，加工完成后切割轮退回，支撑轮下降，成品气缸套通过出料辊道送入下一道工序，整个加工过程不需要人工手动装夹找正，单工位的人工操作强度降低60%以上，非常适合气缸套的批量生产线使用。在结构细节上，所有旋转部位都采用密封式轴承设计，避免切削过程中的铁屑、切削液进入轴承内部造成磨损，轴承座采用可拆卸式结构，后期维护更换轴承时不需要拆卸整套工装的主体结构，维护效率更高。两端支撑轮的间距也可以通过底部的滑轨进行调整，适配长度200mm到800mm之间的不同规格气缸套毛坯，调整完成后通过锁紧螺栓固定即可，不需要额外制作适配工装，大幅提升了整套组件的通用适配能力。
