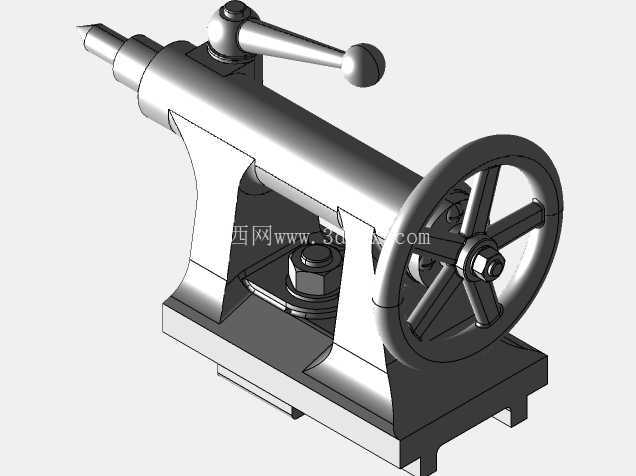

车床尾座整体装配结构三维设计

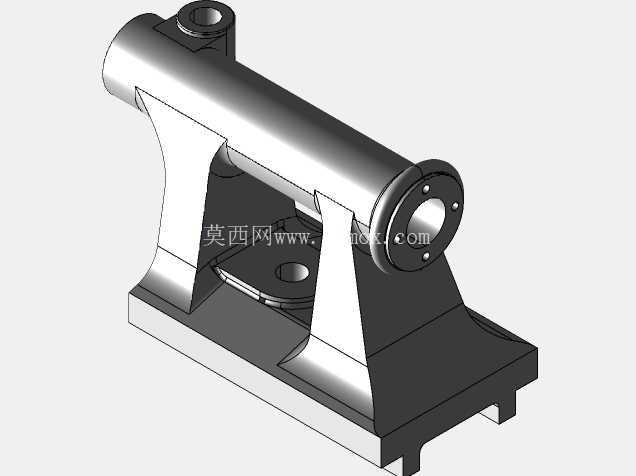

　　在普通卧式车床的加工场景中，尾座是承担长轴类零件顶紧、钻孔铰孔等工序支撑的核心功能部件，安装在床身右侧的导轨面上，可根据工件长度沿导轨方向调整固定位置，和主轴卡盘配合形成对工件的两端支撑约束，避免长轴件加工时因切削力产生挠曲变形，也可通过换装钻夹头、铰刀等辅具完成孔加工工序。这套尾座组件的结构设计围绕顶尖进给、位置锁紧、操作便捷性三个核心需求展开，整体采用分体式铸造基座作为承载主体，基座底部加工有和床身导轨匹配的导向贴合面，保证尾座沿导轨移动时的直线度，同时基座内部预留了套筒安装腔、锁紧机构安装位以及丝杠传动空间，所有安装面的形位公差都按照机床部件的常规精度要求设计，保证装配后各运动部件的同轴度。

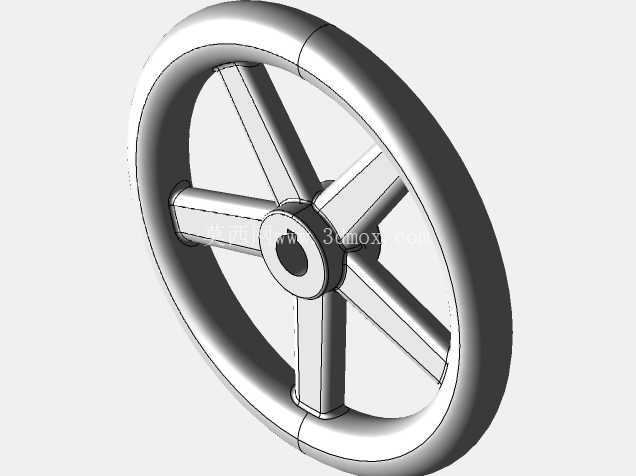

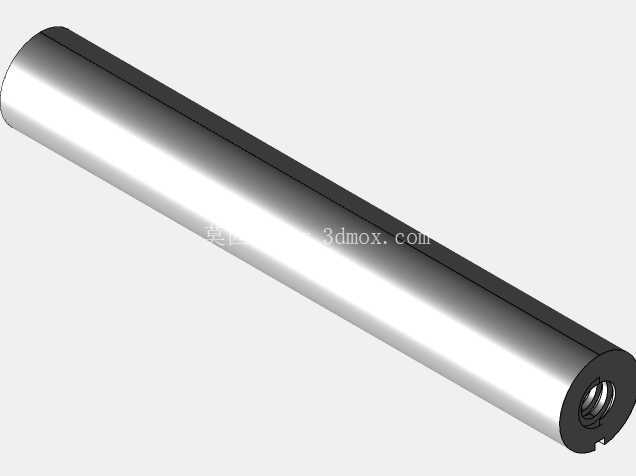

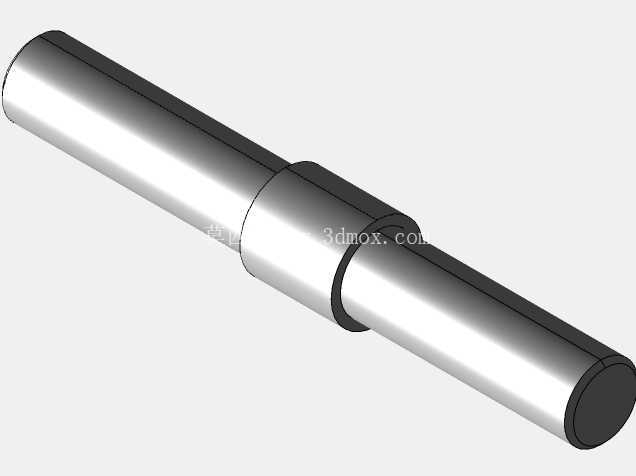

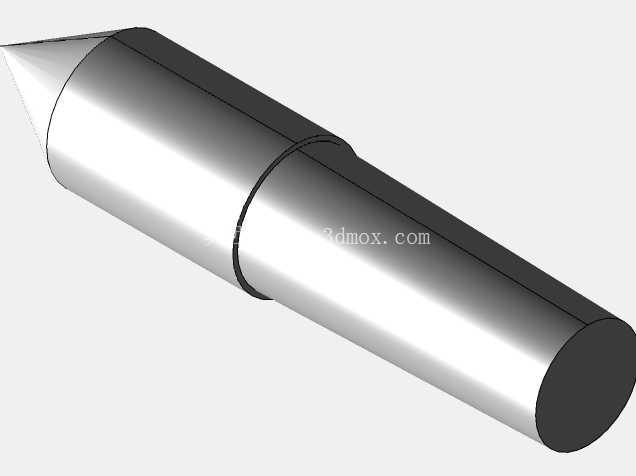

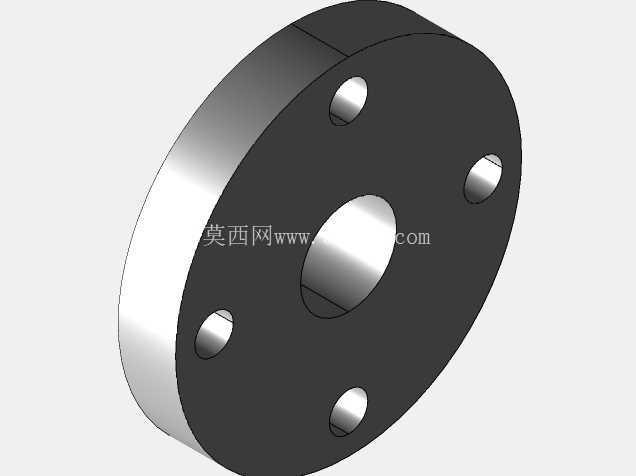

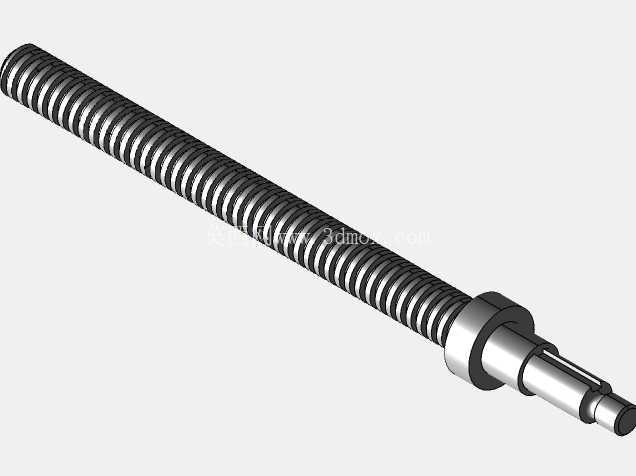

　　尾座的核心运动部件是套筒组件，顶尖安装在套筒前端的锥孔内，采用标准莫氏锥度配合，可根据加工需求更换不同类型的顶尖、钻套或者孔加工刀具，套筒外圆和基座内孔采用间隙配合，保证轴向进给时无卡滞，套筒内部加工有和进给丝杠配合的传动螺纹，通过手轮的旋转运动转化为套筒的轴向直线运动，实现顶尖的进退动作，手轮采用辐条式结构，操作时握持力臂充足，可轻松控制进给量，手轮和丝杠的连接位置设置有防松结构，避免正反转切换时出现传动间隙。

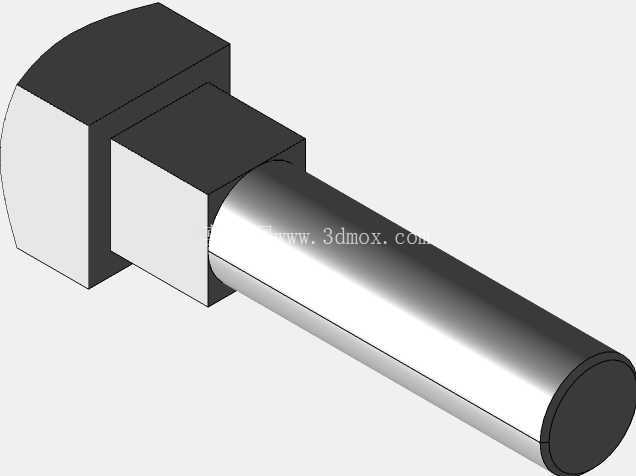

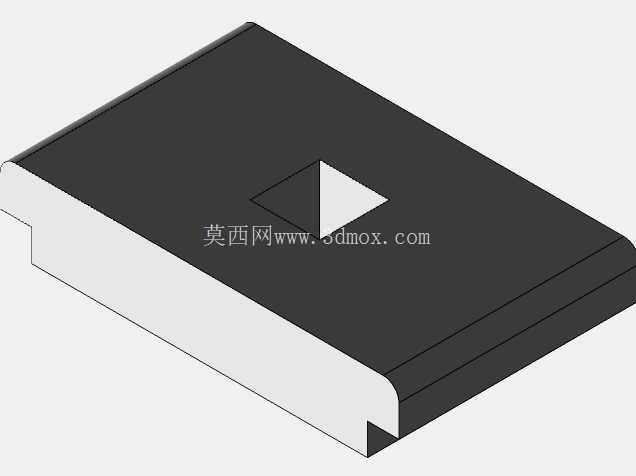

　　锁紧机构分为两部分，一部分是套筒锁紧，当顶尖调整到合适的顶紧位置后，通过顶部的偏心锁紧手柄，可将套筒和基座锁死，避免加工过程中套筒受轴向切削力后退，手柄的偏心行程经过计算，只需扳动较小角度即可实现可靠锁紧，操作便捷；另一部分是尾座整体锁紧，当尾座沿床身导轨移动到对应位置后，通过基座下方的锁紧压板结构，可将尾座整体固定在床身导轨上，抵抗加工时的轴向和径向载荷。设计过程中充分考虑了实际操作的人机工程，手轮和锁紧手柄的安装高度、操作角度都符合普通车床操作人员的常规操作习惯，不需要过度俯身或者抬手即可完成所有调整动作，同时各运动副都预留了润滑通道，日常维护时可直接通过注油孔加注润滑油，减少运动部件的磨损。

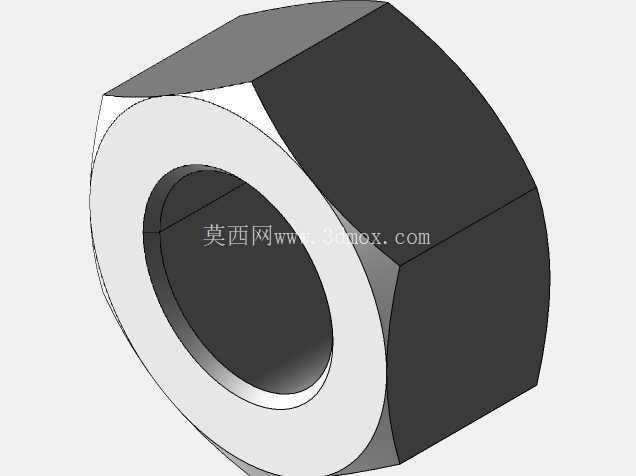

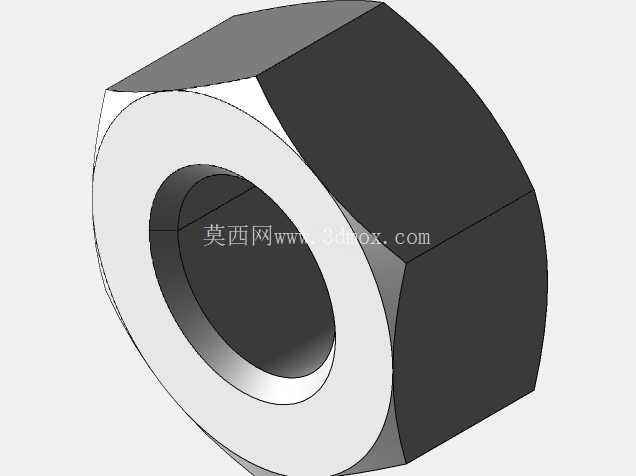

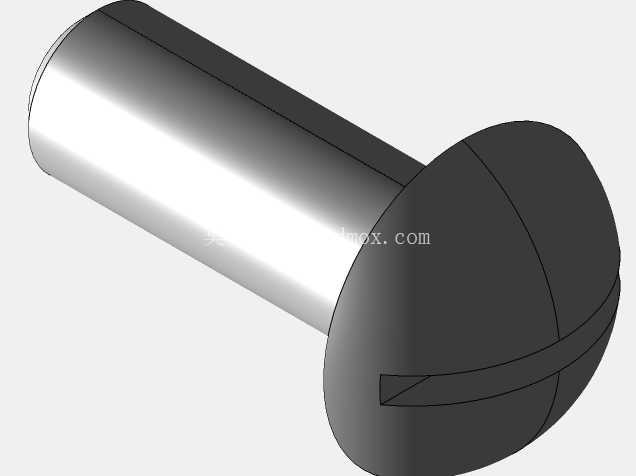

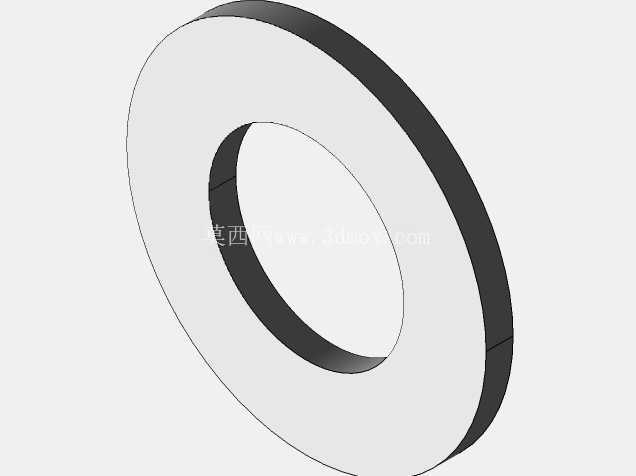

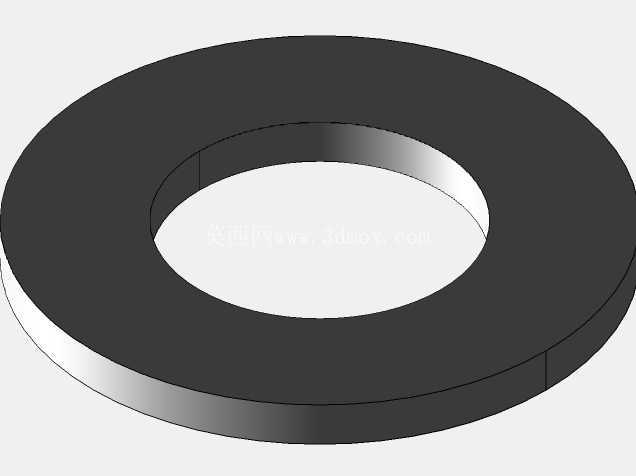

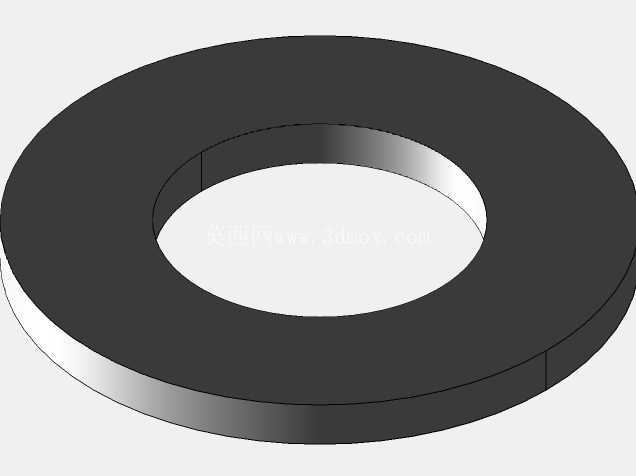

　　从安装边界来看，尾座基座的导轨配合面宽度、导轨槽间距和常规卧式车床的床身导轨参数匹配，可直接适配多数同规格普通车床的安装尺寸，不需要额外改造床身结构；套筒的最大行程满足常规长度工件的顶紧需求，顶尖中心高和对应车床的主轴中心高保持一致，装配后可保证顶尖和主轴回转中心的同轴度在允许误差范围内，避免顶紧工件时出现别劲的情况。整套结构没有冗余设计，所有部件都承担明确的功能，铸件部分采用筋板加强结构，在保证整体刚性的前提下尽可能降低部件自重，方便操作人员移动调整尾座位置，各连接紧固件都采用标准件，后续维护更换时配件获取便捷，传动丝杠采用梯形螺纹，传动平稳且具备一定的自锁能力，即使在切削振动的工况下也不会出现自行退移的问题，完全满足普通车床日常车削加工、孔加工的实际使用需求。
