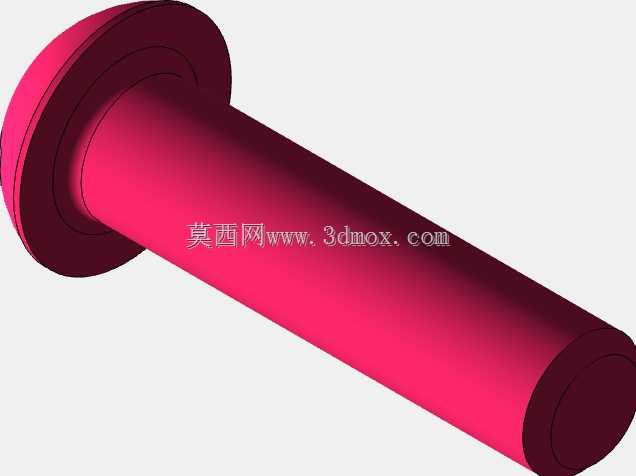

带法兰盘圆柱销轴结构三维设计

　　在各类机械装配场景中，销轴类零件是实现部件铰接、定位、载荷传递的核心基础元件，本次设计的带法兰盘圆柱销轴，主要面向需要轴向限位、承受径向剪切载荷的装配工况，常见于工程机械铰接点、自动化设备连杆机构、工装夹具定位单元、输送线辊筒连接端等场景。不同于普通光轴圆柱销，该结构在销轴一端集成了一体式法兰盘结构，装配时法兰端面可直接抵接在安装基体表面，无需额外加装轴用挡圈、锁紧垫片等限位零件，既减少了装配工序的零件数量，也能避免长期受振动载荷影响下限位零件松脱的风险，在频繁启停、存在交变冲击的设备铰接位置，这种一体式法兰结构的可靠性远高于分体式限位的销轴结构。从结构设计逻辑来看，销轴主体采用等直径圆柱段设计，圆柱面的尺寸公差可根据实际装配需求选取过渡配合或者间隙配合，当用于定位场景时可选用m6级过渡配合，保证定位精度无窜动；当用于铰接转动场景时可选用h8级间隙配合，保证铰接副转动灵活无卡滞。法兰盘与圆柱主体采用圆角过渡连接，避免直角连接处的应力集中问题，在承受径向剪切载荷时，圆角过渡区域可分散应力流，降低长期交变载荷下的疲劳断裂风险，圆角半径的取值通常为销轴直径的十分之一到八分之一，既保证应力分散效果，也不会因为圆角过大导致法兰与安装面的有效接触面积减小。

　　法兰盘的直径设计为圆柱主体直径的1.8倍左右，厚度取圆柱直径的四分之一，这个尺寸比例经过力学校核，既可以保证法兰端面有足够的承压面积，避免装配时压溃基体表面，也不会因为法兰尺寸过大造成材料浪费、安装空间占用过多的问题。销轴的圆柱段长度可根据实际安装的叠层零件总厚度调整，设计时预留0.5到1毫米的轴向余量，避免装配时销轴端面突出过多或者没入安装孔内影响其他部件装配。销轴的自由端边缘做了小角度倒角处理，倒角角度通常取15度到30度，既可以在装配时起到导向作用，方便销轴顺利穿入安装孔，也能去除端部的机加工毛刺，避免装配时毛刺刮伤安装孔内壁、影响配合精度。

　　从安装边界来看，该销轴安装时需要在基体零件上加工对应直径的光孔，法兰贴合的安装面需要保证平面度不低于0.05毫米，避免法兰面贴合不实导致销轴受载时出现偏斜，引发局部应力集中。如果用于转动铰接场景，销轴圆柱面需要做表面淬火处理，表面硬度达到HRC45-50，提升耐磨性能，延长铰接副的使用寿命；如果仅用于静态定位场景，采用常规45号钢调质处理即可满足强度需求，无需额外表面硬化处理。在实际选型应用中，设计人员可根据设备的额定载荷计算销轴的剪切应力，调整圆柱主体的直径尺寸，法兰盘的尺寸也可随主体直径按比例缩放，保证整体结构的强度匹配。

　　这种一体式法兰销轴相比传统的带孔销加开口销、光轴加挡圈的结构，零件集成度更高，装配效率可提升40%以上，同时减少了小零件丢失、松脱的隐患，在野外作业的工程机械、需要长期免维护的自动化产线设备中，这种结构的维护成本更低，运行稳定性更好。建模过程中，结构的同轴度公差需要重点控制，法兰盘端面与销轴轴线的垂直度公差不低于0.02毫米，避免装配后销轴出现偏斜，导致相邻部件转动卡滞或者受力不均。圆柱面的表面粗糙度根据使用场景调整，转动配合面取Ra1.6，静态定位面取Ra3.2即可满足使用要求，无需过高的加工精度造成不必要的成本上升。
