V型阶梯多槽带轮剖切结构设计

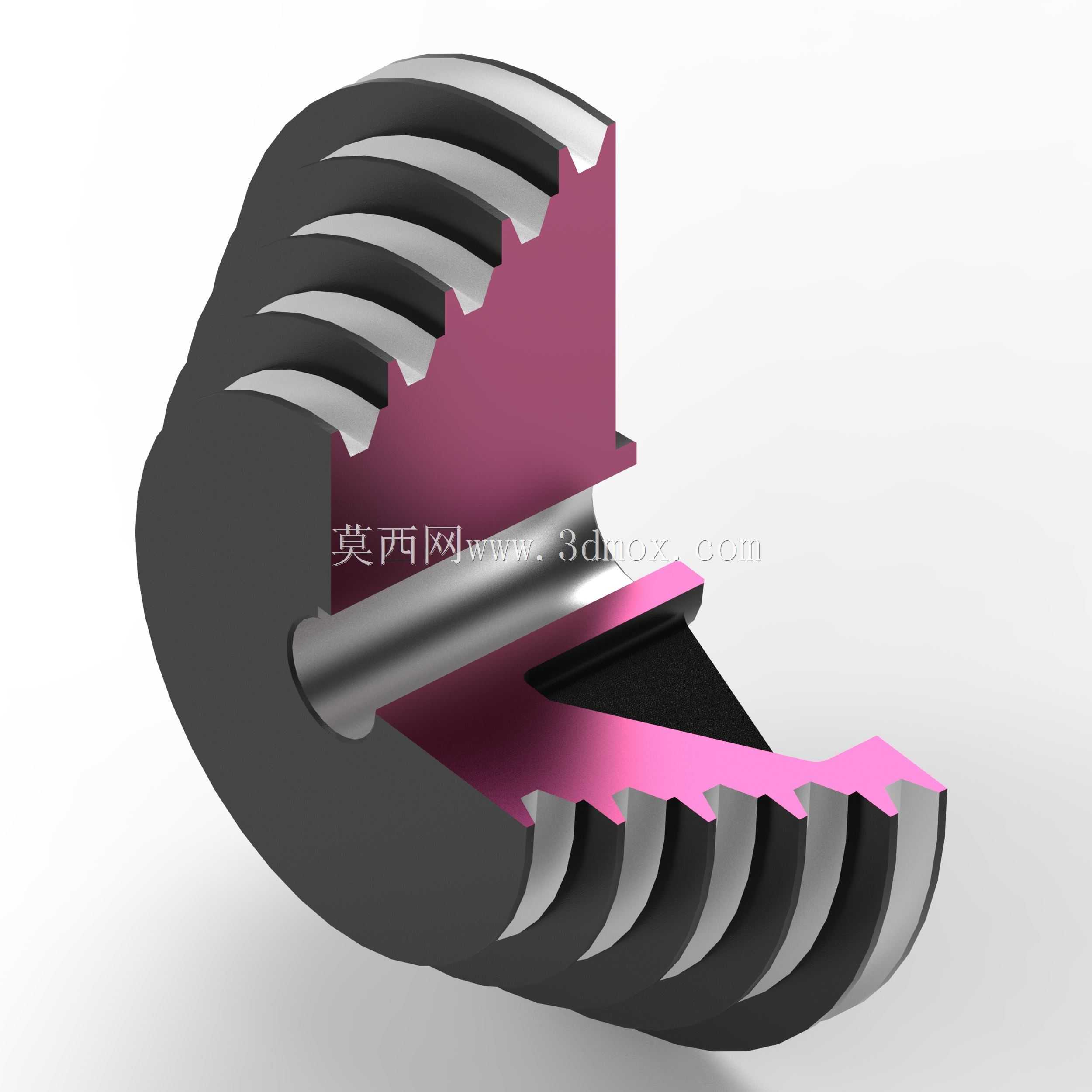

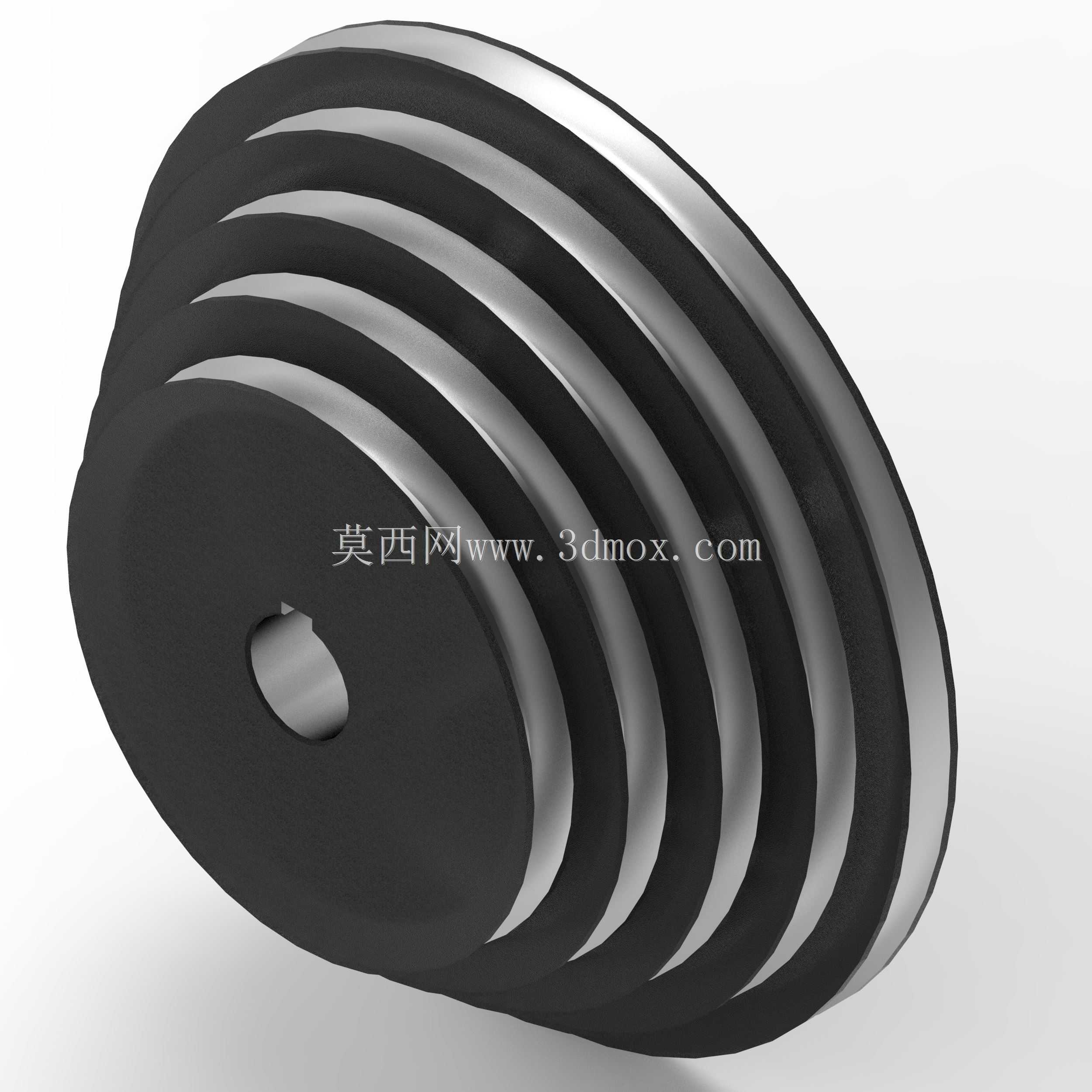

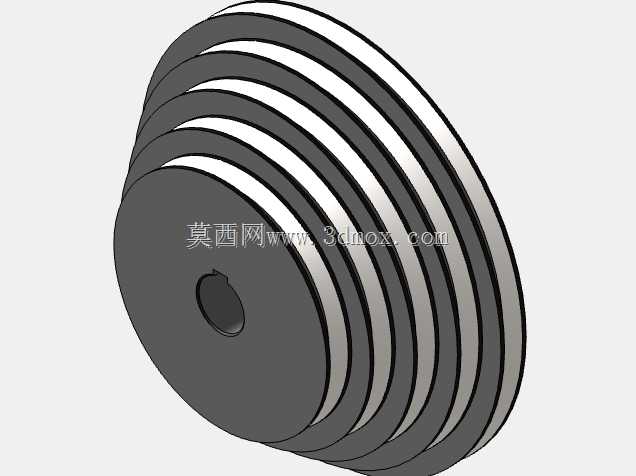

　　这款V型阶梯多槽带轮的剖切展示结构，核心是为了让结构设计人员直观看到轮体内部的壁厚分布、轮毂与轮缘的衔接过渡、V型槽的加工余量预留逻辑，在带传动系统的选型匹配阶段，这类剖切模型能帮工程师快速核对轮槽与V带的贴合角度、轮体各段的直径差是否满足传动比要求，避免二维图纸上容易忽略的空间干涉问题。日常在轻工输送线、小型机床主轴传动、农用机械的辅件传动场景里，这类多槽阶梯V带轮的应用十分普遍，它可以在同一根输入轴上通过不同直径的轮槽段，同时驱动多组不同转速要求的从动部件，不需要额外加装分动结构，能大幅压缩传动单元的整体安装空间。

　　从设计逻辑上看，轮体的V型槽角度严格匹配标准V带的楔角，槽底预留了足够的磨损余量，长期运行后即使槽面出现轻微磨损，也不会出现V带沉底打滑的问题；阶梯段的过渡位置做了圆弧倒角处理，能有效消除应力集中，避免带轮在高速运转时因交变应力出现轮缘开裂的情况。轮毂部分的内孔是与传动轴配合的核心安装面，孔壁的公差带按照过渡配合设计，既可以保证传动过程中不会出现相对窜动，也能方便后期维护时的拆卸操作，轮毂与轮辐的衔接位置做了加厚处理，能承受多根V带同时张紧产生的径向拉力，不会出现轮毂变形的问题。

　　从安装边界来看，轮体的轴向总宽度需要匹配安装位置的轴段长度，轮缘的最大外径要预留出V带安装后的张紧调节空间，避免运转时V带与周边的机架护罩、管线等部件发生剐蹭；多槽段的槽间距严格遵循通用标准，保证每根V带的受力均匀，不会出现单根V带过载提前失效的情况。剖切展示的部分特意保留了轮体内部的空腔结构，这部分的设计是在保证整体结构强度的前提下，尽可能降低轮体的自重，减少高速运转时的转动惯量，降低启动瞬间对电机和传动轴的冲击载荷，同时空腔结构也能在运转时带动周边空气流动，带走V带与轮槽摩擦产生的部分热量，延缓V带的橡胶老化速度。

　　在实际选型校核时，工程师可以通过这个模型直观核对各段轮槽的基准直径，计算对应的传动比是否满足从动部件的转速要求，同时检查轮体的动平衡预留结构是否到位，这类多槽带轮在加工完成后通常需要做动平衡校正，轮体上预留的平衡块安装位可以在不破坏整体结构的前提下完成配重调整，保证高速运转时的稳定性，减少设备的整体振动。另外，轮槽的表面粗糙度要求也在结构细节里有所体现，过于粗糙的槽面会加速V带的磨损，过于光滑则容易出现打滑，设计时的槽面粗糙度参数需要兼顾摩擦力和耐磨性能，阶梯段的台阶面垂直度也有严格要求，避免V带在运转过程中出现跑偏、掉带的问题。在传动系统的布局阶段，这类三维模型还能帮助工程师提前确认带轮的安装位置是否与张紧机构的运动轨迹冲突，张紧轮的调整行程是否能满足V带的安装和后期张紧调节需求，不需要等到实物加工完成后再发现装配问题，能有效缩短设备的研发调试周期，减少试制阶段的成本浪费。
