电源变压器用钣金安装防护壳体结构

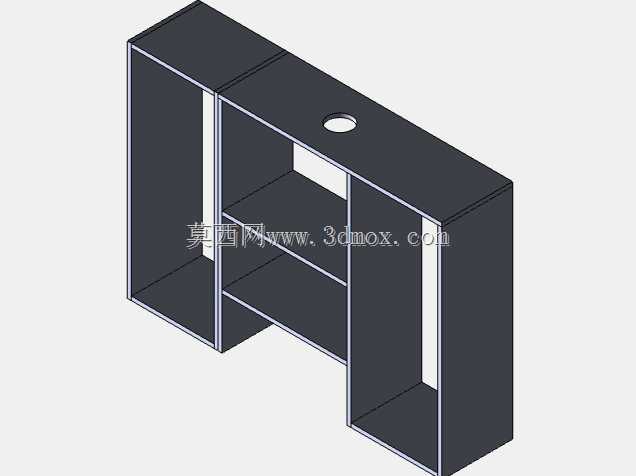

　　这款钣金壳体结构主要适配小功率电源变压器的安装防护需求，在工业控制机柜、小型成套电气设备、分布式供电模块场景中应用广泛，核心作用是为内置的变压器铁芯、绕组组件提供物理防护，同时预留合理的布线与散热空间，避免外界粉尘、机械磕碰对变压器绕组绝缘层造成损伤，也能规整变压器周边的接线布局，降低电气安全隐患。从结构设计逻辑来看，整体采用多腔体分隔的布局思路，中间区域为变压器核心安装位，预留的顶部圆孔是进线线缆的穿装通道，线缆穿过孔位后可直接接入变压器原边接线端子，两侧的独立腔体可根据实际布线需求放置接线端子排、小型保险组件或是滤波元件，不用额外在柜体内部加装独立的元件安装槽，能有效压缩成套设备的内部安装空间。

　　壳体的折边结构全部采用标准钣金折弯工艺设计，所有折弯边预留了足够的安装搭接余量，相邻板件的连接位可采用抽芯铆钉或是点焊工艺固定，不需要复杂的拼接工装，普通钣金车间即可完成加工组装，生产门槛较低。在安装边界设计上，壳体背部预留了与安装基面贴合的平整折边，可直接通过螺栓固定在电气柜的安装梁或是设备内壁的安装板上，不需要额外设计转接支架；壳体的整体进深尺寸适配常规100W-300W容量电源变压器的安装尺寸，内部腔体的净空高度预留了绕组端部的绝缘距离，避免变压器运行过程中绕组与壳体金属壁发生放电问题。

　　两侧腔体的分隔板与主壳体为一体化折弯成型，分隔板上预留了穿线缺口，方便变压器副边输出线缆分路布设到两侧腔体的接线端子上，减少线缆交叉布设带来的电磁干扰问题。壳体顶部的穿线孔边缘做了翻边处理，避免穿线过程中金属锐边割破线缆绝缘层，同时翻边结构也能提升孔位周边的结构强度，避免长期使用过程中孔位受线缆拉扯发生变形。从实际使用角度考量，这种多腔体结构的壳体相比传统单腔体变压器安装壳，布线规整度更高，后期维护时可以直接在两侧腔体排查接线故障，不需要拆解变压器的核心固定结构，能大幅降低现场维护的工作量。

　　壳体的外表面没有多余的凸起结构，安装后与周边电气元件的安全间隙更容易控制，在排布紧凑的电气柜内部也能顺利完成安装，不会与相邻的断路器、接触器等元件发生空间干涉。设计过程中针对钣金加工的工艺性做了充分优化，所有折弯内角均采用标准折弯半径，不需要特殊的折弯模具即可加工，板材展开后没有复杂的异形切口，激光下料或是数控冲床都能快速完成板材裁切，适合小批量定制生产也适合批量规模化加工。壳体的开口方向全部朝向安装维护侧，安装完成后不需要拆卸壳体主体即可完成接线操作，日常巡检时也能直观观察到两侧接线端子的运行状态，及时发现接线松动、积尘等潜在问题。
