带扁位轴端盘类定位连接零件结构设计

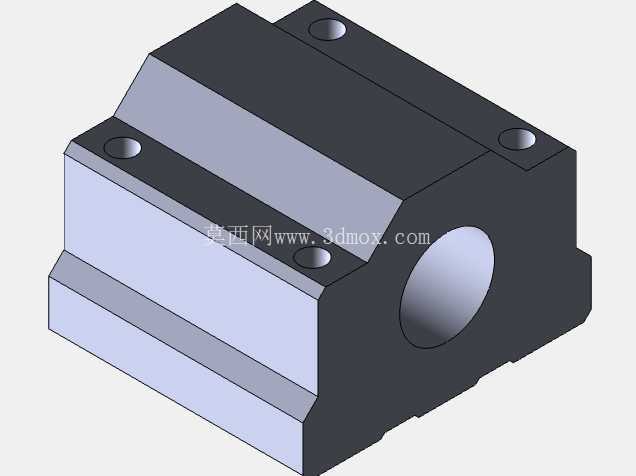

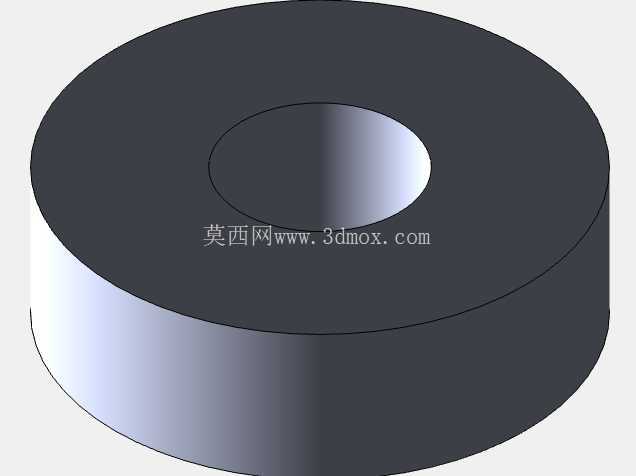

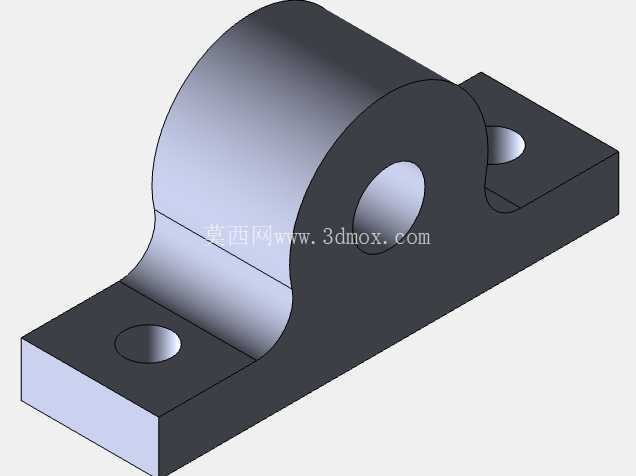

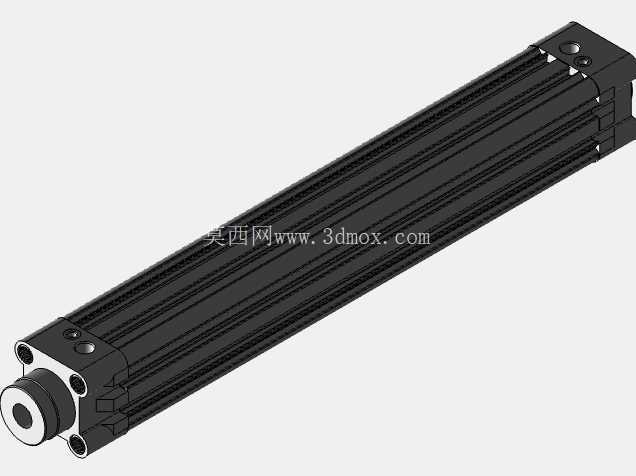

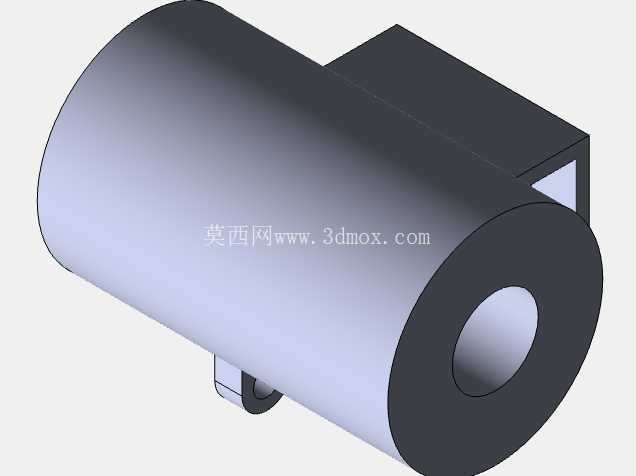

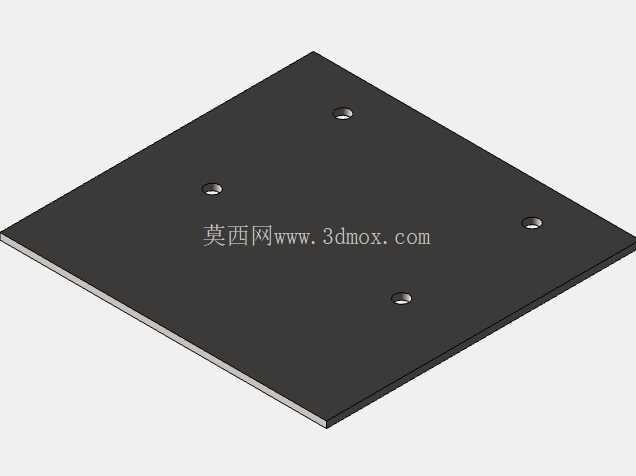

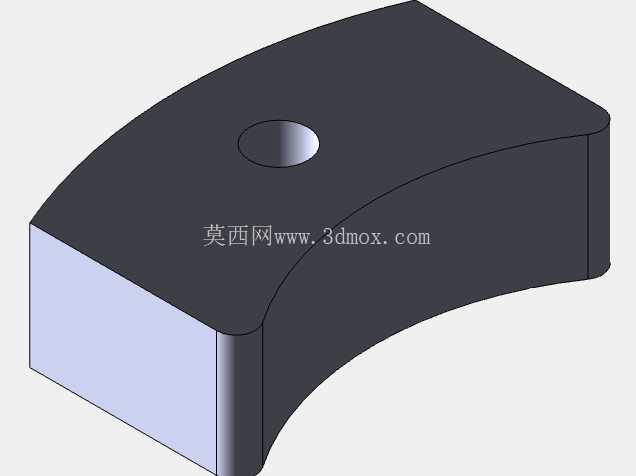

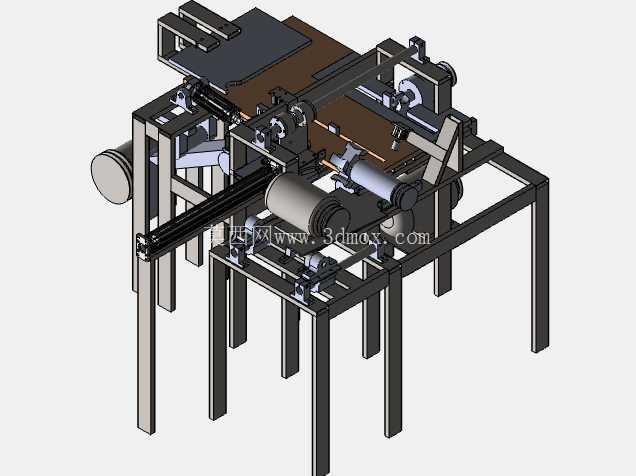

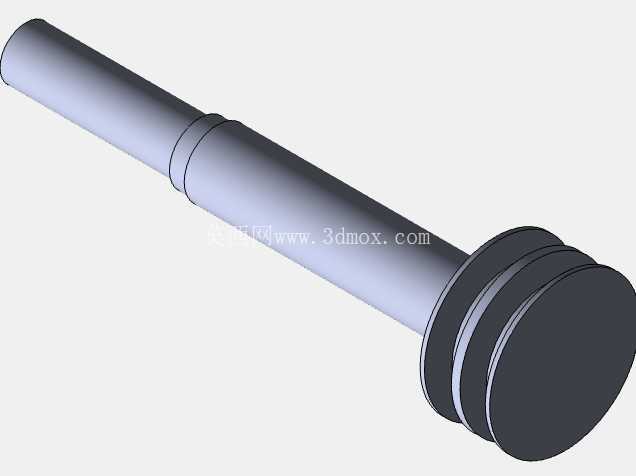

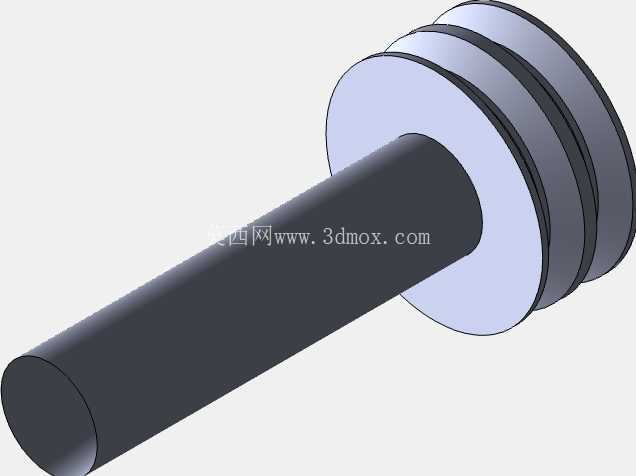

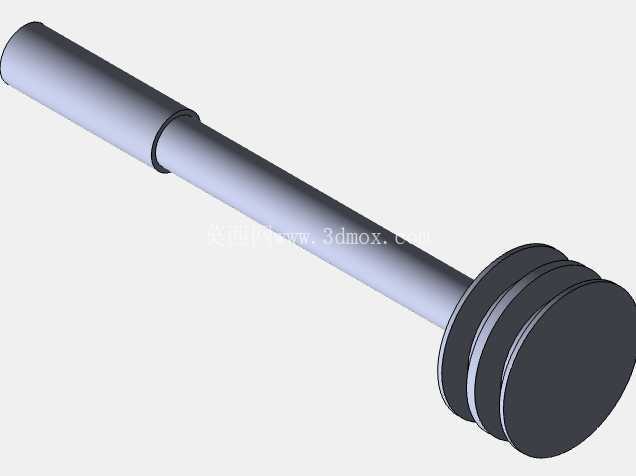

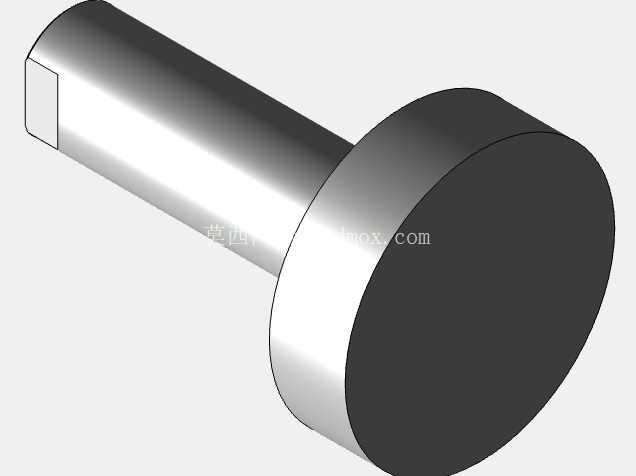

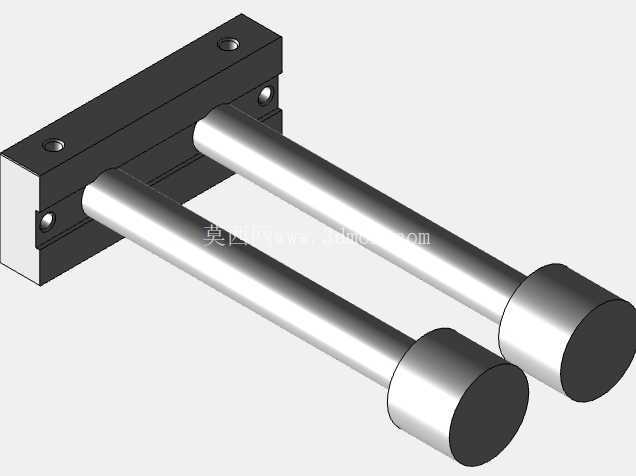

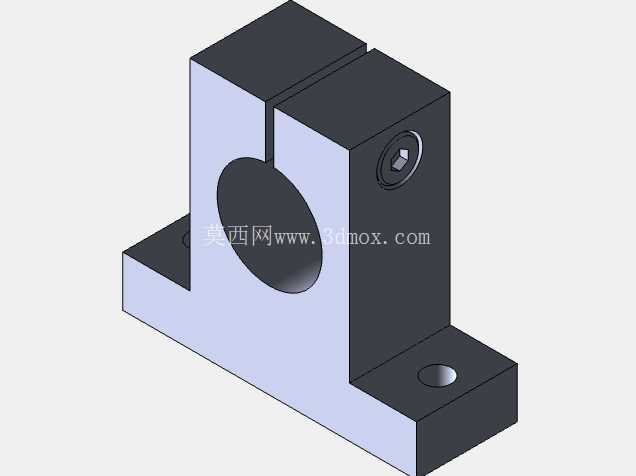

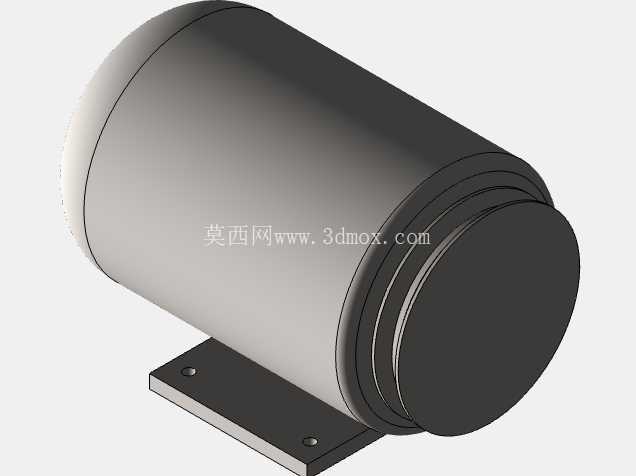

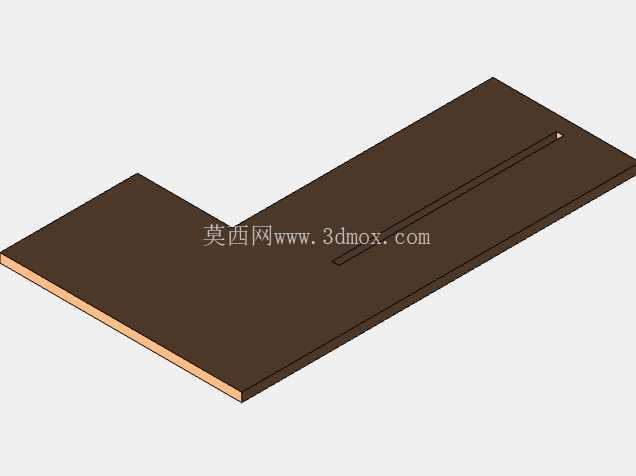

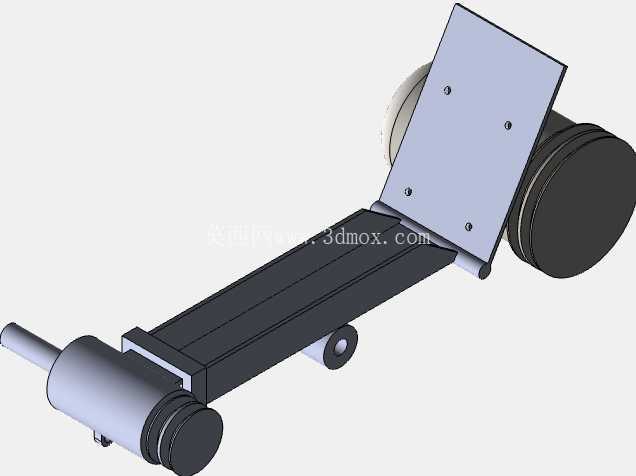

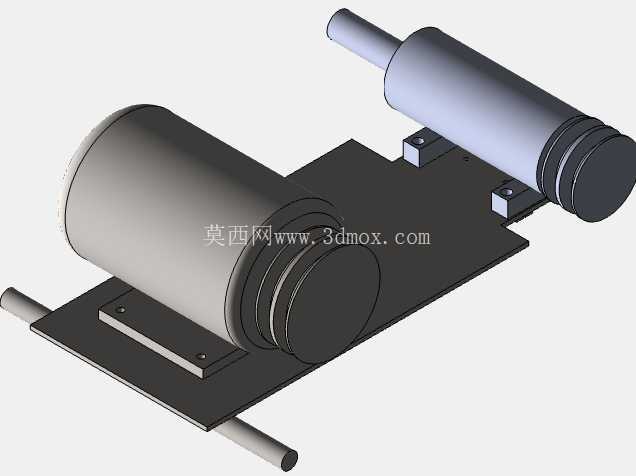

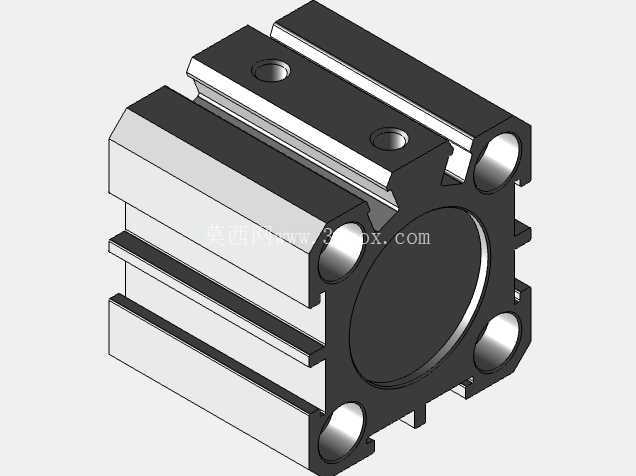

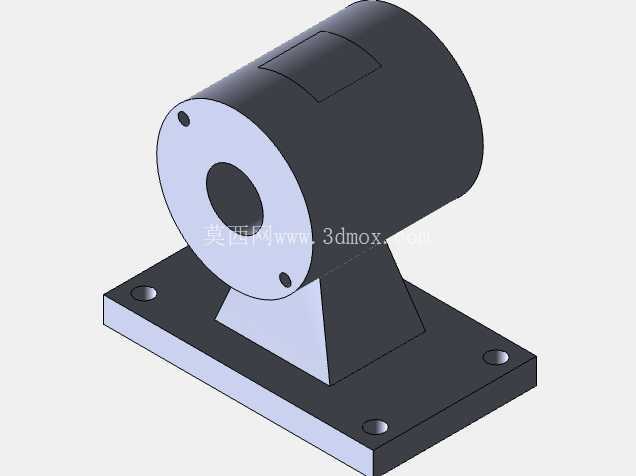

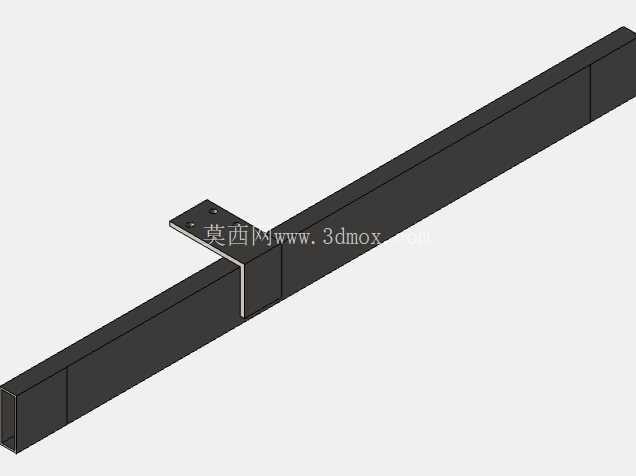

　　在自动化装配线的工位定位机构、小型电源设备的内部组件连接场景中，这类带扁位轴端的盘类零件是承担定位、扭矩传递与轴向限位的核心基础件，很多一线结构设计人员在做小型传动工位的布局时，经常会忽略这类小零件的细节设计，导致后期装配出现轴件跟转、轴向窜动、定位面贴合不严的问题，反而拖慢了整台设备的调试进度。从结构本身来看，该零件采用一体成型的轴盘结合设计，轴段末端加工出单侧扁位，这个结构不是随意添加的，主要是为了和配套的传动件卡槽配合，在传递小扭矩的同时，不需要额外加装紧定螺钉就能限制轴件的周向转动，减少了装配时的零件数量，也避免了紧定螺钉长期受振动松动脱落的风险，在小型变压器的调压机构连接、电子电工类设备的内部旋钮传动场景里，这种扁位防转结构的可靠性比顶丝固定高很多，尤其适合有小幅振动、长期不需要拆解维护的内部工位。

　　盘体部分采用大直径薄圆盘结构，端面为平整的精加工面，这个面是核心的定位基准面，装配时需要和配套的基座安装面完全贴合，承担轴向的限位作用，设计时盘体的外径比轴段直径大出近两倍，就是为了增大轴向的承压面积，避免局部压强过大导致基座面出现压痕，长期运行后出现定位偏移的问题。轴段的长度设计需要严格匹配安装基座的通孔深度，装配时轴段穿过基座通孔后，末端的扁位部分伸出基座背面，和传动拨叉或者旋钮件卡合，盘体的端面则完全贴紧基座正面，不需要额外加装轴用挡圈就能实现轴向的限位，减少了装配工序。从设计思路上来说，这类零件不需要做复杂的曲面结构，所有加工面都是回转面加单侧铣平面，加工时可以先通过车床完成整体回转结构的粗精加工，保证轴段和盘体的同轴度公差控制在0.02mm以内，避免装配后出现轴段偏摆、传动卡滞的问题，之后再通过铣床加工轴端的扁位，扁位的铣削深度需要严格控制，既要保证和配套卡槽的配合间隙在0.05mm以内，防止传动时出现空行程，又不能铣削过深导致轴端的结构强度下降，在传递额定扭矩时出现断裂风险。

　　实际选型应用时，需要重点核对三个安装边界尺寸：首先是轴段的直径，必须和基座上的安装通孔保持间隙配合，公差带选H7/h6即可，既保证装配时可以顺利插入，又不会出现径向的晃动；其次是轴段的有效长度，要比基座通孔的厚度长出1.5-2mm，保证扁位部分可以完全伸出基座，和配套的卡合件充分接触，不会出现卡合不到位打滑的问题；最后是盘体的外径和厚度，盘体的外径要比基座上的沉孔直径小0.2mm左右，保证盘体可以顺利沉入沉孔内，盘体的厚度则要和沉孔的深度匹配，保证装配后盘体端面和基座表面齐平，不会出现凸起或者凹陷，影响后续其他零件的安装。

　　在表面处理上，这类零件一般采用镀亮铬的处理方式，一方面可以提升零件表面的防锈能力，在设备内部长期使用不会出现锈蚀卡滞的问题，另一方面光滑的镀铬表面可以降低和配合件之间的摩擦系数，减少传动时的磨损，延长零件的使用寿命。很多新手设计这类零件时，容易忽略扁位和轴段端面的过渡圆角，导致扁位根部出现应力集中，在频繁正反转传动的场景下，根部容易出现裂纹甚至断裂，实际建模时必须在扁位的根部添加R0.3-R0.5的过渡圆角，分散应力集中点，提升零件的抗疲劳强度。另外盘体和轴段连接的位置也需要添加过渡圆角，避免直角连接处的应力集中，同时也能减少车削加工时的应力残留，提升零件的结构稳定性。在实际装配场景中，这类零件不需要额外的紧固件固定，依靠扁位的周向防转和盘体的轴向限位，就能稳定完成扭矩传递和定位功能，非常适合空间狭小、不方便加装额外固定件的设备内部安装位置，比如小型电源变压器的调压旋钮连接结构、电子设备的内部档位切换传动结构、小型自动化装置的工位定位轴结构，都能看到这类零件的应用。建模过程中需要重点保证轴段和盘体的同轴度要求，所有配合面的粗糙度要控制在Ra1.6以内，非配合面的粗糙度控制在Ra3.2即可，不需要做过高的精度要求，避免不必要的加工成本提升。
