弯管式恒温器外壳盖结构设计

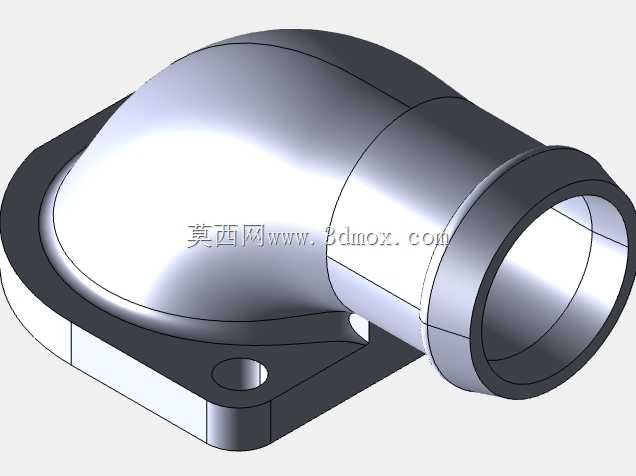

　　这款弯管式恒温器外壳盖，是温控回路中核心的防护与导流集成部件，常见于内燃机组冷却系统、工业流体温控单元、小型换热设备的温控阀组端侧，承担着密封温控元件腔体、引导温控介质流向、对接外部管路的多重作用，并非单一的装饰性外罩。从实际装机场景来看，这类壳体零件需要同时兼顾腔体密封可靠性、介质流道顺滑性、安装固定便捷性三个核心需求，设计过程中需要平衡壁厚均匀性、结构强度与流体阻力的矛盾。

　　从结构设计思路来看，整体采用一体化弯转流道构型，主体腔体为平滑过渡的曲面壳型，避免直角转折带来的流道涡流与应力集中问题，弯转角度匹配常规管路布局的走向需求，减少外接管路的弯折应力。底部采用带安装孔的法兰式安装边，法兰面做平面度公差约束，安装时配合密封垫片即可实现与恒温器主体腔体的端面密封，两个对称布置的安装孔适配标准紧固件规格，安装孔周边做局部加厚处理，抵消螺栓锁紧时的压应力，避免长期使用后法兰边出现蠕变变形导致密封失效。

　　流道出口端做了加厚的环形止口结构，止口外径匹配常规软管或硬管的套接尺寸，外壁预留卡箍安装的空间，环形凸边可以限制卡箍的轴向位移，避免管路受振动拉扯时出现松脱漏液的问题。壳体整体壁厚做均匀化处理，曲面过渡区域采用渐变壁厚设计，既避免壁厚差过大导致的注塑或压铸成型缺陷，也能在控制零件整体重量的前提下，保证壳体承受管路压力、外部冲击的结构强度。

　　从安装边界来看，法兰安装面的轮廓尺寸适配主流口径恒温器的主体安装位，安装孔中心距符合通用安装规范，不需要额外做转接板即可直接替换同规格的传统壳体；流道出口的中心高度与法兰安装面的相对尺寸经过校核，对接外部管路时不会与周边的线束、支架产生干涉，弯管的转向角度可以根据装机空间的布局需求调整，适配不同紧凑程度的设备安装舱室。

　　实际使用过程中，这类外壳盖的内壁曲面需要做顺滑处理，减少介质流动时的阻力，避免介质中的杂质在转折区域沉积，影响温控回路的流通效率；壳体外侧的曲面造型没有尖锐棱角，安装维护时不会划伤操作人员，也能减少外部磕碰导致的壳体变形。针对不同的使用工况，壳体材质可以选用耐温工程塑料或者压铸铝合金，分别对应低压低温的民用温控场景、中压中温的工业设备场景，结构本身的构型不需要做大幅修改，仅需要根据材质特性调整局部壁厚与圆角参数即可，具备较强的通用性。

　　在建模过程中，这类曲面壳体需要重点关注曲面的连续性，保证法兰面、止口面与主体曲面的衔接顺滑，避免出现建模棱线导致的应力集中点；安装孔、止口的同轴度、平面度公差需要在建模阶段做好基准标注，方便后续加工或者开模时的公差管控，减少装机时的适配问题。
