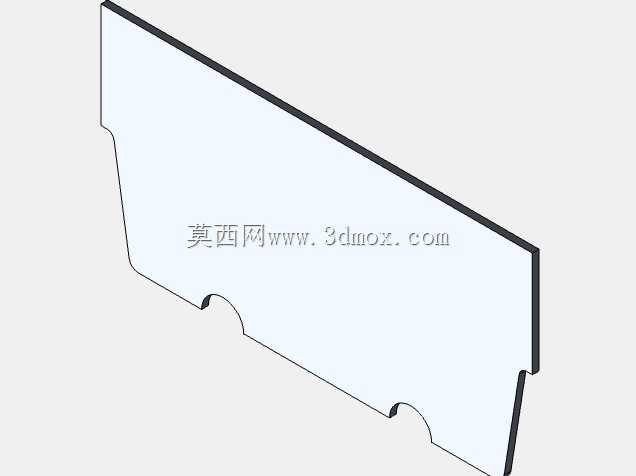

板体上开设的两个半圆缺口,是专门为油箱内部的穿管结构预留的过孔位置,在实际安装时,这两个缺口会对应穿过吸油管路或者回油管路,既保证隔板能够完全分隔油箱的吸油区与回油区,又不会干涉管路的排布,缺口的直径与对应管路的外径预留了1.5mm的装配间隙,既方便安装时的对位调整,又能避免间隙过大造成油液短路,失去隔板的挡油作用。隔板的侧边轮廓做了适配油箱内壁的裁切处理,安装时板体的三个侧边会与油箱的侧壁、底板贴合焊接,顶部距离油箱上盖板预留20mm的间隙,保证油液能够从隔板顶部溢流,形成完整的循环路径。在液压系统的整体布局中,油箱内部的挡油隔板是容易被初入行业的设计人员忽略,但对系统运行稳定性影响极大的结构件。很多新手在做液压站三维布局时,往往只关注泵组、阀组、冷却器的排布,把油箱当成单纯的储油容器,实际上油箱内部的隔板设计直接决定了油液的循环路径、气泡析出效率、杂质沉降效果,甚至会影响液压泵的吸油阻力与使用寿命。这款挡油隔板的外形采用了非规则的平板裁切结构,整体为薄钢板冲压或激光裁切成型,边缘做了去毛刺处理,避免安装过程中划伤操作人员,也防止长期使用过程中边缘的铁屑脱落进入油液造成污染。
从设计思路来看,这款隔板没有采用传统的整板满焊结构,而是在对应管路位置做了缺口避让,主要是针对紧凑型液压油箱的布局需求——很多小型液压站的油箱内部空间有限,吸油管和回油管的排布距离较近,如果采用整板结构,管路需要在隔板上开孔穿装,不仅增加了焊接密封的工作量,还容易在开孔位置出现焊接缺陷造成油液渗漏,采用侧边缺口的结构,在安装时可以先完成管路的固定,再将隔板从油箱顶部插入到位后焊接,大幅降低了装配难度,也减少了焊接位置的渗漏风险。在实际应用场景中,这类挡油隔板主要配套在中小型液压站的钢板焊接油箱中,常见于机床液压系统、小型工程机械液压单元、工装夹具的液压动力站等场景。它的核心作用是将油箱内部的回油区和吸油区分隔开,让系统回油能够沿着隔板引导的路径流动,延长油液在油箱内的停留时间,让回油裹挟的空气有足够的时间析出上浮,避免气泡被吸入液压泵造成气蚀,同时让回油携带的金属磨屑、杂质能够在流动过程中沉降到油箱底部,不会直接被吸入泵组造成阀组卡滞或者泵体磨损。隔板的高度设计也经过了考量,通常隔板高度为油箱最低油位高度的三分之二,既不会因为隔板过高造成油液流动阻力过大,也不会因为隔板过低导致油液直接从隔板顶部翻过,失去挡油的效果。
在安装边界上,这款隔板的外形尺寸完全适配对应型号油箱的内部长宽尺寸,板体厚度根据油箱容积选择3mm或者4mm的冷轧钢板,焊接时采用间断焊的方式,每间隔100mm焊接15mm的焊缝,既保证隔板的固定强度,避免长期受油液冲击出现变形脱落,又减少焊接变形对油箱整体平整度的影响。板体的顶部边缘做了轻微的倒角处理,避免后期维护时操作人员清理油箱被划伤。另外,隔板的位置并非布置在油箱的正中间,而是偏向回油侧,让吸油区的容积大于回油区,保证吸油口有足够的油液供给,避免泵吸空,这也是很多新手设计时容易出错的点——如果隔板居中布置,回油区容积过大,吸油区在系统大流量工作时容易出现油位下降过快,造成吸油阻力增大。
从结构设计的细节来看,板体上没有开设额外的通油孔,所有油液的循环都需要绕过隔板的顶部和底部预留的间隙,这样的设计能够最大化延长油液的流动路径,提升散热和气泡析出的效果,相比在隔板上开大量小孔的设计,这种结构的挡油效果更好,加工成本更低,也不容易出现小孔被杂质堵塞的问题。在三维建模过程中,这类零件虽然结构简单,属于平板类零件,但需要重点关注缺口的位置精度、板体的轮廓尺寸与油箱内壁的匹配度,因为这类焊接结构件一旦尺寸出现偏差,现场安装时就会出现无法装入的问题,需要二次打磨修整,影响装配效率。建模时需要同步考虑焊接工艺的余量,比如板体的外形尺寸比油箱内部的实际尺寸小0.5mm,补偿焊接变形造成的尺寸收缩,保证装配时能够顺利放入油箱内部。
