2英寸全频扬声器驱动结构设计

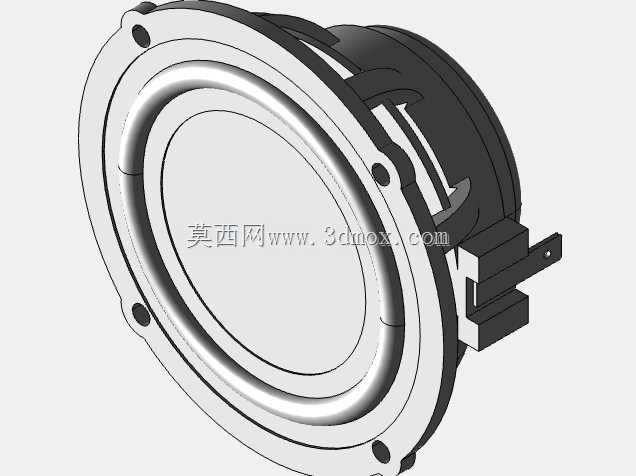

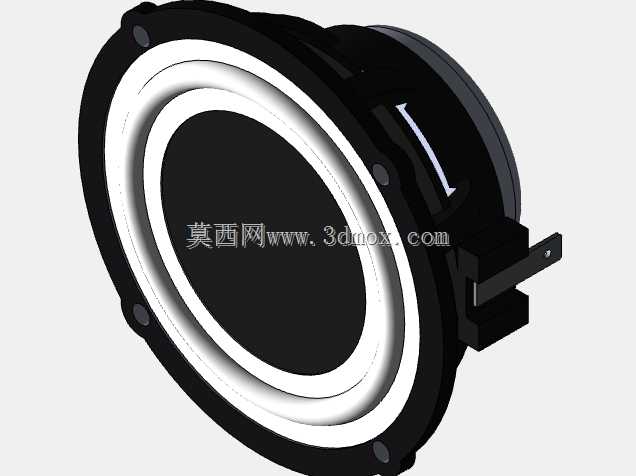

　　这款2英寸规格的全频发声单元，在桌面近场监听、嵌入式背景音乐系统、小型便携扩声设备、车载环绕补声场景中都有广泛适配空间，区别于大尺寸低音单元与小尺寸高音单元的分频组合设计，全频结构省去了分频网络的相位偏移问题，在有限安装空间内可实现更连贯的中高频响应，兼顾一定的低频下潜能力，适合对安装深度、开孔尺寸有严格限制的整机装配场景。从结构设计逻辑来看，该单元采用圆形法兰安装基准，外圈的多层环形折边结构一方面为振膜提供合规的往复运动行程约束，另一方面可在安装时与密封泡棉配合，实现腔体与安装面板之间的气密性隔断，避免声短路问题影响低频表现。

　　侧边的快装导向卡扣结构，替代了传统的螺丝孔位固定方式，在批量装配时可直接卡入对应尺寸的面板开孔，配合卡扣上的导向箭头标识，能快速确认安装到位的旋转角度，减少装配工序的对位时间，同时卡扣的限位台阶可精准控制单元装入面板后的突出高度，保证装配后外观面的齐平度。单元背部的接线端子采用侧出式设计，相比背部直出端子，可有效压缩安装所需的背部腔体深度，在超薄型音箱、嵌入式吊顶安装场景下，能适配更浅的预埋腔体，端子的插片结构采用标准接插件规格，可直接与常规线材端子对插，无需额外焊接，提升现场布线的效率。

　　振膜部分采用复合材质压制成型，中心的防尘帽结构可阻挡外界灰尘、铁屑进入磁隙区域，避免长期使用过程中异物卡滞音圈导致的擦圈、破音问题，折边的顺性设计经过参数匹配，可保证额定功率下的线性位移范围，减少大信号输入时的非线性失真。磁路部分采用内置式磁钢结构，外部的黑色塑封外壳既可以起到磁屏蔽作用，避免对周边的敏感电路、磁存储介质造成干扰，也能为内部磁路提供结构防护，减少运输、装配过程中磕碰导致的磁钢移位、磁隙偏移问题。

　　从安装边界尺寸来看，该单元的圆形法兰外径适配标准2英寸单元开孔尺寸，安装时需在面板上预留对应直径的圆形通孔，卡扣结构的旋转锁止行程仅需小角度转动即可完成固定，安装后单元的轴向突出量控制在较低水平，适合表面齐平安装的外观设计需求。背部腔体需预留足够的散热空间，避免长期大功率工作时音圈热量堆积导致的性能衰减，侧出端子的接线方向可根据装配空间调整走线角度，适配不同的腔体内部布线走向。在结构建模过程中，重点还原了卡扣的锁止斜面角度、折边的弧度参数、法兰安装面的平面度要求，所有配合面的尺寸公差都按照电声器件的通用装配标准设定，可直接用于整机装配的干涉检查、安装工装设计，也可作为同类小尺寸全频单元选型的结构参考，帮助结构工程师在产品设计前期快速评估安装空间、装配工艺的可行性，减少后续打样验证的迭代次数。
