同步带与同步带轮啮合传动结构设计

项目分类:通用机械零部件 发布时间:2025-01-01 ID:876540

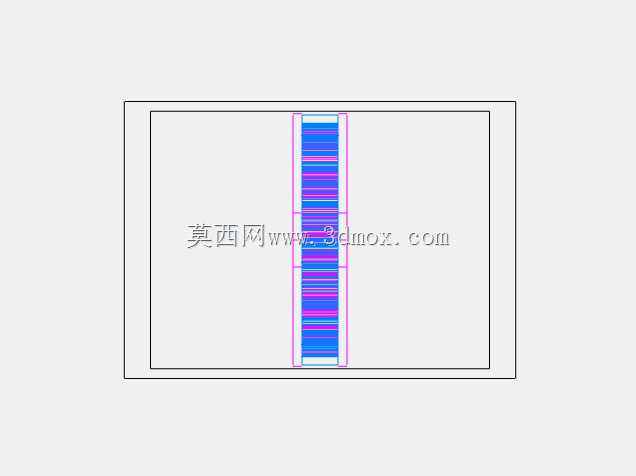

  • 同步带与同步带轮啮合传动结构设计

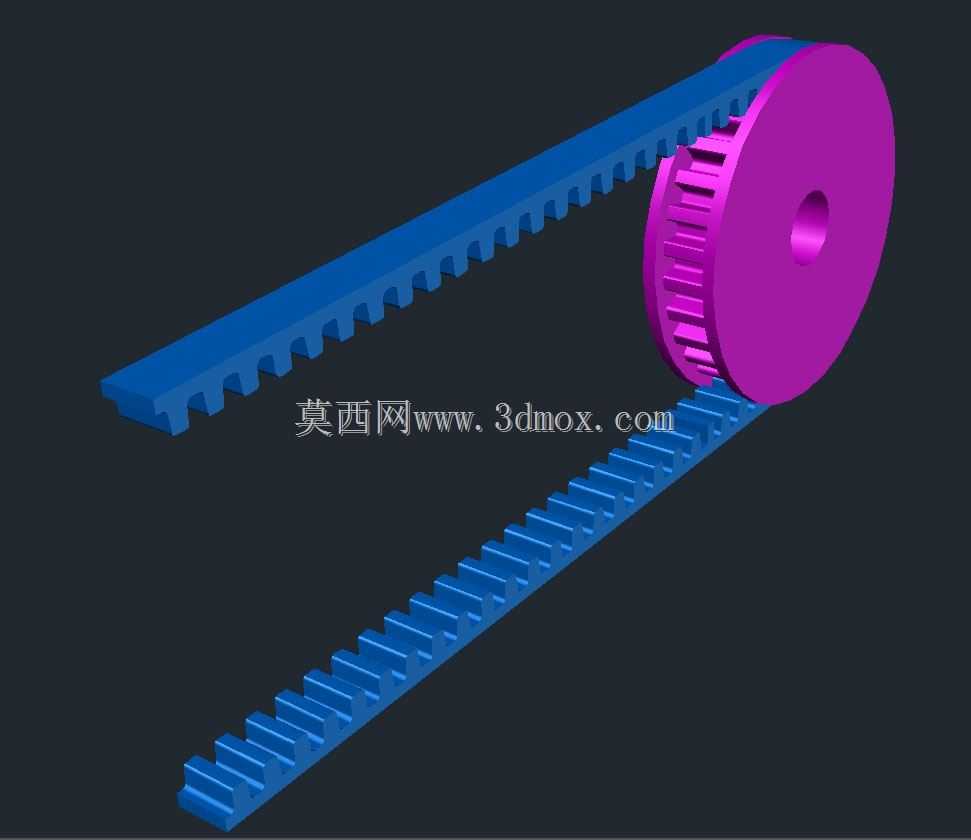

  • 同步带与同步带轮啮合传动结构设计

  在各类需要精准传动比的机械设备中,同步带与带轮的组合是极为常见的传动方案,不同于普通V带依赖摩擦力传递动力,这类结构依靠带齿与轮齿的精准啮合实现运动传递,能彻底避免打滑问题,保障传动比的恒定,在纺织机械、办公自动化设备、汽车发动机正时系统、小型输送设备中都有大量应用。这套同步带与带轮的结构设计,首先围绕啮合精度展开,带体的齿形采用梯形齿廓,齿距误差控制在极小范围内,确保与带轮齿槽啮合时无卡滞、无侧隙过大的问题,带体背部采用平整的平面设计,可适配带背部安装压轮的张紧结构,满足不同安装空间下的张紧需求。

  带轮部分采用辐板式结构,中心设置通孔用于安装传动轴,孔位公差按照过渡配合设计,可直接与常用的光轴或键轴配合安装,轮缘部分的齿槽与带齿完全匹配,齿顶预留了合理的间隙,避免带齿在啮入啮出过程中产生干涉,轮体两侧设置挡边,防止同步带在高速运转过程中发生跑偏脱落的问题,挡边高度略高于带体厚度,既起到限位作用,又不会与周边结构产生碰撞。设计过程中首先核算了传动载荷,根据常用的小功率传动场景,确定了带轮的齿数与节圆直径,同步带的长度按照中心距可调范围进行匹配,确保在最小中心距下带体有足够的啮合齿数,最大中心距下带体张紧力处于合理区间,避免带体过早疲劳损坏。

  安装边界方面,带轮的轴向尺寸经过严格控制,轮体总宽度略大于同步带宽度,单侧预留的安装间隙不超过2mm,可适配狭小的设备内部安装空间,中心安装孔的直径按照常用的传动轴尺寸设计,无需额外加工衬套即可完成装配,同步带的最小弯曲半径符合材料特性要求,避免小带轮直径过小导致带体反复弯折产生层间剥离。实际使用过程中,这套传动结构可实现无滑差的同步传动,传动效率可达98%以上,带体本身具备一定的缓冲减震能力,可降低传动过程中的噪音与振动,相较于齿轮传动,它不需要严格的中心距精度,安装维护更加简便,且不需要额外添加润滑,适合在清洁度要求较高的设备中使用。

  设计时还考虑了带体的张紧调节需求,配套的安装结构可通过调整电机安装板的位置实现中心距微调,张紧力调整到拇指按压带体中部下沉量为带体跨度的1%-2%即可,既不会因为张紧力过大导致轴承受力过大,也不会因为张紧力不足出现跳齿问题。在长期运转工况下,带齿的磨损是主要失效形式,这套结构的齿形设计优化了齿面受力分布,让啮入过程更加平缓,减少齿面的冲击载荷,可有效提升带体的使用寿命,带轮的齿面粗糙度控制在合理范围,不会因为过于粗糙加速带齿磨损,也不会因为过于光滑导致啮合过程中出现异响。针对不同的使用环境,这套结构的带体可适配橡胶、聚氨酯等不同材质,橡胶材质适合有一定油污、温度波动较大的工况,聚氨酯材质适合清洁度要求高、传动精度要求更高的场景,带轮也可根据载荷需求选择铝合金、钢或者工程塑料材质,铝合金材质重量轻、转动惯量小,适合高速传动场景,钢材质适合重载传动场景,工程塑料材质适合低载荷、低噪音的办公设备场景。
