农耕机械化油器浮子结构三维设计

　　在小型农耕动力设备的燃油供给系统中，化油器浮子是决定供油稳定性的核心部件之一，直接关联到设备怠速平稳性、负载工况下的燃油供给响应速度，以及不同倾斜作业姿态下的防溢油能力。不少田间作业的小型农耕机具，作业时往往需要在坡地、凹凸不平的田块行进，机身倾斜角度变化频繁，若浮子结构设计不合理，很容易出现油面失控、混合气过浓淹缸、或者供油不足动力中断的问题，直接耽误农时。

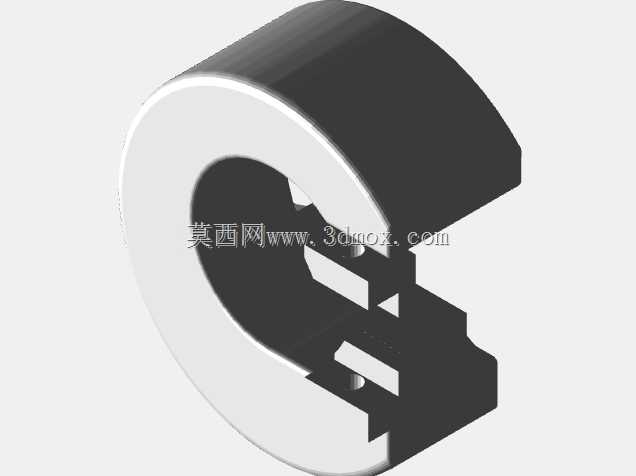

　　这款浮子采用C型半开放的环形结构设计，区别于传统的整圆封闭浮子，这种结构首先是为了适配特定型号化油器的浮子室内部空间，在有限的腔体内预留出针阀摇臂的运动空间，避免浮子升降过程中与腔体内壁、进油针阀组件发生运动干涉。从结构上看，浮子的壁厚做了均匀化处理，整体采用中空结构来获得足够的浮力，同时在浮子与针阀接触的受力位置做了局部加厚，避免长期往复运动过程中出现磨损凹陷，导致油面控制精度下降。

　　设计过程中首先要匹配的是浮子室的安装边界：浮子的外径需要贴合浮子室的内壁轮廓，保留0.8-1.2mm的运动间隙，既不能间隙过大导致浮子升降时出现横向晃动，影响针阀的开合精度，也不能间隙过小导致温度变化引发的部件形变卡滞浮子。浮子的C型开口尺寸需要精准对应化油器主量孔、怠速量孔的安装位置，确保浮子在全行程升降过程中不会触碰量孔组件，同时开口的避让角度要兼顾浮子升降时的重心平衡，避免单侧浮力不均导致浮子倾斜卡滞。

　　从功能特性来看，这款浮子的浮力设计需要匹配对应化油器的进油针阀弹簧压力，通过调整浮子的中空腔体体积，将油面高度控制在化油器主喷口下方2-3mm的标准区间，保证发动机在不同转速下的供油负压能够稳定吸出燃油。针对农耕作业的多倾斜工况，浮子的重心做了下沉设计，将浮子的铰接点位置设置在整体重心偏上的位置，当机身出现15度以内的倾斜时，浮子能够始终保持相对稳定的水平姿态，不会因为倾斜导致针阀异常开启，出现燃油溢出或者混合气浓度异常的问题。

　　在实际的田间作业场景中，这类浮子配套的小型农耕机具往往需要长时间连续作业，环境中存在大量的粉尘、秸秆碎屑，浮子的外表面做了光滑圆弧过渡处理，没有明显的棱角和凹陷，避免杂质附着在浮子表面改变浮子重量，导致油面控制失准。同时浮子的铰接部位采用了开槽式的卡扣结构，不需要额外的销轴固定，装配时直接卡入化油器的浮子支架即可，能够大幅提升化油器的装配效率，也方便后期维护时的拆解清理。

　　设计时还需要考虑燃油浸泡后的材料形变特性，浮子的密封结构采用整体式焊接密封，避免长期接触燃油后出现渗漏，导致浮子浮力下降、油面升高。浮子的升降行程控制在8-10mm的区间内，行程上限对应针阀完全关闭的位置，此时进油通道完全封闭，避免燃油持续进入浮子室导致溢油；行程下限对应燃油耗尽时的位置，此时浮子下落至浮子室底部，不会因为过度下落导致铰接结构脱开。

　　不少维修场景中，老式的整圆浮子在拆解维护时很容易因为操作不当出现磕碰破损，这款C型结构的浮子在受力薄弱位置做了加强筋设计，在不增加整体重量的前提下提升了结构强度，日常维护拆装时不容易出现开裂损坏。同时这种半开放结构在浮子室出现少量杂质沉淀时，不会因为浮子的封闭结构将杂质挤压到量孔位置，能够减少量孔堵塞的故障概率，更适合农耕作业相对恶劣的使用环境。

　　针对不同海拔的作业区域，这款浮子的浮力预留了10%左右的调整余量，可以通过更换不同厚度的针阀垫片来微调油面高度，适配高海拔地区空气密度下降后的混合气浓度需求，不需要重新更换浮子组件就能完成化油器的工况校准。在实际的台架测试中，配套该浮子的化油器在怠速工况下的油面波动能够控制在0.5mm以内，突然加负载时的油面下降不超过1.5mm，能够快速恢复稳定供油，避免出现加速熄火的问题；在20度倾斜工况下持续运转10分钟，没有出现溢油或者混合气过浓的问题，完全满足坡地农耕作业的使用需求。
