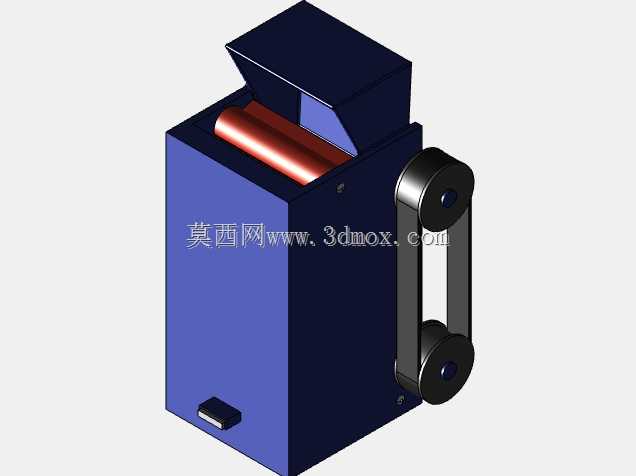

履带式小型垃圾捡拾清理装置结构

　　这款小型履带式垃圾捡拾装置，主要面向狭窄公共区域、园区步道、室内场馆边角等大型环卫设备无法覆盖的作业场景设计，可替代人工完成零散大块垃圾的捡拾收纳工作，降低环卫人员弯腰捡拾的劳动强度，提升狭小区域的保洁作业效率。从结构布局来看，装置采用单侧外露履带行走模组的设计思路，将驱动轮、导向轮与履带架集成在收纳箱体的侧方，既压缩了整机的横向占用空间，也避免行走机构与垃圾收纳腔产生结构干涉，履带的接地比压控制在较低区间，可在瓷砖、柏油、草坪、地砖等多种常见地面平稳行走，不会对铺装地面造成压痕损伤。

　　装置顶部设置可开合的翻盖式投料口，投料口内侧配置带防滑纹理的辊轴式捡拾输送结构，当装置行进至垃圾点位时，辊轴转动可将地面的块状垃圾卷入收纳腔体内，翻盖可在非作业状态下闭合，避免收纳腔内的异味散出，同时防止行进过程中垃圾从投料口掉落。收纳腔体采用立式矩形结构设计，内部预留了规整的存储空间，可容纳常见的塑料瓶、纸团、小型包装废弃物等大块零散垃圾，腔体底部设置抽拉式卸污结构，清理收纳的垃圾时无需翻转整机，直接抽出底部托盒即可完成倾倒，降低运维操作的复杂度。

　　行走驱动部分将动力模组内置在履带架的上下轮之间的空腔内，既可以利用履带架的结构对动力部件形成防护，避免作业过程中磕碰、杂物缠绕损坏驱动组件，也让整机的重心向行走侧偏移，提升装置行进、爬坡过程中的稳定性，防止侧翻。整机的外形尺寸经过紧凑化设计，横向宽度控制在可通过常规室内门、人行步道狭窄段的范围内，高度适配常规路沿、台阶边缘的作业高度，安装边界预留了传感器拓展位，可根据实际作业需求加装避障传感器、视觉识别模组，升级为自主导航作业的无人保洁装置。

　　从结构设计的细节来看，辊轴的表面采用圆弧过渡处理，不会在捡拾过程中对垃圾造成过度挤压破损，避免液体垃圾渗漏污染腔体内部；履带的表面设置防滑凸点，在湿滑地面作业时也能提供足够的抓地力；投料口的翻盖边缘设置密封胶条，闭合后可减少扬尘、异味溢出，适配室内公共区域的保洁作业要求。装置的外壳采用板块化拼接设计，各个外护板通过紧固件与内部框架连接，后期维护时可单独拆卸对应位置的护板，快速检修内部的捡拾辊、驱动线路、动力组件，无需拆解整机结构，降低后期维护的时间成本。在实际作业场景中，该装置可配合大型环卫保洁设备使用，负责大型设备作业盲区的零散垃圾清理，也可单独应用在写字楼走廊、商场公共区域、校园步道等场景，替代人工完成重复性的垃圾捡拾作业，结构设计上充分考虑了民用场景的使用需求，没有采用复杂的专用零部件，大部分结构件都可采用常规板材加工成型，加工制造成本可控，适合小批量生产应用。
