立式多叶落地通风装置结构设计

项目分类:风扇 发布时间:2025-01-01 ID:876568
  • 立式多叶落地通风装置结构设计
  • 立式多叶落地通风装置结构设计

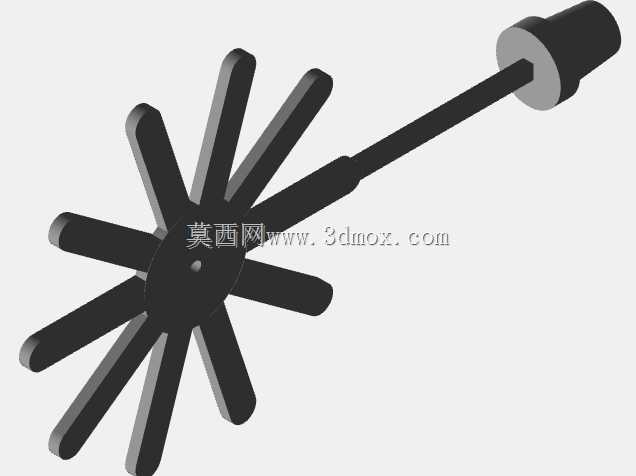

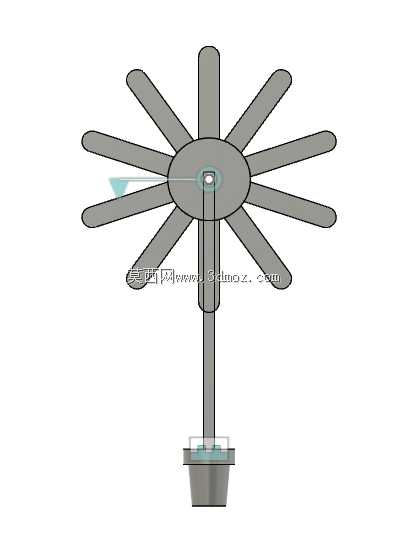

  从功能特性上看,该结构采用十片等距分布的径向风叶设计,相比常规3-5叶的风轮结构,同等转速下能够切割出更连续的气流柱,减少风叶间隙带来的送风脉动,降低送风过程中的紊流噪音,同时中心轮毂处做了同心定位结构,保证风轮转动时的动平衡余量控制在合理区间,长期运行不会出现立杆共振的问题。设计过程中首先考虑的是安装边界的适配性,底部采用上窄下宽的配重式基座,基座底面预留了防滑垫安装槽,整体放置时的接地投影直径控制在风轮直径的35%左右,既不会因为基座过大占用过多地面空间,也能保证整机重心落在接地投影的中心区域,即使受到轻微侧向触碰也不会出现倾翻风险。在日常民用及小型商用空间的通风换气场景中,立式落地类通风装置始终是占用空间小、送风覆盖范围灵活的主流选择,本次呈现的立式多叶结构,正是针对常规送风场景优化的落地式通风设备结构方案。从实际使用场景来看,这类装置可适配15-25平米的封闭或半封闭空间,无论是居家客厅、小型办公隔间还是临街商铺的边角区域,都能通过可调整的立杆高度匹配不同的送风高度需求,避免台式装置送风范围受限、吊扇安装条件苛刻的问题。

  立杆部分采用分段式套接结构,上下两段的配合面做了轴向定位卡槽,可根据使用需求调整整体高度,调整范围覆盖0.8米到1.3米的常用送风高度区间,能够匹配坐姿、站姿不同状态下的送风需求,立杆与风轮中心的连接位置设置了转动阻尼结构,可支持风轮在水平方向120度范围内的俯仰角度调整,满足不同方向的送风指向需求。风叶部分的截面采用了轻微的后掠翼型设计,并非完全平直的板状结构,叶尖位置做了圆弧收边处理,能够减少叶尖处的气流涡流损失,提升送风效率的同时降低高速转动下的叶尖啸叫,风叶与中心轮毂的连接位置做了加强筋过渡,避免长期转动过程中风叶根部出现应力集中导致的断裂问题。

  基座内部预留了动力组件与控制模块的安装空间,基座上表面与立杆连接的位置做了走线孔设计,供电线路可从立杆内部穿行至风轮中心的动力输出端,避免线路外露带来的安全隐患与外观杂乱问题。从结构装配的角度来看,整个装置的零部件拆分逻辑清晰,风轮部分可单独拆卸清理,立杆与基座之间采用快拆式连接结构,不需要复杂工具即可完成整机的组装与拆分,方便日常的收纳与搬运。在实际选型参考中,这类结构的送风覆盖半径可达到3-5米,相比同功率的少叶风扇,在同等送风距离下的风速均匀度更高,不会出现局部风速过大、周边区域无风的断层问题,适合对送风舒适度有一定要求的日常使用场景。

  设计时也充分考虑了不同使用场景的适配性,风轮外侧可加装匹配直径的防护网罩,避免使用过程中肢体接触转动风叶带来的安全风险,防护网的安装卡扣直接预留于风轮中心轮毂的外圈位置,不需要额外增加固定支架,减少整体的零件数量与装配工序。整个结构的尺寸链设计紧凑,风叶转动时的外圈直径与立杆长度的比例控制在1:1.8左右,视觉上不会出现头重脚轻的不协调感,同时各部件的壁厚设置均匀,无论是采用注塑成型还是钣金加工工艺,都能保证成型过程中的变形量控制在公差允许范围内,减少后续的校形工序。
