双向箭头嵌套互锁几何创意结构件

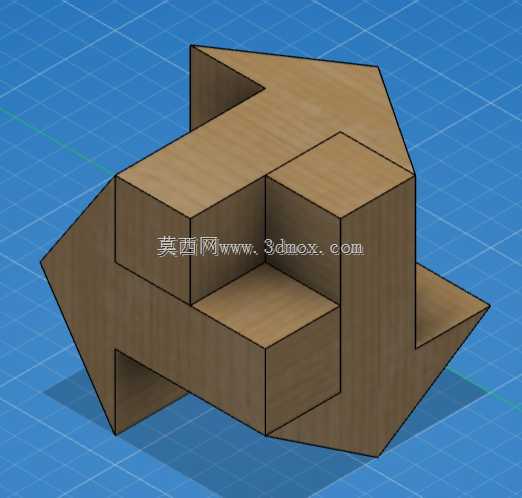

　　这款双向箭头嵌套互锁结构，最初的设计出发点是为工业设备的状态标识模块提供可实体化的立体参考，同时也可作为机械结构教学中的空间构型演示教具。从实际应用场景来看，它既可以嵌入生产线的可视化标识系统，作为物料流向、工序行进方向的立体指示构件，替代传统平面标识在复杂光照环境下辨识度不足的问题；也可以拆解为结构设计练习的典型案例，帮助初学者理解空间凹凸配合、互锁限位的设计逻辑，部分文创周边开发场景中，也会将这类结构缩放后作为桌面摆件、拼装玩具的核心结构使用。

　　从功能特性上看，整个结构没有额外的紧固件，完全依靠两个箭头构件的凹凸轮廓实现互锁装配：沿水平左右方向延伸的箭头构件，在中心区域预留了与上下方向箭头轮廓完全匹配的凹陷腔体，腔体的侧壁做了0.2mm的装配间隙预留，既保证两个构件可以顺畅滑入装配，又不会在装配完成后出现松旷晃动。两个箭头的翼部都做了等厚度的实体设计，厚度统一为25mm，箭头尖端做了R3mm的圆角过渡，避免尖锐边角在搬运、装配过程中造成磕碰损伤，同时也能减少3D打印、铣削加工过程中的应力集中问题，避免尖角处出现加工崩边。

　　设计思路上，整个构型完全基于正交坐标系完成，所有配合面均为平面或垂直折面，没有复杂的曲面特征，大幅降低了加工难度：不管是采用FDM3D打印、数控铣削还是激光切割后粘接的工艺，都可以快速完成实体制作。在做配合轮廓设计时，特意将两个箭头的交汇中心设置在整体结构的形心位置，保证装配完成后整体的重心落在结构中心区域，作为摆件放置时不会出现倾翻；作为标识构件安装时，也不需要额外做配重平衡，仅需在背部预留两个M4的螺纹安装孔，就可以直接固定在设备机架、墙面标识板上。

　　外形尺寸与安装边界方面，整个结构装配完成后的总长度（左右箭头方向）为180mm，总高度（上下箭头方向）为160mm，总厚度（垂直于箭头所在平面方向）为80mm，安装时需要预留的最小空间边界为200mm×180mm×100mm，保证结构周边有足够的观察空间，不会被相邻的设备部件遮挡箭头指示方向。如果作为流向标识使用，还可以在两个箭头的外露平面上做激光打标或者丝网印刷，标注对应的工序名称、物料类型，进一步拓展其使用功能。在做结构强度校核时，按照常用的PLA打印材料、ABS工程塑料或者松木材质的参数计算，整个结构可以承受15N的侧向推力而不出现互锁脱开，完全满足日常标识、教具使用的强度要求；如果需要在工业现场有碰撞风险的区域使用，只需要将构件厚度增加到40mm，装配间隙调整为0.15mm，就可以提升整体的抗冲击性能，适配更复杂的现场使用环境。
