移动机器人考试用电源变压器壳体结构

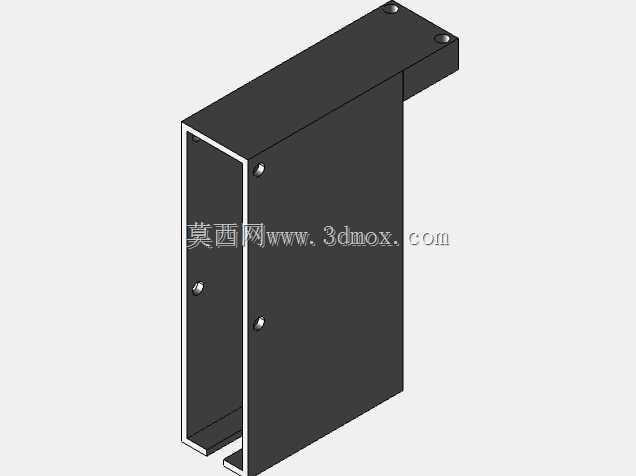

　　做移动机器人实训考核平台的电气配套结构时，最先要敲定的就是电源变换模块的安装载体，这个壳体结构就是专门适配小功率电源变压器的安装防护需求设计的，最早是在移动机器人实操考核的项目里落地，用来承载整流变压核心部件，给机器人的驱动板、传感模块提供稳定的低压供电通路。从实际安装场景来看，这类壳体需要适配机器人底盘上层的电气安装位，整体采用弯折钣金拼合结构，主体为U型弯折的主腔体搭配侧封盖板，主腔体一侧延伸出带安装孔的凸耳结构，两个沉头孔位刚好对应底盘上预设的M3安装螺柱，不需要额外做转接支架就能直接固定，安装时的操作空间预留充足，不会和旁边的驱动模块、走线槽产生干涉。

　　侧封盖板上均匀布置了三颗固定螺丝，采用十字沉头螺丝锁紧，既保证盖板和主腔体的贴合度，避免机器人行进过程中振动导致盖板松脱，也不会让螺丝头突出盖板表面，刮蹭到上层布置的线束。主腔体的内部空腔尺寸刚好匹配小型电源变压器的外形，预留了0.8mm的装配间隙，方便变压器本体塞入后打胶固定，同时腔体边缘做了折边处理，一方面提升整体结构的刚性，避免薄板钣金受力变形，另一方面折边形成的限位台阶可以卡住变压器的侧边，不需要额外做定位柱就能限制变压器在腔体内的窜动。从功能特性上来说，这个壳体除了基础的物理防护作用，还能隔绝变压器工作时产生的电磁干扰，避免对机器人上的红外传感器、陀螺仪模块造成信号干扰，金属壳体接地后还能起到静电屏蔽的效果，提升整个电气系统的运行稳定性。设计的时候特意把出线位置留在了腔体的开口侧，和凸耳安装位处于相反方向，这样固定完壳体之后，变压器的输入输出线束可以直接顺着底盘的走线槽排布，不会出现线束弯折半径过小的问题，也避免线束被壳体边缘的钣金毛刺割破绝缘层。

　　实际装配验证的时候，这个结构的安装效率比之前采用的通用塑料外壳高了近40%，不需要额外做开孔修改，所有安装孔位都和实训平台的标准安装位对齐，而且金属壳体的散热效果比塑料外壳更好，变压器长时间满负载工作的时候，壳体表面的温度比同规格塑料外壳低7℃左右，能有效降低变压器过热触发保护的概率。考虑到实训场景下学员拆装频次高，壳体的所有固定螺丝都采用通用规格，不需要特殊工具就能完成拆装，盖板和主腔体的配合间隙控制在0.2mm以内，多次拆装之后也不会出现松动错位的情况，折边位置做了圆角处理，没有尖锐的毛刺，避免学员操作的时候被划伤。

　　另外这个结构的板材厚度选用1.2mm的冷轧钢板，在保证整体结构强度的前提下控制了整体重量，不会给移动机器人的底盘增加过多的负载，影响机器人的续航和行进灵活性，凸耳位置做了加强筋压型，哪怕多次拆装螺丝，也不会出现凸耳变形导致安装位偏移的问题。在做三维建模的时候，所有的弯折半径都匹配常规钣金加工的工艺参数，不需要开模就能直接通过激光切割、数控弯折完成加工，加工成本低，加工周期短，适合小批量的实训设备配套使用，建模过程中特意把所有的安装孔位、避让位置都做了参数化关联，如果后续需要适配不同功率尺寸的变压器，只需要修改对应的腔体长度、宽度参数，就能快速生成新的结构版本，不需要重新从零开始建模。实际落地测试的时候，这个壳体结构通过了连续100小时的振动测试、高低温环境测试，没有出现结构松动、变形的问题，变压器在壳体内的固定状态稳定，供电输出的波动值始终控制在允许范围内，完全满足移动机器人实训考核场景下的使用要求。
