移动机器人用电源变压器安装壳体结构

　　在移动巡检机器人、小型AGV搬运设备的电气舱布局中，电源转换模块的安装防护结构一直是结构设计环节容易被忽略却直接影响设备运行稳定性的部分，这款适配电源变压器的安装壳体，正是针对移动类机器人设备的振动工况、紧凑安装空间需求做的定向结构设计。从实际应用场景来看，这类壳体主要承载低压电源转换模块，为机器人本体的传感单元、驱动控制板、通讯模块提供稳定的隔离安装空间，避免移动过程中线路拉扯、灰尘侵入、意外磕碰对变压器核心绕组造成损伤。

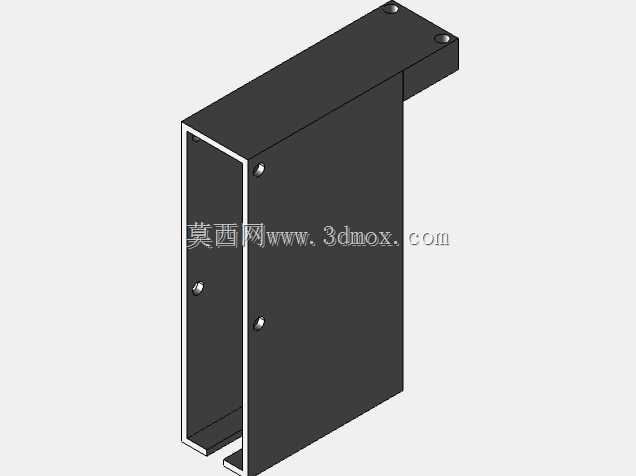

　　从功能特性上看，壳体采用单侧开口的U型折弯主体结构，主体板材选用常规冷轧钢板折弯成型，侧壁预留的三个沉头安装孔位，既可以从外侧直接将变压器核心组件锁紧固定在壳体内壁，也能作为壳体整体向设备电气舱安装板固定的连接点位，顶部延伸出的带孔折边，是专门针对机器人竖装电气舱设计的挂装结构，当电气舱内部横向空间不足时，可以直接通过顶部两个安装孔将整个模块吊挂在舱体顶部支架上，不需要额外设计转接支架，能有效压缩电气舱的横向占用空间。

　　设计思路上完全围绕移动设备的工况特点展开，没有做多余的装饰性结构，所有折弯边都做了内折处理，既可以提升壳体整体的结构刚性，避免机器人长期运行振动导致钣金件共振变形，也能消除外露的锐边，防止装配过程中割伤线材或者操作人员。壳体的内部净空尺寸刚好匹配对应功率电源变压器的外形边界，侧边预留的1.5mm间隙是为了贴装绝缘青稞纸，避免变压器磁芯与钣金壳体直接接触造成短路风险，开口侧的边缘做了2mm的内翻边，既可以提升开口处的结构强度，也能在端盖安装时起到定位导向作用，不需要额外设计定位柱就能快速对齐端盖安装孔。

　　安装边界方面，壳体整体外形为规则长方体结构，除顶部延伸的挂装折边外，其余外轮廓无突出结构，在做电气舱布局时可以直接贴靠舱体内壁或者其他电气模块侧壁安装，不需要预留额外的操作间隙，三个侧壁的安装孔位采用等间距排布，通用适配市面上多数同功率等级的开放式电源变压器安装孔距，不需要针对变压器单独做孔位调整。壳体表面采用哑光黑色喷塑处理，一方面是提升钣金件的防锈能力，适应移动机器人可能遇到的潮湿、多尘作业环境，另一方面哑光表面不会在设备内部产生光线反射，避免干扰舱内视觉传感器的正常工作。

　　在实际装配过程中，这类结构的壳体不需要复杂的工装夹具就能完成组装，变压器主体从开口侧推入壳体后，直接通过侧壁的沉头孔打螺丝固定，线材可以从开口侧或者顶部折边的预留缺口引出，整体装配耗时比传统的四面拼接式壳体缩短近40%，对于批量生产的移动机器人设备来说，能有效降低总装环节的工时成本。同时这种一体化折弯的结构相比拼接式壳体，抗振动性能提升明显，在机器人过减速带、走不平整路面的持续振动工况下，不会出现拼接螺丝松动、壳体散架的问题，能长期保持对内部变压器模块的防护能力。
