V200 mkII带仪表真空调控装置结构

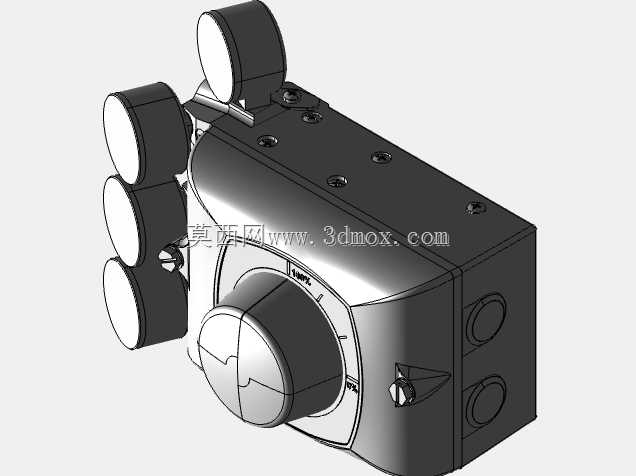

　　在真空吸附工装、小型实验室真空回路、电子元器件封装产线的气路搭建场景里，这类带多组仪表的调控部件是气路压力闭环控制的核心执行单元，区别于常规单一调压阀，它集成了多通道压力检测、手动调节输出、气路通断控制的多重功能，不需要额外在管路上串接多个独立压力表，能大幅简化气路排布的空间占用。从结构设计逻辑来看，主体采用方块式集成阀体设计，所有气路流道都在阀块内部加工成型，没有外接的冗余管路接头，既减少了气路泄漏点，也让整体安装固定更便捷，阀体侧面预留的两个圆形气口为标准快插接口规格，适配常规工业气动软管的接入需求，不需要额外定制转接头。

　　正面的大尺寸调节旋钮做了防滑纹理与刻度标识，操作人员在现场调试时不需要借助额外工具，直接旋转旋钮就能调整输出真空度的大小，旋钮旁的三角标识对应刻度盘数值，能直观读取当前设定的压力参数，避免盲调导致的工艺参数偏差。阀体上方与侧面布置的多组圆形仪表为直连式压力检测单元，分别对应输入压力、输出压力、不同支路压力的实时显示，每个仪表都采用轴向安装方式嵌入阀体预留的安装孔内，通过密封圈与内部流道连通，不需要额外的引压管，读数视角覆盖设备正面与侧面，操作人员站在设备不同操作方位都能快速读取压力数值，不用刻意调整观察角度。

　　阀体顶面的多个内六角安装孔为整体固定位，采用内六角螺丝安装的方式，既可以直接固定在设备安装面板上，也可以通过支架安装在气路排布的空余位置，安装孔的位置做了沉台设计，螺丝安装后不会突出阀体表面，避免和周边管路、部件产生干涉。在实际产线应用中，这类部件常搭配真空发生器使用，用于小型真空吸盘组的压力调控，比如电子行业SMT产线的小型元器件吸附工位，需要稳定的真空度来保证元器件拾取不脱落、不被压损，通过该装置的调节旋钮可以精准匹配不同重量元器件的吸附压力，多组仪表能同时监测供气端压力、输出端真空度，一旦出现供气压力不足或者管路泄漏，操作人员能通过仪表数值变化快速排查故障点，不用逐段拆检管路。

　　设计时充分考虑了现场操作的实用性，调节旋钮的阻尼做了适配调整，既不会因为设备运行振动导致旋钮位置偏移，也不会因为阻尼过大让操作人员调节费力，仪表的外凸部分做了圆弧过渡处理，没有尖锐棱角，避免现场操作人员调试时磕碰受伤。阀体的外形尺寸紧凑，整体长宽高比例适配常规工业设备的安装空间，不会占用过多的面板安装位置，侧边的气口位置做了同轴度公差控制，保证软管接入后不会出现歪斜憋管的情况，内部流道的转角处都做了圆弧过渡，减少气路压力损失，让压力调节的响应速度更快，不会出现调节旋钮转动后压力数值滞后很久才变化的情况。在建模过程中，所有配合面的公差都按照气动元件的常规配合要求设定，仪表安装孔的密封槽尺寸、调节旋钮的配合轴径都做了对应尺寸约束，保证实际加工装配后各运动部件动作顺畅，密封部位无泄漏，固定部位连接可靠，能长期在工业车间的振动、温湿度变化环境下稳定运行，不会因为长期使用出现部件松动、读数不准的问题。
