老式显像管电视后盖曲面结构设计

　　这款壳体结构的设计初衷，是适配小尺寸显像管电视的背部防护需求，在民用消费电子的结构件设计场景中，这类背部壳体需要同时兼顾显像管尾部的容纳空间、内部电路板的安装避让、以及整机装配时的卡扣对位精度。从实际使用场景来看，该壳体作为电视整机的背部封闭件，一方面要阻隔内部高压元件与外部环境的接触，避免积灰、意外触碰带来的安全隐患，另一方面要通过自身的曲面造型适配显像管的锥面轮廓，尽可能压缩整机的背部突出尺寸，减少桌面摆放时的空间占用。

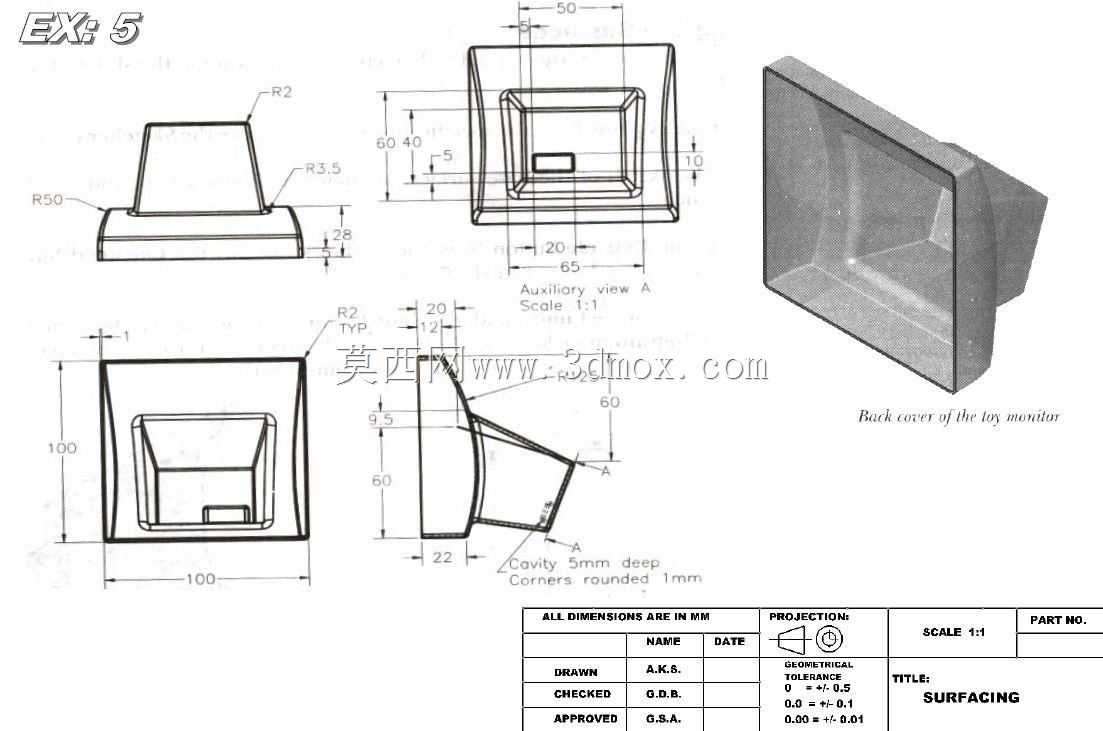

　　设计过程中首先确定的是腔体深度参数，图纸标注的5mm深腔体并非均匀壁厚，而是在靠近显像管锥面的位置做了随形壁厚调整，所有转角位置统一做1mm圆角过渡，这一细节并非单纯为了外观顺滑，而是考虑到注塑成型时的熔体流动特性，避免锐角位置出现应力集中导致的成型开裂，同时也能减少日常使用中边角磕碰带来的壳体破损。从尺寸边界来看，壳体正面安装面的外轮廓尺寸为100mm见方，背部突出的锥段长度为60mm，安装面与锥段衔接位置做了R50的大圆弧过渡，这一弧度刚好匹配小尺寸显像管的玻璃锥面曲率，装配时可以让壳体与显像管表面形成均匀的贴合间隙，避免硬接触顶裂玻璃管壳。

　　在安装结构的设计上，壳体正面的法兰边预留了28mm宽度的安装平面，平面上设置的R3.5小凸台是用于和前壳的卡扣位对位，R2的小凸起则是定位柱的避让槽，装配时不需要额外打螺丝，依靠塑料卡扣的弹性变形即可完成前后壳的固定，能有效提升产线的装配效率。辅助视图里标注的20mm、65mm等内部尺寸，是围绕显像管尾部的高压包、偏转线圈等元件做的避让空间，其中靠近中心位置的小矩形槽，是用于引出高压引线的走线槽，槽边做了翻边处理，避免引线被塑料锐边割破绝缘层。

　　从结构强度的角度考量，壳体背部的锥面并非等斜率斜面，而是在靠近安装法兰的位置做了5mm的加厚段，这一位置是整机壁挂或者桌面摆放时的主要受力点，加厚处理可以避免长期受力出现的形变翘曲。同时锥面与安装面衔接的位置设置了一圈隐性的加强筋，筋位高度3mm，厚度1.5mm，不会在壳体外表面留下缩痕，又能将法兰边受到的装配应力均匀分散到整个锥面，避免局部应力集中导致的卡扣断裂。

　　实际建模过程中需要注意，所有曲面的拼接位置都要保持G1连续，尤其是辅助视图A向展示的内腔曲面，不能出现折线拐点，否则注塑脱模时会出现卡模问题。图纸标注的未注公差遵循ISO2768-mK标准，安装面的平面度公差控制在0.2mm以内，保证前后壳装配后不会出现明显的拼缝。另外，壳体的外表面没有设置多余的装饰筋条，整体保持顺滑的曲面形态，一方面是为了降低注塑模具的加工难度，另一方面也方便后续的表面喷涂、丝网印刷等后处理工序，减少表面瑕疵的出现概率。

　　在安装边界的校核上，需要重点确认腔体内部的最小净空尺寸，距离显像管锥面的最小间隙要保留2mm以上，避免生产过程中的尺寸公差累积导致壳体顶到显像管，造成玻璃部件的损坏。同时走线槽的位置要对准高压包的引线出口，引线穿出后可以顺着锥面的弧度自然延伸到接口位置，不会出现线材弯折角度过大的问题。整个结构的壁厚控制在2mm到3mm之间，根据不同位置的受力需求做渐变调整，既不会因为壁厚过薄导致壳体强度不足，也不会因为壁厚过厚出现注塑缩痕、成型周期过长的问题。
