双绞螺旋线圈电力绕组结构设计

　　在电力输配、电子电源类设备的电磁转换单元中，绕组结构的形态直接决定了设备的电磁耦合效率、散热表现与空间利用率，双绞螺旋线圈作为一种特殊的绕组形态，常被应用在对电磁干扰抑制、电流均衡性有较高要求的电源变压器、滤波电感等器件内部。不同于常规单层或多层平绕线圈，双绞螺旋结构采用两根等径导体同步螺旋扭转成型，两根导体在空间上呈对称交错排布，这种结构从根源上抵消了单根导体绕制时产生的分布电容与邻近效应损耗，在高频开关电源的变压器绕组场景中，能有效降低绕组的交流电阻，减少大电流工况下的绕组温升，避免局部过热导致的绝缘层老化加速。

　　从实际设备装配的角度看，这类双绞螺旋线圈的成型需要严格控制螺旋升角与扭转节距，每一段螺旋的曲率半径需要保持一致，否则两根导体的长度差会导致电流分配不均，在工作时出现单根导体过流的问题。设计这类线圈结构时，首先要匹配磁芯的窗口尺寸，线圈的整体外径不能超过磁芯窗口的有效容纳边界，两端的引出端需要预留足够的直线段长度，方便后续与接线端子、引脚进行焊接或压接装配，同时引出端的弯折位置需要避开螺旋段的应力集中区，防止长期受振动工况影响出现导体断裂的问题。在小功率电源模块的应用场景中，这类双绞螺旋线圈常作为共模电感的绕组使用，两根导体分别穿过磁环后按双绞螺旋形态排布，能够在有限的空间内获得足够的绕组匝数，同时双绞结构可以让两根导体产生的磁场在磁芯内同向叠加，对外界的电磁辐射则相互抵消，满足电子设备的电磁兼容性要求。在特种电源变压器的设计中，双绞螺旋线圈还可以作为平衡绕组使用，对称的结构能够保证变压器原副边之间的耦合系数一致，减少漏感带来的电压尖峰，提升电源输出的稳定性。

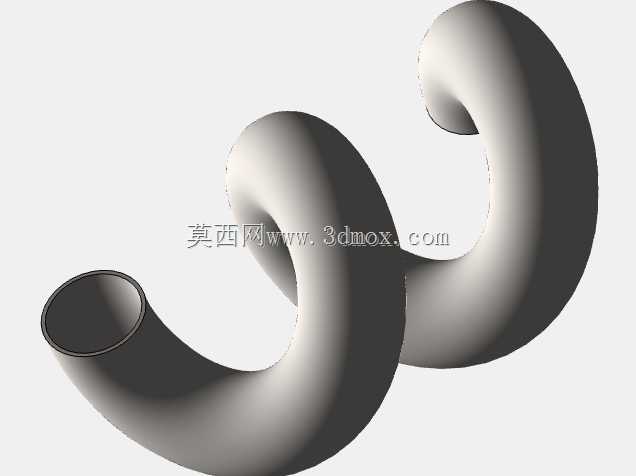

　　从结构建模的角度看，这类线圈的三维建模需要重点处理螺旋扫掠的路径参数，双绞路径的生成需要保证两根导体的中心线始终保持等距，扭转角度沿路径方向均匀变化，避免出现导体局部贴合或者间隙过大的问题，扫掠用的导体截面需要根据实际载流量选择对应直径的圆形截面，同时要考虑绝缘层的厚度预留，保证两根导体之间、线圈与磁芯之间的绝缘距离满足安规要求。在实际安装时，这类螺旋线圈不需要额外的骨架支撑，依靠自身螺旋形态的刚性就可以固定在磁芯的指定位置，部分需要加固的场景会在螺旋间隙填充导热绝缘胶，既可以提升线圈的散热能力，也能进一步固定线圈位置，避免设备运输、运行过程中的振动导致线圈移位。

　　不同于常规绕制线圈容易出现的排线不齐、层间错位问题，双绞螺旋线圈的整体结构一致性更好，在自动化绕制设备上可以实现一次成型，生产过程中的参数一致性更容易控制，适合批量应用在中小功率的电源类电磁器件中。在高压小电流的应用场景中，这类双绞结构还可以通过调整两根导体之间的绞合节距，调整绕组的分布电容参数，匹配电路的谐振频率要求，减少高频工况下的信号畸变。需要注意的是，这类线圈的螺旋弯曲半径不能过小，否则会导致导体内部的应力过大，在弯折处出现导体截面变形，有效载流面积下降，长期工作时容易出现局部过热，设计时需要保证螺旋的最小弯曲半径不小于导体直径的3倍，同时引出端的弯折处需要做圆弧过渡，避免尖角处的电场集中导致绝缘击穿。在散热设计上，双绞螺旋结构的相邻导体之间存在均匀的间隙，空气或者导热填充胶可以顺着螺旋间隙流动，相比紧密叠绕的线圈散热面积更大，温升分布更均匀，在相同载流量下可以选用更小线径的导体，缩小整个电磁器件的整体体积。
