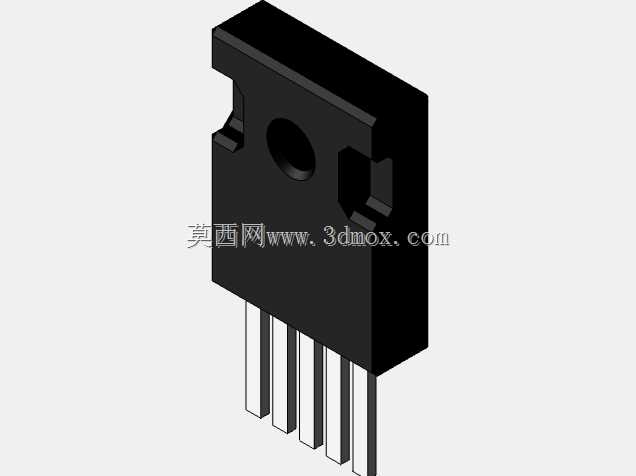

TO-247-5封装功率半导体器件三维结构

　　在工业电源、新能源逆变、大功率驱动电路的PCB布局设计环节，封装器件的三维结构准确性直接决定了板件装配的良率与后期散热方案的可行性，TO-247-5封装的功率器件作为大电流通路中的核心半导体承载结构，其三维建模的精度直接影响结构工程师完成器件布局、绝缘间距校核、散热片适配的全流程效率。从实际工程应用场景来看，这类五引脚直插封装的器件常被用于大电流线性稳压、低压差功率输出、大电流开关控制回路中，相比常规三引脚TO-247封装，额外的引脚可实现电流采样、使能控制、多通路信号引出的功能，在工业开关电源的次级整流、伺服驱动器的功率输出级、光伏储能的MPPT控制回路中都有极高的应用占比。做这类器件的三维建模时，首先要明确安装边界的约束条件：塑封主体的安装定位孔是整器件的装配基准，建模时需要严格对应实物的孔位公差，确保散热片安装时螺丝可以顺利穿过，不会出现孔位错位导致的器件应力翘起问题；引脚的伸出长度、引脚间距需要完全匹配PCB焊盘的设计规范，五根引脚的排列顺序、引脚宽度、引脚厚度都要按照实际封装的公差带做中位值建模，避免出现插件时引脚无法顺利过孔、或者焊盘与引脚偏移导致的虚焊问题。

　　从结构设计思路来看，塑封主体的黑色环氧部分需要还原实际的脱模斜度，主体侧面的定位凹槽是自动化插件时设备识别定位的关键特征，建模时不能省略该结构，否则在做自动化产线的插件仿真时会出现定位偏差；主体顶部的圆形安装孔需要做沉台特征处理，匹配螺丝头的沉入深度，避免螺丝拧紧后高出塑封平面导致的绝缘距离不足问题。引脚部分采用直插式结构设计，每根引脚的根部与塑封主体的衔接处需要做圆弧过渡处理，还原实际器件封装时的引脚固定结构，避免建模时出现直角锐边导致的结构失真，同时引脚的平直段长度需要预留波峰焊时的吃锡深度，在做PCB装配仿真时可以准确模拟焊锡爬升的高度区间。

　　在散热适配的设计考量上，塑封主体与散热片贴合的背面需要保证平面度特征，建模时该面不做额外的纹理或凹凸结构，确保热阻仿真时可以准确计算接触热阻，对应不同功率等级下的散热片选型参考；器件安装后与周边电容、电阻、接线端子的安全间距需要通过三维模型做干涉检查，尤其是高压应用场景下，塑封主体到周边带电体的爬电距离需要满足安规要求，通过三维结构的剖面测量可以快速校核间距是否达标，省去后期打样后反复修改PCB的成本。很多结构工程师在做这类封装建模时容易忽略塑封主体边角的倒角特征，实际生产中环氧塑封件的边角都会做微小的圆角处理，避免运输、插件过程中出现边角崩裂，建模时加入该特征可以让模型更贴近实物状态，在做整机装配的爆炸视图、生产作业指导书渲染时也能获得更真实的效果。另外，引脚的末端需要做轻微的倒角处理，对应实际器件引脚的切脚工艺，方便插件时顺利导入PCB焊盘孔，不会出现引脚顶到焊盘边缘导致的器件浮高问题。

　　从实际选型适配的角度，该封装结构的器件可以兼容常规TO-247封装的散热片安装孔位，在旧款三引脚器件升级为五引脚多功能器件时，不需要重新开模制作散热片，只需要调整PCB的焊盘布局即可完成升级，这一封装结构的兼容性设计也是其在工业电源领域被广泛应用的重要原因。建模过程中还需要考虑器件在波峰焊过程中的热变形影响，塑封主体的厚度设计需要匹配不同焊接温度下的形变量，模型中保留的塑封厚度参数可以为后期的热仿真提供准确的结构基础，帮助工程师评估焊接过程中是否会出现塑封体变形导致的引脚偏移问题。
