96款雷诺梅甘娜汽车玻璃结构三维设计

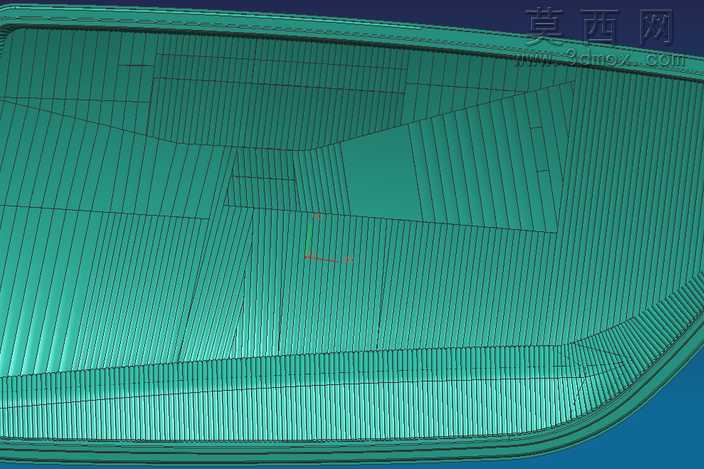

本作品为96款雷诺梅甘娜车型配套汽车玻璃的三维结构设计成果，建模过程依托NX平台完成全流程参数化构建，全程围绕实车玻璃的装配适配需求展开设计。建模初期先梳理汽车玻璃的双曲率曲面特征，通过草绘勾勒玻璃的外轮廓边界与安装基准线，结合实车的A柱、车顶、C柱衔接位置的装配公差要求，搭建曲面构建的控制线网，确保玻璃外表面的弧度与整车流线造型完全匹配，避免出现装配后与车身覆盖件产生缝隙、阶差的问题。曲面构建阶段采用多截面曲面、桥接曲面等命令完成主体曲面的生成，反复调整曲面控制点的位置与权重，保证玻璃表面的光顺度满足G2连续要求，避免曲面出现褶皱、曲率突变的问题，还原原车玻璃的通透曲面质感。结构设计层面，重点还原玻璃内侧的安装定位结构、加强筋布局与密封贴合面，图中展示的内侧细密筋条结构，是建模过程中按照玻璃安装后的受力分布规律设计的加强结构，既可以提升玻璃安装后的结构稳定性，也能为玻璃与密封胶条、车身安装位的贴合提供定位基准，所有筋条的厚度、间距都参考原车玻璃的结构参数设置，确保与实车结构的一致性。材质设计上针对汽车玻璃的半透明、高反光特性，调整材质的透明度、折射率与反射参数，还原钢化玻璃的视觉质感，同时区分玻璃本体与内侧安装结构的材质差异，让模型的结构层次更加清晰。整个建模过程严格遵循汽车零部件的设计规范，所有结构尺寸都参考实车测绘数据设置，曲面精度满足后续开模、装配验证的使用需求，可用于汽车外观改装参考、玻璃配件开发验证、整车装配干涉检查等场景，模型完整保留了玻璃的内外侧所有结构细节，无缺失面、破面等建模问题，结构分层清晰，可根据使用需求对不同结构部分进行单独编辑调整。
