大众捷达汽车玻璃曲面结构三维设计

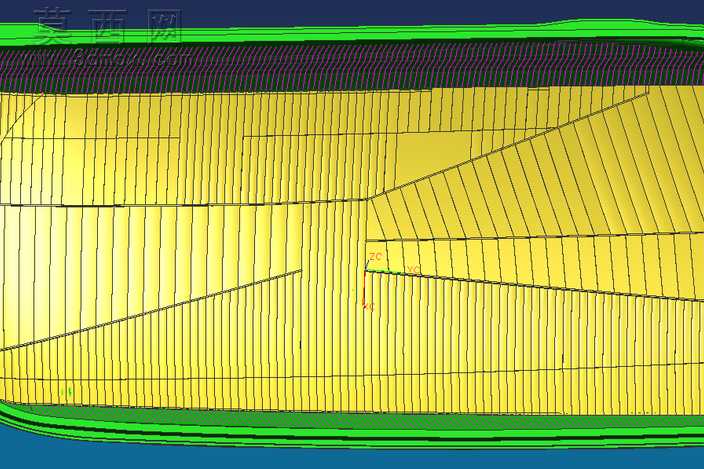

本作品围绕大众捷达车型的配套汽车玻璃开展三维结构设计，建模阶段依托NX软件的曲面造型模块完成全流程构建，首先基于实车玻璃的外轮廓测绘数据搭建基础边界曲线，通过扫掠、网格曲面等命令生成玻璃的基础曲面形态，过程中反复调整曲面的曲率参数，匹配捷达车型前挡风与侧窗区域的车身安装弧度，保证玻璃曲面与车身钣金安装位的贴合精度。材质设置上针对汽车夹层玻璃的物理特性进行参数调试，还原玻璃的高透光属性与轻微的光线折射效果，同时对玻璃边缘的黑色印刷边框做了单独的材质区分，模拟原车玻璃的包边密封结构细节。结构设计层面充分考虑汽车玻璃的安装适配性，在曲面边缘预留了与车身胶条匹配的安装余量，对玻璃的厚度参数做了符合车用安全玻璃标准的设定，还原了夹层玻璃中间膜的分层结构特征。设计过程中重点优化了曲面的光顺性，通过曲率分析工具反复检查曲面的连续性，消除曲面拐点与褶皱，保证玻璃外表面的空气动力学性能符合车辆行驶的风阻要求，同时兼顾车内驾乘人员的视野范围，通过视角模拟验证不同坐姿下的视野无遮挡效果。建模过程中对玻璃的安装定位点做了精准的坐标标注，方便后续与车身总装模型做装配匹配，所有曲面均采用参数化建模方式构建，后续可根据不同年款捷达车型的尺寸调整参数快速生成适配版本，模型的曲面精度满足后续开模生产、改装配件开发的使用需求，整体结构完整还原了量产车用玻璃的全部细节特征，可用于汽车维修配件建模、车辆改装设计、汽车教学演示等多种场景。
