CADDXFPV Ant精简版FPV镜头安装基座结构

　　做穿越机装机结构设计快八年，经手的FPV镜头适配结构少说也有几十款，这次拆解复现的这款CADDXFPV Ant精简版安装基座，是专门给轻量化牙签机、室内小圈机做的适配结构，很多刚入门的结构设计师容易把FPV镜头座当成简单的固定件，实际装机的时候才会发现，镜头的安装同轴度、减震冗余、安装边的避让空间，每一处细节都直接影响飞行时的图传成像效果，甚至会因为安装干涉导致镜头对焦偏移、飞行中画面抖动果冻。

　　先从实际应用场景说，这类精简版镜头基座主要适配2寸以下的微型FPV机型，包括室内无刷小圈机、1.6寸牙签机、微型花飞机，这类机型的整机起飞重量普遍控制在50g以内，对每个结构件的重量控制要求到0.1g级别，所以这个基座在设计的时候没有做多余的加强筋，主体安装法兰做了0.8mm的壁厚，既保证安装时的结构强度，不会因为拧固定螺丝导致基座变形挤歪镜头，又尽可能把冗余的材料全部去掉，适配微型机的减重需求。

　　从实际用途来看，这个基座的核心作用有三个：第一是给FPV镜头提供精准的定位基准，镜头装入基座内筒之后，光轴和机身中轴线的偏移量控制在0.2mm以内，避免装机之后画面出现偏斜，不需要后期在飞控里做大量的画面角度校准；第二是提供稳定的安装界面，背部的方形法兰边和机身碳板的安装孔位完全匹配，法兰边四个角做了0.3mm的倒角，不会刮伤机身的印刷线路板，也避免安装时应力集中导致碳板开裂；第三是预留了镜头调焦的操作空间，内筒和镜头外圈的配合间隙控制在0.1mm，既不会因为间隙过大导致镜头飞行中晃动，也不会因为间隙过小导致调焦的时候卡涩，装机之后不用拆下整个基座就能直接转动镜头调焦圈调整焦距。

　　再讲设计思路，做这类微型FPV配件的结构设计，最核心的原则是“够用就好，不做冗余”，很多新手设计师做镜头座的时候会照搬大尺寸机型的结构，做很厚的安装壁、加很多没必要的减震槽，结果就是结构件重量超标，装在小机身上反而导致整机重心偏移。这个基座的设计首先是做了配合尺寸的公差匹配，镜头安装位的内径按照镜头外圈的公称尺寸做H7级的公差配合，保证不同批次的镜头都能顺利装入，不会出现过松或者过紧的情况；其次是安装法兰的孔位做了对位缺口，安装的时候不需要反复比对孔位，对准缺口就能直接穿固定螺丝，减少装机时的调整时间；另外镜头前端的突出长度做了精准控制，镜头装入基座之后，前端镜片和基座端面的距离刚好是1.2mm，既可以给镜头镜片提供一定的防磕碰保护，又不会因为基座边框挡住镜头的拍摄视角，不会出现画面边缘暗角的问题。

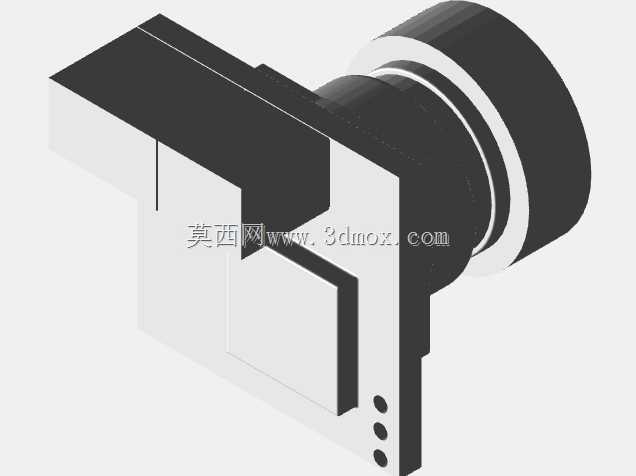

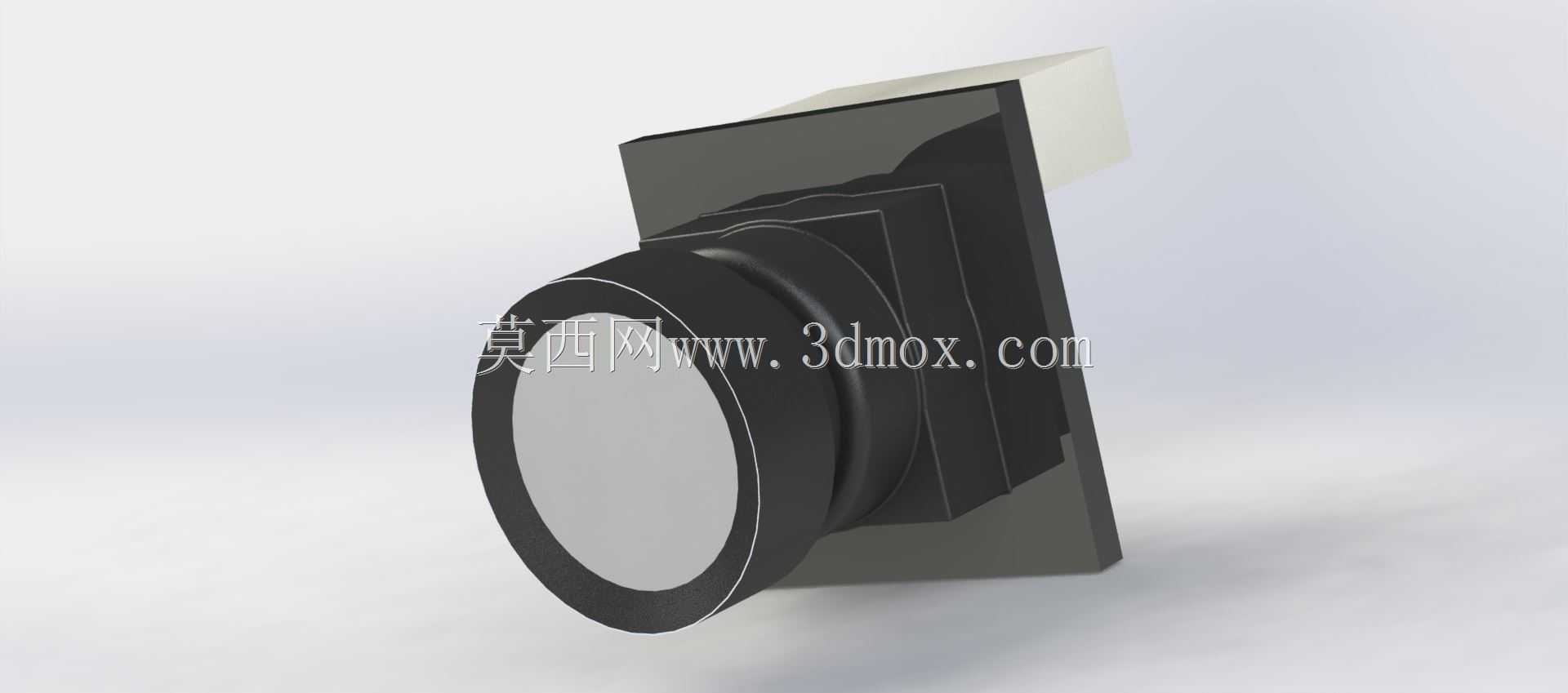

　　关于外形尺寸和安装边界，这个基座的整体外轮廓是方形法兰加圆形镜筒的结构，方形法兰的边长是14mm，刚好适配微型FPV机架的标准14mm安装孔距，两个固定螺丝的中心距是12mm，用M1.2的微型自攻螺丝就能完成固定；圆形镜筒的外径是10mm，突出法兰面的长度是8mm，镜筒的内壁做了一圈0.2mm深的定位台阶，镜头装入之后顶到台阶就到了设计安装位置，不会出现装得过深顶到背部的图传排线，也不会装得过浅导致镜头固定不牢。安装的时候需要注意，法兰和机身碳板之间不需要额外加减震海绵，因为这个尺寸的机型本身震动量级很小，加厚海绵反而会抬高镜头位置，导致整机重心上移影响飞行手感，只要在固定螺丝上点少量的螺纹胶，避免飞行中螺丝松动就可以。另外基座的背部做了0.5mm深的排线避让槽，图传的FPC排线可以从避让槽里顺出来，不会被基座和碳板夹住导致排线折断，这个细节很多第三方仿制的镜头座都没做，装机的时候经常会出现压坏排线的问题，也是原厂结构设计里考虑比较周全的地方。

　　实际装机测试的时候，这个基座的结构刚性足够，做满油门的花飞动作也不会出现镜头共振的情况，画面果冻效应控制得比很多3D打印的定制镜头座要好，因为注塑成型的结构件一致性更好，壁厚均匀，不会出现3D打印件常见的密度不均、局部刚性不足的问题。对于做微型FPV机架设计的工程师来说，这个基座的安装尺寸可以直接作为机架镜头安装位的设计基准，不需要再额外做适配结构，能大幅缩短机架的研发周期，也能减少装机时的配件适配问题。
