CATIA环境下机械块类定位支撑零件结构设计

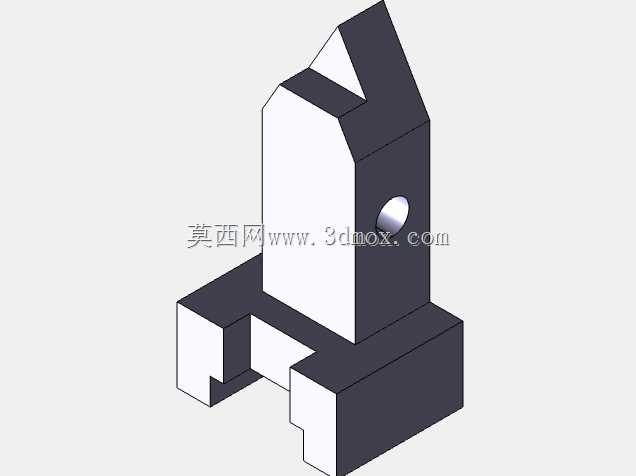

　　在非标自动化生产线的工装夹具设计、小型机电设备的内部安装支架设计场景中，这类块类定位支撑零件是极为常见的基础结构件，日常做三维建模练习时，这类零件也是练习实体拉伸、切除、特征倒角、孔位定位的典型载体，很多刚接触三维结构设计的工程师，都会从这类带异形切口、侧向安装孔的块类零件入手，熟悉建模软件的特征逻辑与工程图的尺寸标注规范。从实际使用场景来看，这类零件多作为设备内部的定位挡块、小型元器件的安装支座，或是工装夹具上的压紧支撑块使用，比如在小型电子元件的组装治具里，这类块体可以通过底部的卡槽卡接在治具基板的铝型材槽内，上部的V型切口可以用来定位圆柱形的引脚或者小型轴类零件，侧向的通孔用来穿装锁紧螺钉，调整好位置后直接锁紧固定，不需要额外加工复杂的安装结构，拆装调整都很方便。做这个零件的结构设计时，首先要明确安装边界：底部的两个凸台卡槽尺寸需要匹配常用的工业铝型材槽宽，常规2020铝型材的槽宽在6mm左右，卡槽的凸台厚度要控制在5.8mm，保证装配时能顺畅滑入型材槽，同时不会有过大的旷量；主体立板的高度要根据实际需要支撑的元器件高度确定，立板上部的斜切切口角度一般设置为45度，既可以避免锐边划伤操作人员，也能在定位零件时起到导向作用，让待定位的零件顺着斜面滑入定位位置，不需要反复对准位置。

　　侧向的安装孔位要设置在立板的中心高度位置，孔的直径根据常用的M4锁紧螺钉匹配，设置为4.2mm的光孔，保证螺钉可以顺畅穿过，孔的深度要贯穿立板，锁紧时螺钉的端面可以直接顶在铝型材的槽底，保证锁紧后的固定强度，不会因为设备运行的振动出现位置偏移。建模过程中要注意特征的先后逻辑，首先绘制底部的安装底座草图，拉伸生成底座实体后，再绘制上部立板的轮廓，这里要注意立板和底座的衔接位置要做R2的圆角过渡，避免应力集中，因为这类零件如果用在有频繁压紧动作的工装位置，直角衔接处很容易因为长期受交变应力出现开裂，圆角过渡可以大幅提升结构的抗疲劳强度。

　　之后再做上部的斜切特征，切除多余的材料，一方面减轻零件的整体重量，另一方面也形成导向定位的斜面，斜切完成后要对切口的锐边做0.5mm的倒角，去除加工毛刺。最后做侧向的通孔特征，孔的位置要保证和立板两个侧面的距离对称，避免锁紧时出现受力不均的情况，孔的两端也要做0.3mm的倒角，方便螺钉穿装，也不会因为孔口的锐边刮伤螺钉的螺纹表面。从实际加工的角度来看，这类零件如果采用6061铝合金加工，所有特征都可以通过三轴铣床一次装夹完成，不需要二次翻面，加工成本很低，适合批量制作；如果是用于承重要求更高的位置，也可以换成45号钢材质，做发黑防锈处理，整体的结构强度完全可以满足常规工装的使用需求。

　　设计时还要注意零件的整体外形尺寸不能过大，要保证在安装空间内不会和周边的运动部件产生干涉，比如在治具上安装时，要核算立板上部的突出高度，保证气缸下压的行程范围内不会碰到立板的顶端，底部的卡槽长度也要足够，保证卡入铝型材后有足够的接触面积，锁紧后不会出现偏转。很多新手在做这类零件建模时，容易忽略卡槽和安装孔的位置公差，比如卡槽的宽度尺寸公差如果设置过大，装到型材上就会出现晃动，定位精度达不到要求，如果公差设置过小，又会出现装不进去的情况，实际设计时一般把卡槽的宽度公差设置为H7，配合铝型材的槽宽公差，既能保证装配顺畅，又能保证定位精度。另外上部的V型定位切口的角度公差也要控制在±0.5度以内，否则定位圆柱类零件时会出现接触不良，定位偏移的问题。这类零件虽然结构简单，但是在实际设备里的使用量很大，每一个细节的尺寸设计都会影响最终的装配效果和使用稳定性，做建模练习的时候不能只追求外形相似，还要结合实际的安装场景、加工工艺、受力情况去调整每一个特征的尺寸和参数，这样建出来的模型才具备实际工程价值，而不是单纯的几何外形堆砌。
