壁挂式倾斜安装43寸信息亭结构设计

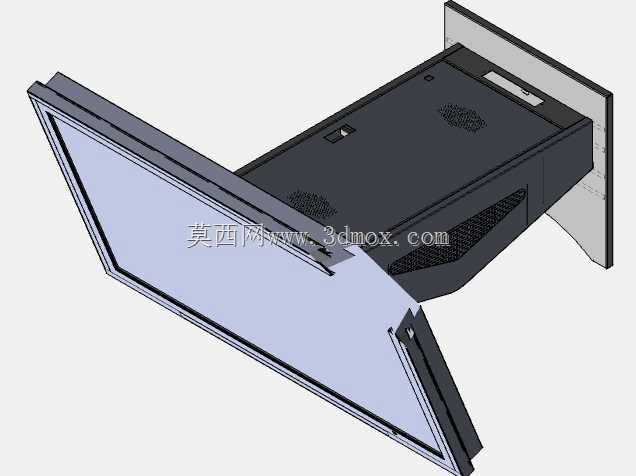

　　这款壁挂式信息亭的结构设计，核心围绕公共场景下的信息展示与交互需求展开，在做整体结构排布时，首先考虑的是壁挂安装后的操作视角问题，常规竖直壁挂的显示屏幕，站立状态下用户视线与屏幕夹角过大，容易产生反光、视角偏移导致的内容辨识困难，因此将屏幕支撑结构设计为下倾式悬臂结构，让屏幕整体与竖直墙面形成固定倾斜角度，匹配成年人站立时的自然视线高度，减少长时间查看信息时的颈部疲劳，同时倾斜的屏面也能在一定程度上规避顶部直射光源产生的屏幕反光，提升公共场景下的信息可读性。

　　从安装边界来看，整体结构采用背部贴墙安装的形式，背部固定座为整块钣金折弯件，预留了对应标准壁挂点位的安装孔位，可直接适配常规混凝土墙面、轻钢龙骨墙面的膨胀螺栓固定需求，安装完成后整体结构向外伸出的距离经过严格控制，避免在通道类场景下占用过多通行空间，同时悬臂结构的内部做了加强筋排布，在控制整体钣金厚度、降低设备自重的前提下，保证屏幕长期悬挂不会出现结构变形、屏体下垂的问题。屏幕边框采用窄边钣金折弯设计，在保证屏幕边缘防护强度的同时，尽可能压缩边框宽度，提升屏占比，让信息展示区域的有效面积最大化。

　　设备的主体容纳腔体设置在屏幕与背部固定座之间的倾斜空间内，这个腔体内部预留了显示驱动板、电源模块、散热组件的安装位，腔体表面开设了阵列式通风散热孔，孔位的排布方向顺着倾斜结构的走向，利用热空气自然上升的原理形成被动散热风道，无需额外加装散热风扇即可满足常规公共场景下长时间连续运行的散热需求，同时散热孔的开孔尺寸做了安全防护设计，避免外部异物、液体飞溅进入腔体内部损坏内部元器件，腔体的检修盖板设置在结构下侧，日常维护时无需拆卸整体固定结构，只需打开下侧盖板即可完成内部元器件的检修与线路更换，大幅降低后期运维的操作难度。

　　在实际应用场景中，这类信息亭可部署在政务大厅、医院门诊、交通枢纽、商业综合体的公共通道区域，承担信息公示、导览查询、广告发布的功能，结构设计时充分考虑了公共场景下的使用耐久性，所有钣金连接位均采用焊接加紧固件双重固定，屏幕边缘做了圆角过渡处理，避免尖锐边角对过往人员造成磕碰伤害，屏幕表面的防护层与边框做了齐平设计，不易积存灰尘，日常清洁时可直接擦拭屏面与边框，无清洁死角。

　　做结构建模时，针对悬臂部分的受力做了重点校核，固定座与悬臂的连接位采用加厚钣金折弯并增加三角加强筋，分散屏幕自重带来的集中应力，保证在长期承重状态下结构形变量控制在允许范围内，不会出现屏幕角度偏移、连接位松动的问题。内部走线全部顺着腔体内部的走线槽排布，避免线路与散热孔、活动结构产生干涉，同时在进线位置预留了防水胶圈的安装位，适配墙面布线的穿管需求，让外部进线可直接通过穿管进入设备腔体，外露线路全部隐藏在结构内部，整体外观整洁无多余外露部件。屏幕的开合角度在建模时做了限位设计，避免安装或检修时屏幕翻开角度过大拉扯内部连接线，同时限位结构带有阻尼特性，检修时可将屏幕临时固定在合适的开合角度，无需额外支撑即可完成内部操作。
