18.5英寸铝合金材质显示器外壳结构设计

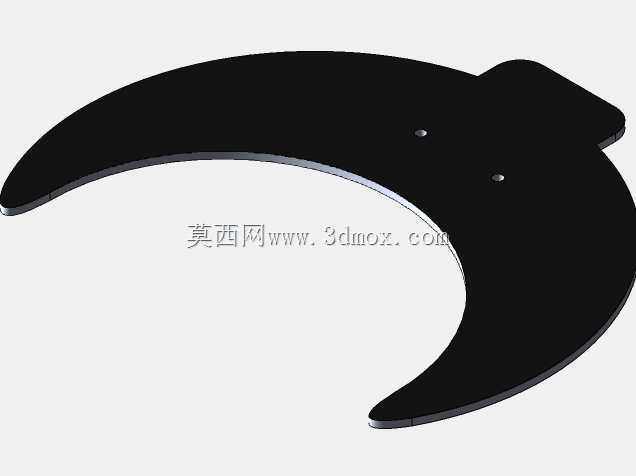

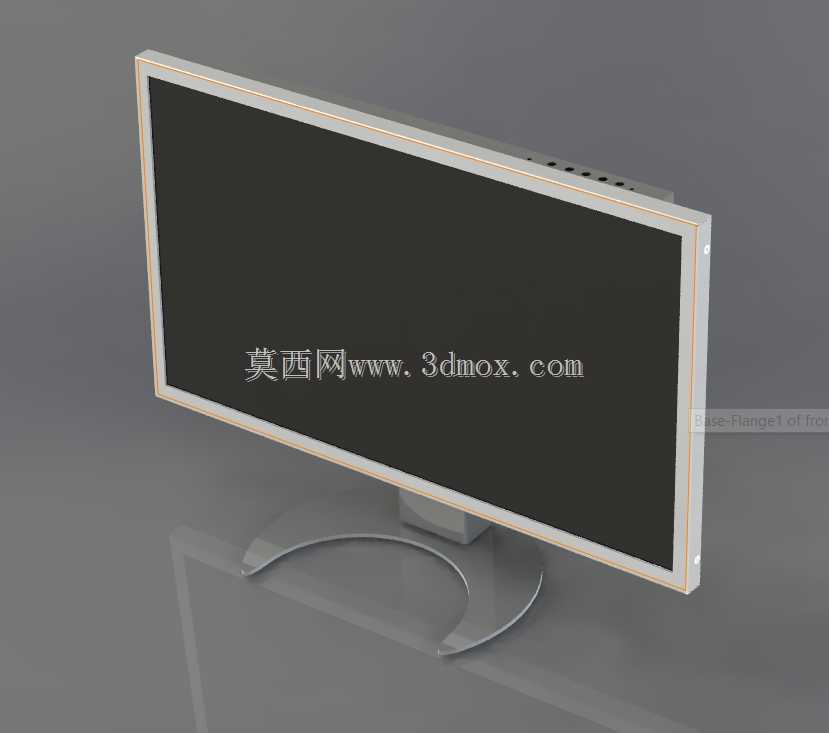

　　这款18.5英寸显示器外壳采用铝金属板材加工成型，在桌面办公、工业工位监控、商用自助终端等场景都有适配空间。日常桌面办公场景下，外壳的弧形底座设计预留了足够的桌面接触面积，重心落在底座支撑弧的中心区域，即使桌面存在轻微倾斜或者受到日常触碰，整机也不会出现侧翻风险，底座与桌面的接触边缘做了圆弧过渡，不会刮伤木质、玻璃等各类桌面材质。工业工位场景中，铝合金材质的外壳抗电磁干扰能力优于普通塑料壳体，能在车间存在一定电磁杂波的环境下，减少外界信号对内部显示驱动板的影响，同时金属壳体的散热效率更高，长时间连续运行时，内部驱动板、背光模组产生的热量可以通过壳体快速传导散出，避免高温导致的元器件老化加速问题。

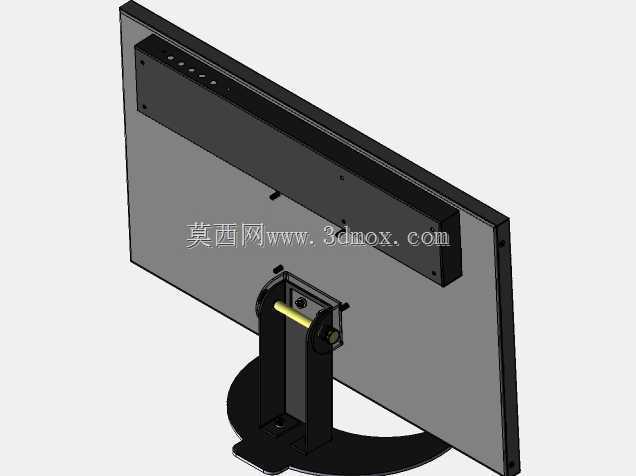

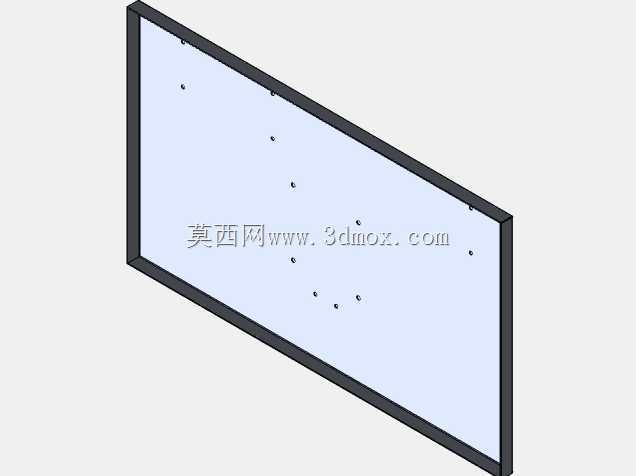

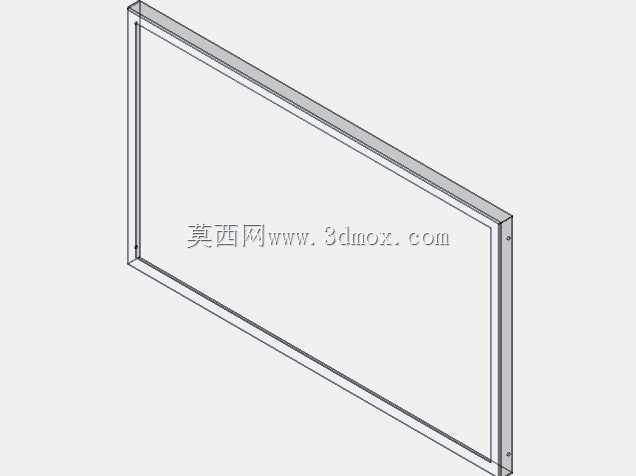

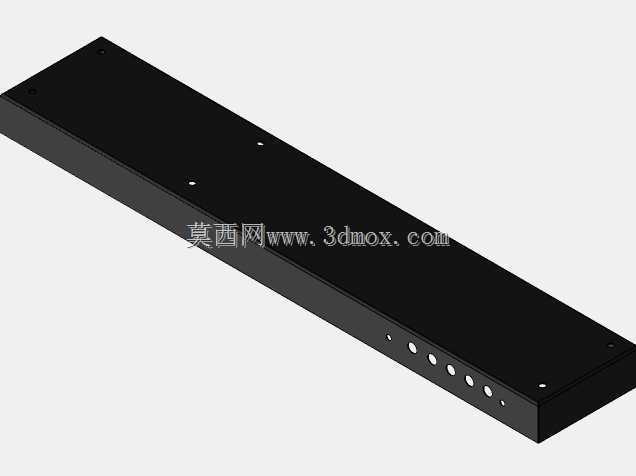

　　从结构设计思路来看，整个外壳采用分体式拼接结构，前框、后壳、底座三个主要部件通过卡扣与隐藏式螺丝连接，前框的屏幕贴合位预留了0.3mm的缓冲胶条安装槽，安装液晶面板时可以通过胶条填充间隙，既可以避免硬接触导致的面板碎裂，也能阻挡灰尘从边框缝隙进入屏幕内部。后壳的上部开设有多组横向排布的散热格栅，格栅的开孔方向斜向下设置，既能保证空气流通带走热量，也能防止上方掉落的杂物、液体直接进入壳体内部。后壳的下部预留了壁挂安装孔位，孔位间距符合常规小型显示器的壁挂标准，用户如果需要将显示器挂装在墙面、设备支架上，不需要额外改装壳体，直接通过标准壁挂件即可固定。

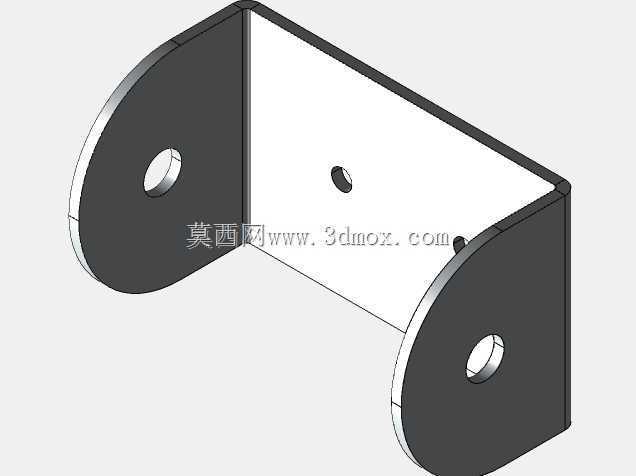

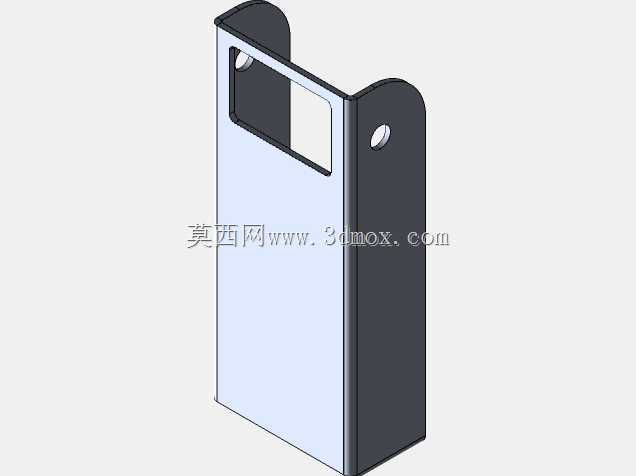

　　安装边界方面，外壳的整体宽度控制在440mm以内，高度在包含底座的状态下为320mm左右，厚度仅35mm，在桌面摆放时不会占用过多的纵深空间，即使是深度较浅的工位桌也能轻松放置。屏幕安装位的内框尺寸严格匹配18.5英寸16:9比例的液晶面板，四周的固定柱位置对应常规面板的安装螺孔，不需要额外调整孔位即可完成面板装配。底座与后壳的连接部位采用可转动的转轴结构，转轴的阻尼力度经过匹配调整，用户可以根据自身坐姿调整屏幕的俯仰角度，调整范围在-5度到15度之间，调整过程中不会出现松动或者卡顿的情况，调整到任意角度都能保持稳定支撑。

　　外壳的表面处理采用细磨砂阳极氧化工艺，既保留了铝合金的金属质感，也不容易残留指纹和污渍，日常清洁只需要用干布擦拭即可。边框的宽度控制在12mm左右，在保证结构强度的前提下尽可能收窄边框，提升屏幕的视觉占比，适合多屏拼接的使用场景，相邻屏幕之间的边框间隙不会过宽影响视觉连贯性。壳体的边角全部做了R3的圆角处理，没有尖锐的棱角，在搬运、安装过程中不会划伤操作人员，也符合日常使用的安全要求。内部的走线空间预留充足，驱动板、电源板、背光排线的位置都设置了对应的走线卡槽，装配时可以将线材规整固定在卡槽内，避免线材晃动产生异响，也能防止线材与散热格栅接触被高温烤坏。
