适配Arduino开发板的原型板安装防护外壳

　　这款嵌入式开发配套壳体，主要面向电子原型开发、教学实验、小型嵌入式设备试制场景设计，解决日常原型搭建过程中开发板与面包板裸露易短路、积灰、受外力磕碰损坏的问题，同时能规整零散接线，避免杜邦线拉扯导致的引脚脱焊、接触不良故障。日常在高校电子实验室、创客空间、个人嵌入式开发工位中，这类壳体的使用频率极高，很多开发者在完成原型功能验证后，也可直接依托该壳体做小批量功能样机的外壳适配，省去重新开模打样的前期成本。

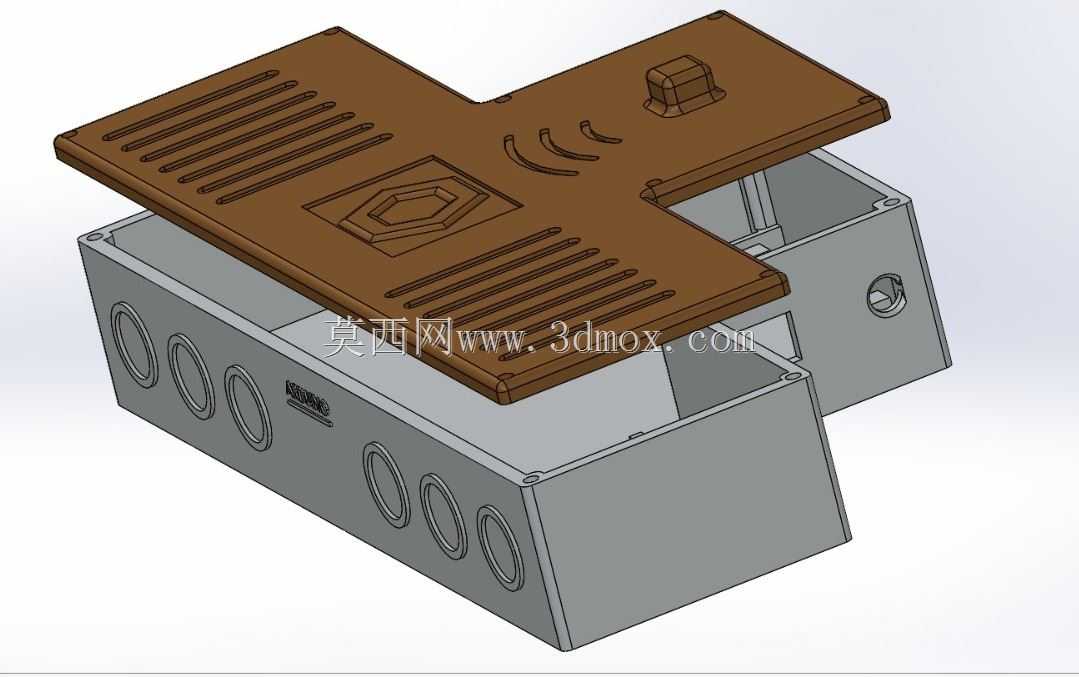

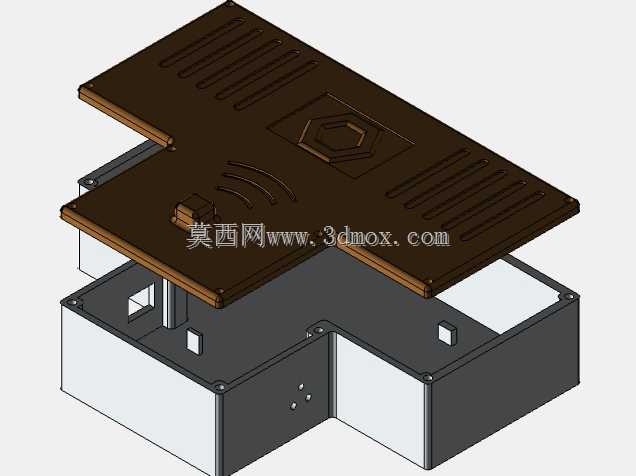

　　从结构功能来看，壳体采用上下分层的布局设计，下层为带安装柱的容纳腔体，腔体内部预留了Arduino标准开发板的安装位，四个角的定位柱高度匹配开发板安装孔位，不需要额外加装铜柱即可直接通过螺丝固定开发板，腔体侧边预留了对应开发板USB接口、电源接口、外接引脚排母的开口位置，安装完成后所有对外接口都能正常插拔使用，不需要额外开孔改造。腔体相邻的空余区域专门预留了标准尺寸原型板（面包板）的放置空间，底部做了浅槽限位，原型板嵌入后不会随设备挪动发生位移，开发板与原型板之间预留了足够的接线空间，不会出现杜邦线弯折过度导致的线芯断裂问题。上层盖板做了多组长条型散热通槽，对应开发板主控芯片、电源芯片的发热位置，保证长时间通电运行时热量能及时散出，避免密闭空间内积热导致芯片运行不稳定；盖板表面还做了六边形标识凹槽与信号标识纹路，既可以作为安装方向的识别标记，也能提升盖板的结构强度，减少薄盖板受外力按压出现的形变问题。

　　设计过程中优先考虑了安装维护的便捷性，上下壳体采用侧边螺丝固定的方式，所有固定孔位都做了沉头处理，螺丝锁紧后表面平整无凸起，不会刮蹭桌面或其他设备。壳体的边角全部做了R2圆角过渡，没有尖锐棱角，在教学场景中使用能避免划伤使用者。安装边界方面，下层腔体的内部净空高度为22mm，除了容纳标准厚度的Arduino开发板与8mm厚度的原型板之外，还预留了5mm的接线余量，即便是加装了扩展盾板的开发板，也能正常放入；壳体整体外部轮廓为L型布局，相比方正的整体外壳，能减少桌面占用空间，放置在工位上时，空余的桌面区域可以放置其他调试工具。盖板上的散热槽宽度为3mm，既能保证空气流通，又能避免较大的金属碎屑、杂物掉入壳体内造成电路短路，槽位的走向顺着空气对流方向设计，自然状态下就能形成有效的散热风道。

　　在实际使用场景中，这款壳体可以适配绝大多数基于标准Arduino板型的原型开发项目，不管是做传感器数据采集、小型智能控制装置、教学演示实验装置，都能通过该壳体完成电路部分的防护与规整，不需要针对每个项目单独设计外壳结构，大幅缩短原型制作的周期。壳体的壁厚设计为2mm，采用常规3D打印工艺即可制作，打印时不需要添加支撑结构，上下层结构都可以直接平面打印成型，降低制作门槛；如果是小批量注塑生产，该结构的拔模角度全部控制在1.5度以上，不需要复杂的抽芯结构，开模成本较低。壳体侧边还预留了可选的走线缺口位置，如果项目需要外接传感器、电源线缆，可以直接从缺口位置引出线材，不需要额外打磨开孔，缺口边缘做了圆弧过渡，不会磨损线材外皮，降低长期使用中线材破损短路的风险。
