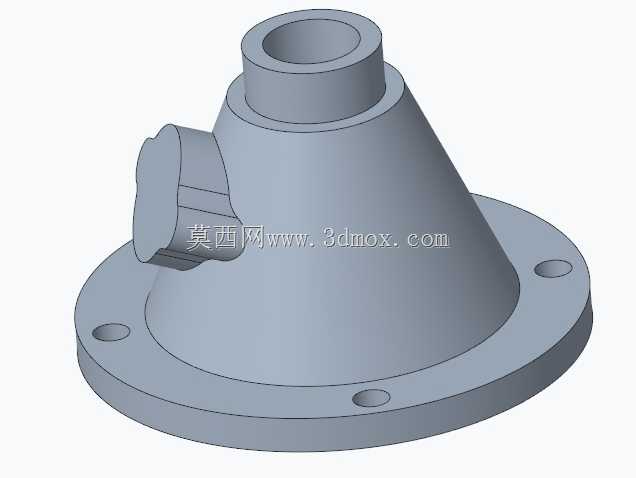

带侧接口法兰式锥台管路连接构件

　　从结构设计逻辑来看，主体采用锥台过渡形态是经过受力考量的：底部法兰端直径更大，和设备安装面贴合时能获得更稳定的支撑面，锥面向上逐步收窄到顶部的圆柱接口，既可以顺着锥面平滑过渡介质流向，减少直角转弯带来的流阻损耗，也能让构件整体的壁厚分布更均匀，注塑或者铸造成型时不容易出现局部缩孔、应力集中的问题。侧面伸出的接口是垂直于锥面母线方向布置的，这个角度不是随意设定的，实际装配时侧接口多用来接检测仪表、泄压支路或者辅助回流管路，垂直于锥面的走向能让支路管线的布置更顺，不会和主路管线产生空间干涉，同时接口根部做了加厚的凸台结构，用来增强侧接位置的结构强度，避免外接管路受外力拉扯时出现根部断裂的问题。在工业流体输送、小型机电设备的介质导通环节，这类带侧接口的法兰式锥台构件是很常见的连接载体，日常做设备结构拆解时经常能在泵组出口、小型罐体顶部、气动控制单元的汇流位置见到它的身影。它的核心作用是实现不同通径管路的转向对接，同时通过底部法兰完成与设备主体的刚性固定，不需要额外做转接支架就能直接完成装配，能减少现场安装的零件数量，降低管路错位带来的密封失效风险。

　　底部法兰盘上均匀分布了三个安装通孔，孔位是按照三等分圆周排布的，这种排布方式不管安装时怎么旋转调整角度，都能保证至少两个孔位对齐安装螺孔，现场调试时不用反复对位找正，能提升装配效率；法兰盘的密封面是平整的光面设计，实际使用时搭配对应规格的密封垫片，拧紧螺栓后就能实现端面密封，不需要加工额外的密封槽，降低了零件的加工成本。顶部的圆柱接口是标准的直筒插接结构，内径和主路通径保持一致，接口外壁的粗糙度有明确要求，用来适配快插接头或者硬管焊接，保证主路介质导通时的密封性。

　　做三维建模的时候，这个构件的建模逻辑要顺着加工工艺来：先绘制底部法兰的截面轮廓，拉伸得到法兰基体，再通过旋转凸台命令做出锥台主体和顶部的圆柱接口，之后在侧面对应位置绘制侧接口的截面，拉伸凸台后对所有的棱角位置做圆角过渡，避免应力集中，最后在法兰盘上阵列切除出安装通孔，整个建模过程要注意各个特征的父子关系，后续如果需要调整通径规格或者法兰安装尺寸，只需要修改对应草图的参数就能快速完成变型设计，不用重新搭建特征树。

　　从安装边界来看，这类构件的整体高度不会太高，底部法兰的外径要比锥台底部直径大出一圈螺栓安装的余量，侧接口的伸出长度要保证外接管路接头时，扳手有足够的操作空间，不会和锥台外壁产生碰撞；实际选型时要注意核对顶部接口和侧接口的通径匹配性，法兰安装孔的中心距要和设备主体的安装孔位完全一致，避免出现装不上的问题。在不同的应用场景里，这类构件的材质会有区别：走普通水、气介质的场景多用工程塑料或者压铸铝合金，重量轻成本低；走腐蚀性介质或者高压工况的场景会用不锈钢材质，通过机加工完成各个面的精度加工，保证密封面的平面度满足高压密封的要求。很多刚入行的结构设计人员在做这类构件设计时，容易忽略侧接口根部的圆角处理，或者把法兰安装孔的位置设计成两孔对称排布，导致现场安装时角度调整受限，还有的会把锥面的锥度做的太陡，导致介质流阻变大，这些细节都是实际工程应用里踩过坑总结出来的经验，建模时就要提前把这些因素考虑进去，避免后续打样或者装配时出现问题。
