格雷希尔单组旋转开关结构设计

　　在工业控制、仪器仪表、消费电子的电路切换场景中，旋转开关是承担多档位回路通断、信号切换的核心控件，这款单组旋转开关的结构设计，完全围绕小空间安装、高可靠性档位切换的实际需求展开。从实际应用场景来看，这类单组旋转开关常被用在手持测试设备、小型工控面板、音频设备的功能切换档位上，需要在频繁旋转操作下保持触点接触稳定，同时适配PCB板插装的安装要求，不能占用过多板上空间。

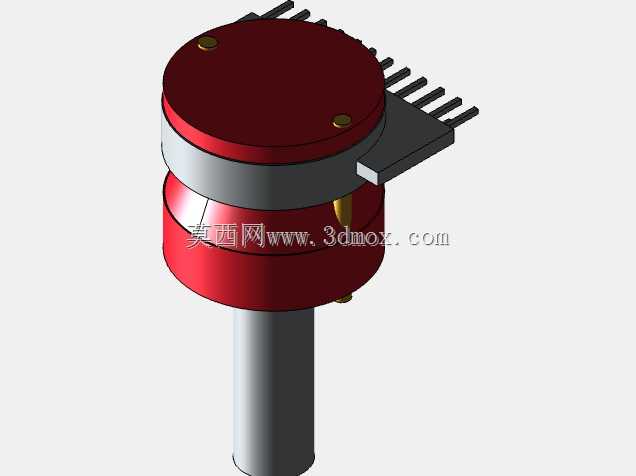

　　从功能特性来看，这款开关采用轴向旋转的操作方式，转轴部分做了适配旋钮安装的柱形结构，旋转过程中带有清晰的档位顿挫感，能让操作人员无需目视就能确认档位切换到位，避免误操作。触点部分采用侧出插针的排布方式，插针沿开关本体侧方平行排列，间距符合常规PCB板的焊盘间距标准，插装后可以直接过波峰焊完成固定，不需要额外的接线工序，能大幅提升产线装配效率。开关本体的上下壳体采用卡扣加定位销的组合固定方式，红色绝缘壳体既可以区分元件类型，也能提供足够的电气绝缘性能，避免相邻焊点之间出现爬电问题。

　　设计思路上，这款开关优先考虑了小体积下的结构可靠性，整体采用同轴堆叠的结构布局，将触点弹片、定位棘轮、转轴支撑结构沿轴向依次排布，最大程度压缩径向占用空间。壳体上的两个固定铜柱既承担上下壳体的铆接固定作用，也可以作为安装定位柱，在PCB板上对应位置开设定位孔后，插装时就能快速找准位置，避免焊接时出现偏移。侧方伸出的定位凸台可以卡在PCB板的对应缺口内，防止焊接后开关受旋转力矩作用出现松动，提升长期使用的结构稳定性。

　　从安装边界尺寸来看，开关主体的圆柱形壳体直径适配16mm标准安装孔位，转轴伸出长度可以根据面板厚度做适配调整，侧方插针的伸出长度控制在3mm以内，焊接后不会在PCB板背面突出过多，避免影响板后其他元件的布局。旋转操作的扭矩控制在适合手动操作的区间，既不会因为过松导致档位误碰偏移，也不会因为过紧造成操作费力。内部的棘轮定位结构采用耐磨材质制作，能承受上万次的旋转操作而不出现档位定位失效的问题，触点部分采用镀金处理，在低电压小电流的信号切换场景下也能保持稳定的接触电阻，不会出现接触不良导致的信号中断问题。在实际选型使用时，只需要根据需要的档位数量选择对应规格，就可以直接适配常规的PCB设计流程，不需要额外调整安装孔位和焊盘布局，能有效缩短产品的开发周期。
