音频电路用双联旋转开关结构设计

　　在专业音频设备的电路架构里，信号通路的切换精度、接触可靠性直接决定整机的信噪比与通道隔离度表现，这类双联同轴旋转开关正是为多通道音频信号切换场景开发的核心元件，常见于高端前级放大器、专业调音台、HiFi音源切换模块中，承担两组独立信号回路同步切换的功能，相比单联开关可实现立体声通道的同步选通，避免左右声道切换不同步带来的声像偏移问题。

　　从结构设计逻辑来看，这款开关采用同轴双层触点布局，金属转轴作为操作输入端，贯穿两层绝缘基座，每层基座独立布置静触点组与动触点弹片，转轴转动时带动两层动触点同步旋转，实现对应档位静触点的接通与断开，两层触点之间设置绝缘隔层，避免不同信号回路之间的串扰，这对弱音频信号传输尤为关键，可将通道间串扰抑制到足够低的水平，满足高保真音频传输要求。转轴端部做了扁位加工，方便配套旋钮安装时的周向定位，防止旋钮使用过程中出现打滑空转的问题，转轴与基座之间设置耐磨衬套，降低长期旋转操作带来的磨损，提升开关的机械寿命。

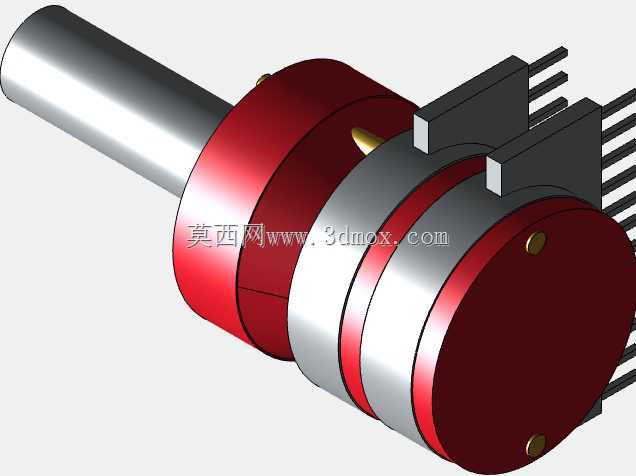

　　外形与安装边界方面，开关主体为圆柱形叠层结构，两层开关单元的外径保持一致，轴向总长度根据双联结构做了对应延伸，尾部的引脚采用直插式布局，引脚间距符合常规PCB板载安装的孔位规范，可直接波峰焊或手工焊接在印刷电路板上，不需要额外的转接固定件。安装时需注意转轴伸出面板的长度匹配面板厚度，配套旋钮的内孔尺寸要与转轴直径适配，同时要预留足够的旋转操作空间，避免旋钮转动时与面板上其他元件发生干涉。开关的档位定位采用钢珠弹簧结构，每旋转到一个档位会有清晰的段落手感，方便使用者在盲操作时也能准确判断当前档位位置，档位的数量可根据实际电路需求配置，这款模型对应的结构可支持多档位信号切换，覆盖音频设备常见的输入源切换、增益档位切换等使用需求。

　　触点部分采用弹性铜合金材质，表面做镀金处理，降低接触电阻，避免长期使用后触点氧化导致的接触不良、信号衰减问题，这对小信号音频电路来说至关重要，普通铜触点氧化后会产生非线性接触电阻，引发信号失真、底噪增大等问题，镀金处理可大幅提升触点在长期使用中的稳定性。外壳部分的红色绝缘层采用耐高温工程塑料注塑成型，具备足够的介电强度，可承受焊接时的高温，不会出现融化变形的问题，同时为内部触点结构提供机械防护，避免装配过程中外力损坏内部弹片结构。

　　在实际选型应用中，这类双联旋转开关需要匹配电路的信号电压、电流参数，音频场景下虽然信号电流较小，但仍需确认触点的额定接触电阻、绝缘电阻参数满足设计要求，同时要根据面板布局选择合适的转轴长度、安装定位方式，部分需要密封防尘的使用场景还可选择带密封垫圈的版本，避免灰尘进入触点内部引发接触故障。建模过程中需要重点关注同轴度公差，两层触点组的旋转中心必须与转轴轴线保持足够的同轴度，否则会出现某一层触点接触压力不足、档位错位的问题，引脚的位置度公差也需要严格控制，确保PCB焊接时引脚能顺利对应安装孔，不会出现插装困难的情况。另外，开关的旋转扭矩也是重要的设计参数，扭矩过大会导致操作手感生硬，扭矩过小则容易出现档位误触，需要通过定位弹簧的弹力参数匹配调整，达到适中的操作手感。
