全向移动斜置辊轮麦克纳姆轮结构

　　在AGV仓储转运、窄空间作业平台、重载全向移动设备的行走机构选型中，麦克纳姆轮是实现平面内任意方向移动的核心部件，区别于传统脚轮需要转向机构配合才能调整行进方向的结构，这类轮组依靠自身辊轮的角度布置，不需要额外的转向舵机，仅通过不同轮组的转速差与转向配合，就能完成直行、横移、斜行、原地零半径回转等动作，对于作业通道宽度受限、对位精度要求高的场景，比如自动化仓储的货架对接、产线边的物料转运、航天装备的精密对位平台，能大幅缩减设备的回转空间需求，提升场地利用率。

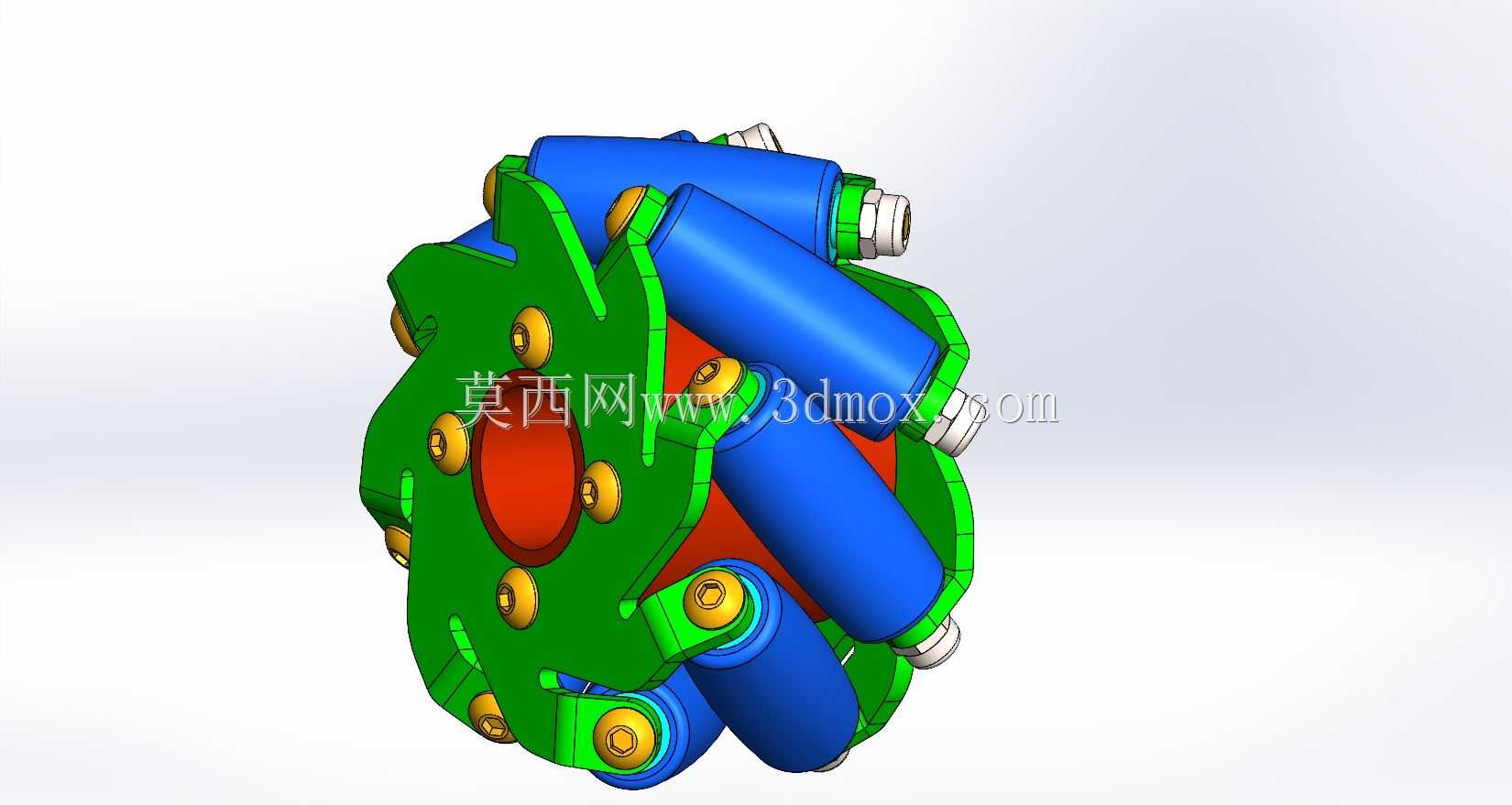

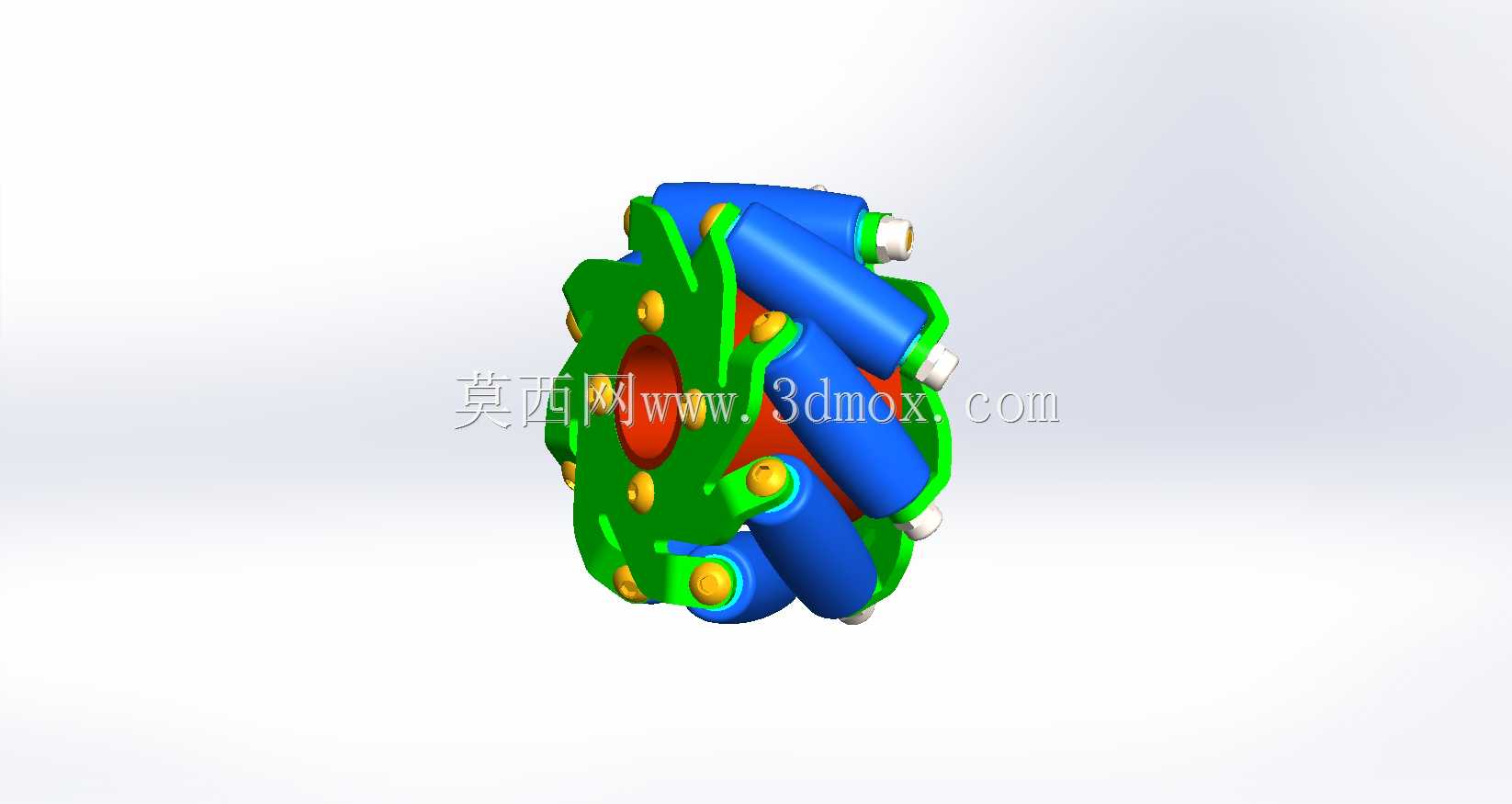

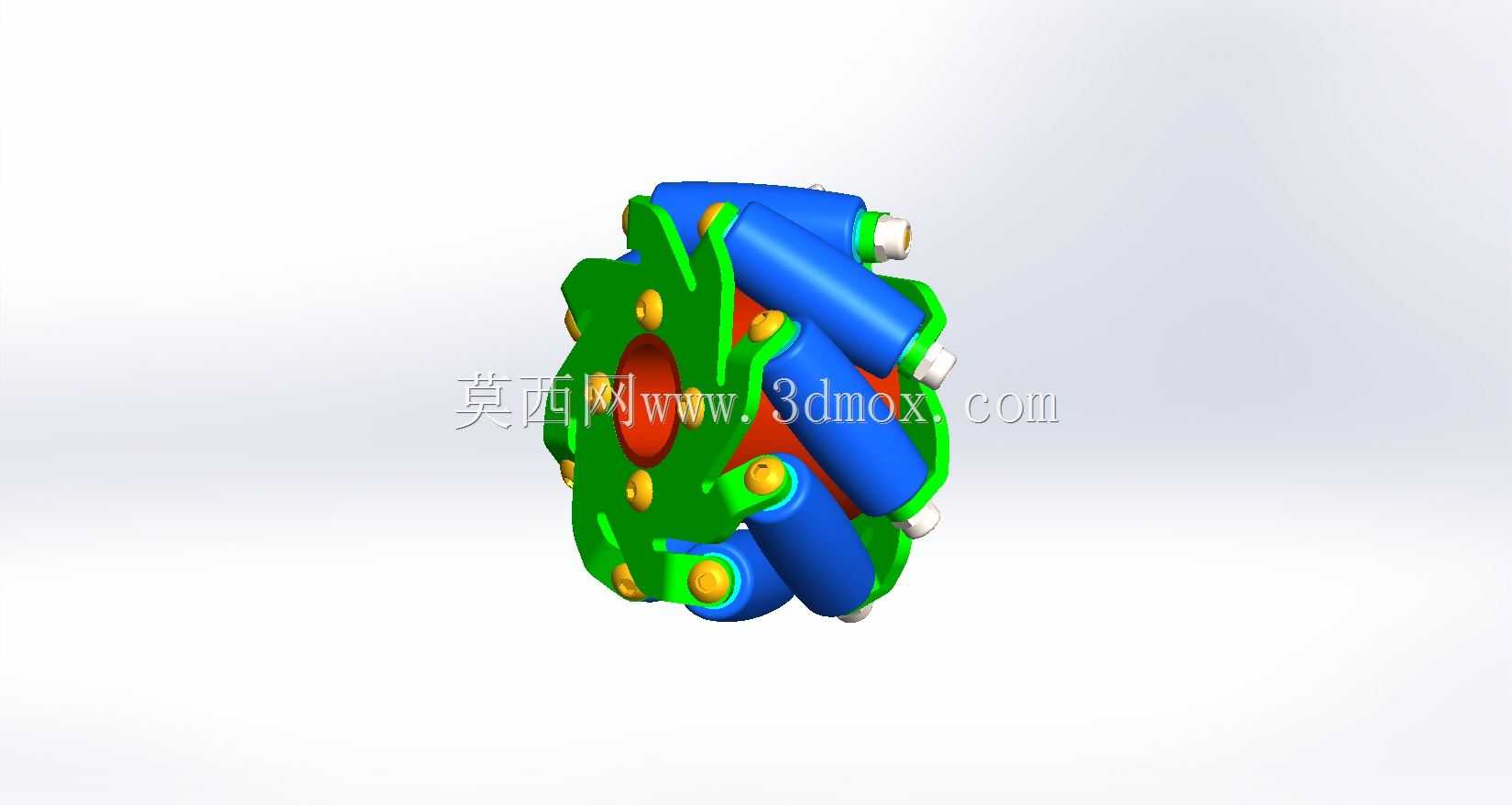

　　这款轮体的核心设计逻辑，是将周边的从动辊轮以与主轮旋转轴线成45度夹角的方式固定在主轮辐上，主轮作为动力输入部件，与驱动电机的输出轴直接连接，当主轮绕自身轴线旋转时，每个接触地面的辊轮会产生一个与主轮转向成45度的分力，通过四个轮组不同的转速与转向组合，将各个分力在X、Y平面内合成任意方向的合力，从而带动搭载的平台实现全向移动。设计过程中首先要确定主轮的直径参数，这个参数直接决定了轮组的越障能力与底盘离地高度，主轮直径过小的话，地面微小的凸起、接缝都会造成卡滞，直径过大则会抬升底盘重心，影响高速移动时的稳定性，同时要匹配驱动电机的输出扭矩，轮径越大，相同负载下需要的驱动扭矩越高，需要结合负载重量、移动速度、地面坡度综合核算。

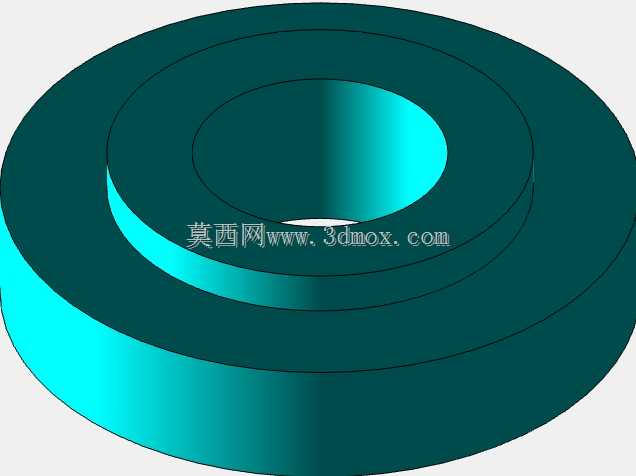

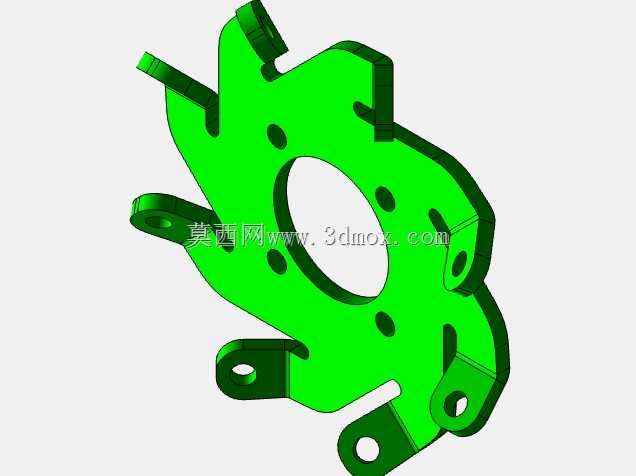

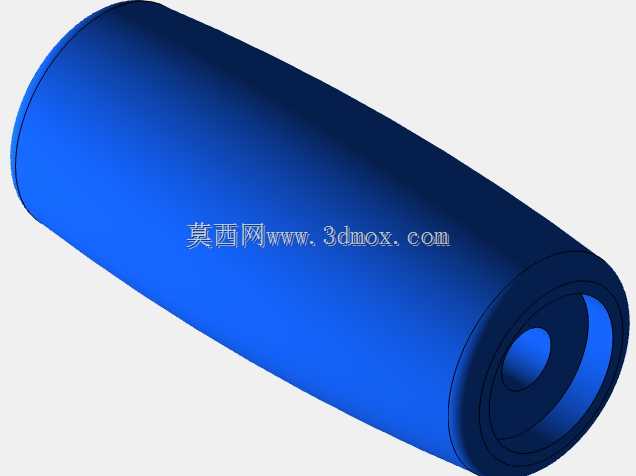

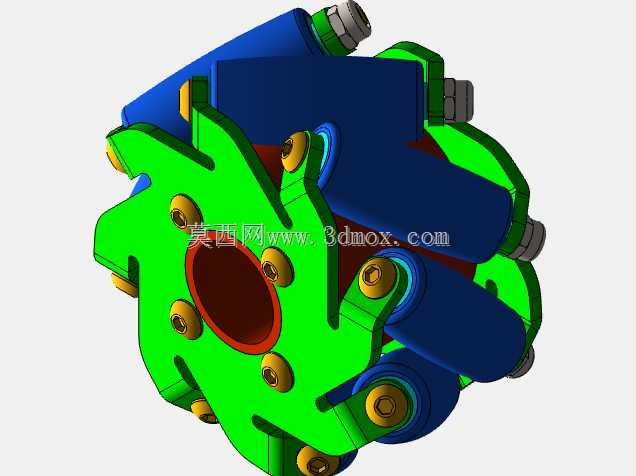

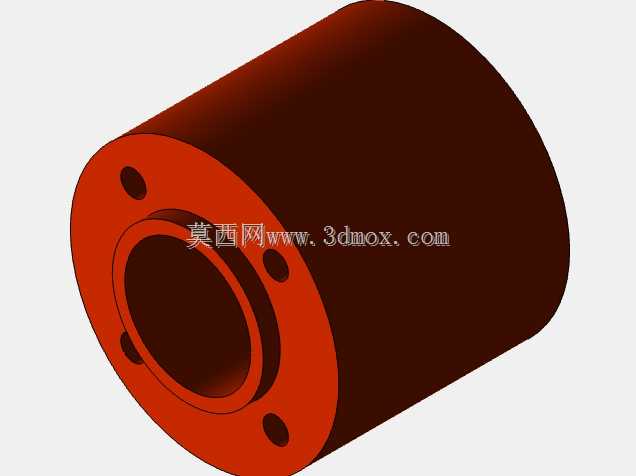

　　主轮辐采用分体式法兰结构，中间的安装孔与止口用于和驱动轴、轮毂定位连接，周向均匀分布的安装座用于固定辊轮的支撑轴，每个辊轮的安装角度需要严格控制在45度，角度偏差会直接导致各个分力合成时出现误差，表现为平台移动时走偏、横移时出现纵向窜动，辊轮自身采用外包高弹性耐磨材质的结构，内部安装滚动轴承，保证辊轮绕自身轴线转动时的顺畅度，同时外包材质需要具备合适的硬度与摩擦系数，硬度过高会导致抓地力不足，起步、制动时出现打滑，硬度过低则会增大滚动阻力，增加驱动负载，同时加快辊轮的磨损速度。

　　安装边界方面，单组轮体安装时需要保证主轮的旋转轴线与底盘的安装基准面平行，辊轮的最外圆轮廓要低于底盘底板的下平面，预留足够的跳动间隙，避免轮体转动时与底盘结构发生干涉；四个轮组在底盘上的布置通常采用矩形对称布局，左右两侧的辊轮倾斜方向相反，保证各个方向的分力能够有效合成，安装时要保证四个轮组的接地平面度一致，避免出现单个轮组悬空、负载分配不均的情况，否则会导致辊轮偏磨、驱动力不足。实际应用中，这类轮组对地面的平整度有一定要求，过于粗糙的地面、大坡度场景并不适用，更适合平整的环氧地坪、硬化水泥地面的室内作业场景，日常维护需要定期清理辊轮缝隙中缠绕的杂物、检查辊轮的磨损情况，当辊轮外包层出现磨损不均、转动卡滞时需要及时更换，避免影响移动精度。

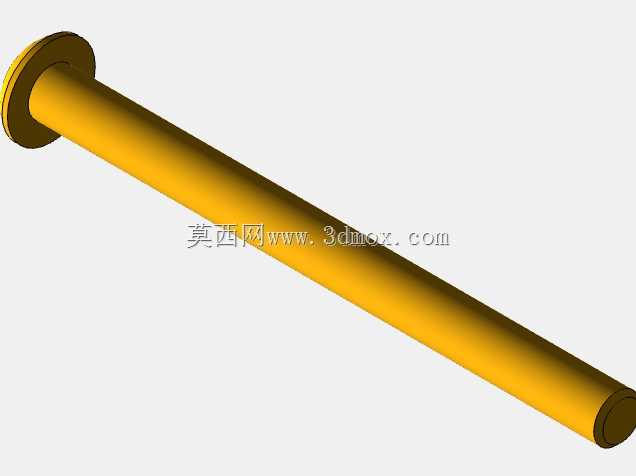

　　设计建模过程中，需要重点校核辊轮与主轮辐之间的间隙，避免主轮转动时相邻辊轮出现运动干涉，同时要核算每个辊轮安装轴的强度，因为轮组承受的垂直负载最终会传递到各个接触地面的辊轮支撑轴上，重载场景下需要对支撑轴做抗弯强度校核，配合合适的轴承选型，保证长期负载下不会出现轴变形、轴承抱死的问题。主轮辐的材质通常选用高强度铝合金或者工程塑料，在保证结构强度的前提下降低轮体自身重量，减小驱动电机的惯量负载，提升加减速的响应速度。
