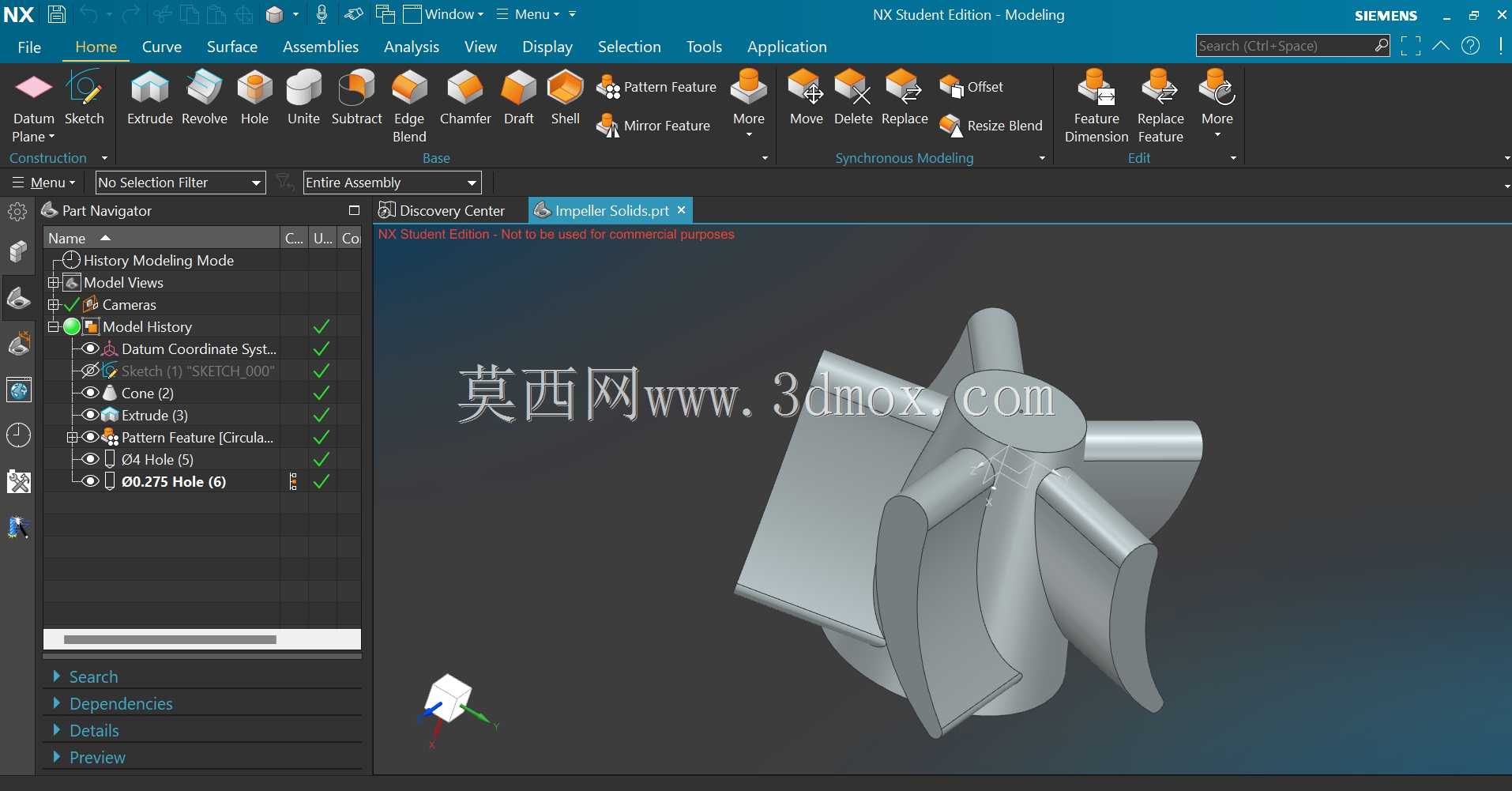

NX环境下设计的曲面结构叶轮实体

　　这类曲面叶轮结构，在流体输送类设备中属于核心做功部件，日常接触的中小型通风设备、低压流体循环管路、小型动力装置的增压段都能见到同结构设计的身影，实际运行时依靠叶片曲面的导向作用，将输入的轴功转化为流体的压能与动能，完成介质的定向输送或增压。做这个结构的三维建模时，最先要明确的是安装边界的约束：轮毂端的中心安装孔需要和配套的驱动轴做公差配合，因此建模初期就把安装孔的同轴度、端面的垂直度基准定在轮毂的中心轴线上，避免后续装配出现干涉。叶片的曲面造型没有采用规则的直纹面一刀切设计，而是参考了实际流体的流向轨迹做了弧度调整，叶片前缘做了小角度的圆弧过渡，减少流体进入叶道时的冲击损失，叶片尾缘则做了轻微的收窄处理，降低出口处的涡流扰动。

　　整个叶轮的径向尺寸需要匹配安装腔体的内部空间，叶片外沿和腔体内壁的间隙控制在合理范围，既不能间隙过大造成流体回流损失，也不能间隙过小导致运行时出现剐蹭。轮毂部分做了等壁厚的实体结构，和叶片衔接的位置做了圆角过渡，避免应力集中在焊缝或者衔接棱线处，长期运行下出现疲劳断裂的问题。建模过程中先搭建整体的参数化骨架，把轮毂直径、叶片数量、叶片安装角、叶道宽度这些核心参数做了关联，后续如果需要调整工况参数，只需要修改对应骨架参数就能快速更新整体结构，不用重新逐个绘制特征。

　　叶片的曲面构建采用了多截面放样的方式，每个截面的翼型角度根据径向位置的线速度差异做了对应调整，靠近轮毂处的叶片安装角更大，适配较低的线速度，靠近外沿处的安装角适当减小，匹配较高的圆周线速度，让整个叶道内的流体流速分布更均匀，减少局部的湍流损耗。实际选型参考这类结构时，首先要核对安装轴的轴径和键槽尺寸是否和轮毂的安装位匹配，其次要确认叶轮的整体外径是否能装入对应的泵腔或者风筒内部，还要根据输送介质的特性调整叶片的厚度，如果是输送带有微小颗粒的介质，叶片前缘需要适当加厚做耐磨处理，如果是输送洁净的空气类介质，叶片可以做的更薄，降低运行阻力。

　　这类叶轮做动平衡校验时，需要在轮毂端或者叶片外沿预留去重的位置，建模时已经考虑了去重区域的结构余量，不会因为动平衡去重破坏整体的结构强度。另外叶片和轮毂的衔接位置，建模时做了连续的曲率过渡，不仅是为了降低应力集中，也能减少流体在衔接位置的滞流区，避免杂质长期堆积在叶根位置造成动平衡失准。整个实体结构没有做多余的减重孔设计，因为这类中小型叶轮的自身重量对驱动轴的负载影响很小，反而过多的孔洞会造成流体在孔洞位置形成涡流，降低运行效率，实心的轮毂结构也能提升整体的刚性，在较高转速下不会出现轮毂变形的问题。
