汽车用比耶拉式连杆连接构件

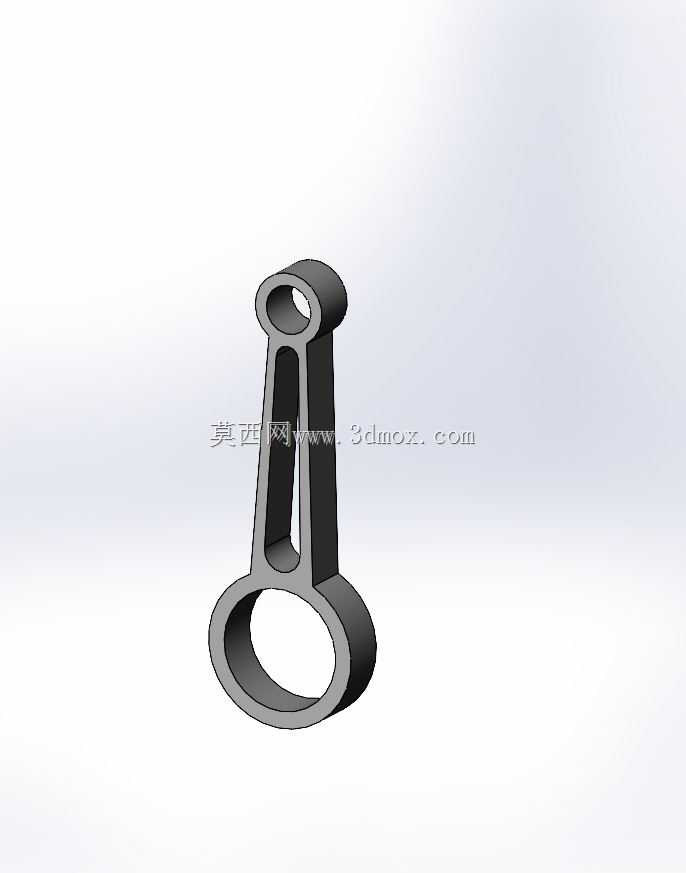

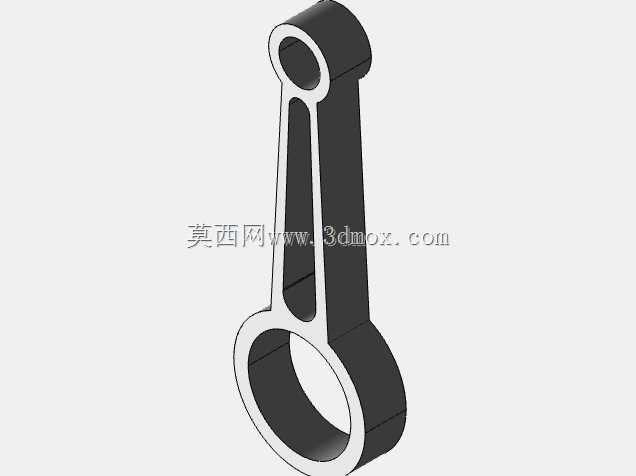

　　该构件属于动力传递路径中的核心受力连接件，主要应用在往复式动力转换场景中，承担活塞往复运动与曲轴旋转运动之间的力传递作用，常见于小排量内燃机、小型空压机等需要将直线往复动作转换为旋转输出的设备内部。从结构形态来看，构件整体采用长杆式布局，两端分别设置环形安装位，下端大尺寸环孔用于与曲轴曲柄销配合，上端小孔用于连接活塞销，中间杆身采用镂空式工字型截面设计，在保证纵向抗弯、抗扭强度的前提下，尽可能削减了非受力区域的材料余量，有效降低了构件自身的往复运动惯量，适配高转速工况下的动平衡要求。

　　设计过程中，两端环孔的同轴度公差控制在0.02mm以内，环孔内壁预留了0.3mm的精加工余量，可在装配阶段通过珩磨工艺调整最终配合间隙，适配不同规格的轴销安装需求；杆身与两端环座的过渡位置采用大圆弧平滑过渡，避免应力集中导致的疲劳断裂问题，过渡圆角半径根据杆身截面厚度按1:1.2的比例设置，经过有限元校核，在最大爆发压力工况下，过渡区域的应力集中系数可控制在1.3以下，满足1000小时以上的持续运转疲劳寿命要求。

　　安装边界方面，下端大环孔的内径尺寸适配常规曲柄销直径，环孔外侧的凸台厚度与曲轴连杆轴颈的安装间隙预留0.1mm，避免运转过程中与曲轴平衡块发生运动干涉；上端小孔的中心距与下端大环孔中心的距离，严格匹配对应机型的活塞行程参数，安装时杆身侧面与曲轴箱内壁的最小间隙控制在1.5mm以上，防止高速往复运动中出现剐蹭。实际应用场景中，该类构件除了在内燃机动力总成中使用，也可经过尺寸调整后应用在小型冲压设备的曲柄滑块机构、手动压力工具的传动连杆部位，不同应用场景下可通过调整杆身截面厚度、两端环孔的直径参数来适配不同的载荷等级，比如手动工具场景下可适当减小杆身镂空比例提升静态承载能力，高速动力场景下则进一步优化杆身的流线型外形降低风阻损耗。

　　从加工工艺适配性来看，该构件的三维建模过程中已经预留了模锻拔模斜度，外表面所有非配合面的拔模角度设置为3度，可直接适配模锻毛坯的生产工艺，减少后续机加工的材料去除量；两端环孔的端面设置了0.5mm的凸台，作为机加工时的定位基准面，可有效提升批量加工时的尺寸一致性。构件的受力方向主要沿杆身轴向传递，建模时对杆身的抗弯截面模量进行了针对性优化，在垂直于曲轴轴线方向的截面惯性矩大于平行方向，可更好地承受活塞侧推力带来的弯曲载荷，避免运转过程中出现杆身弯曲变形导致的拉缸、轴瓦偏磨等故障。
