汽车引擎盖安装固定支撑支架结构

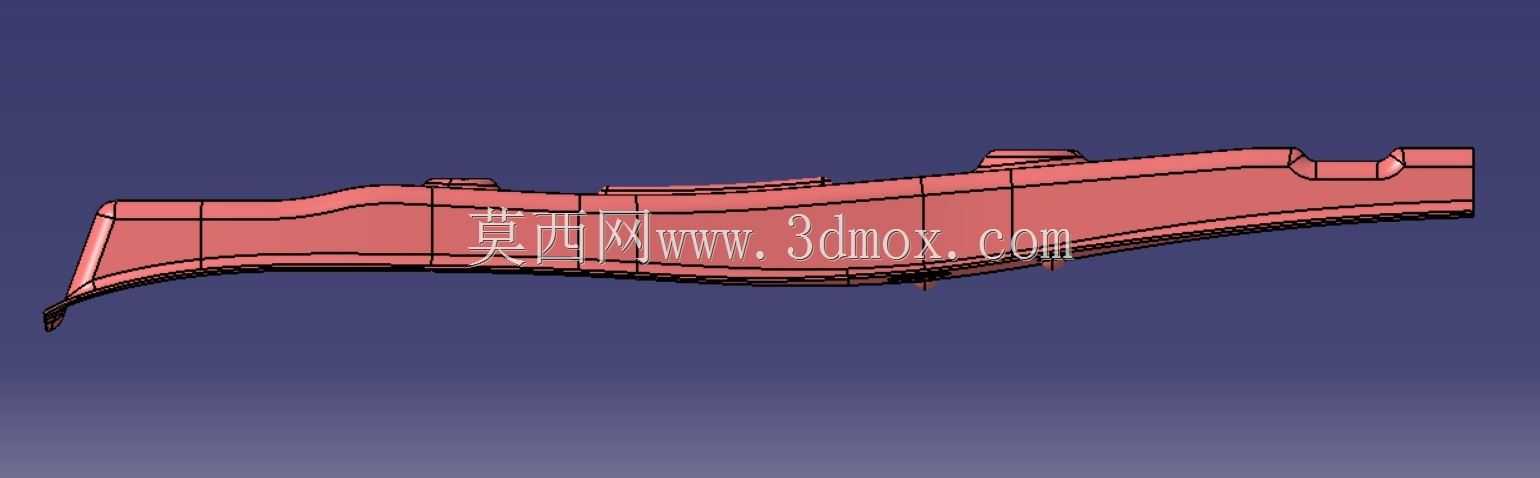

　　在白车身焊装与总装工序里，引擎盖支架是衔接前舱钣金总成与引擎盖外板、内板的核心承载连接件，日常工况下需要承担引擎盖闭合时的冲击载荷、行车过程中的振动载荷，还要在引擎盖开启悬停时提供稳定的支撑限位，避免引擎盖出现下沉、晃动、异响等常见售后问题。这类支架的设计首先要匹配前舱纵梁的安装点位，整体采用长条式变截面冲压成型结构，基材选用常见的汽车结构用冷轧钢板，通过多道冲压工序完成拉延、冲孔、翻边、整形，最终成型的零件沿长度方向设置有连续的加强筋结构，这些凸起的筋条顺着零件的受力走向布置，不需要额外增加料厚就能大幅提升零件的抗弯、抗扭刚度，避免车辆长期行驶后支架出现塑性变形。

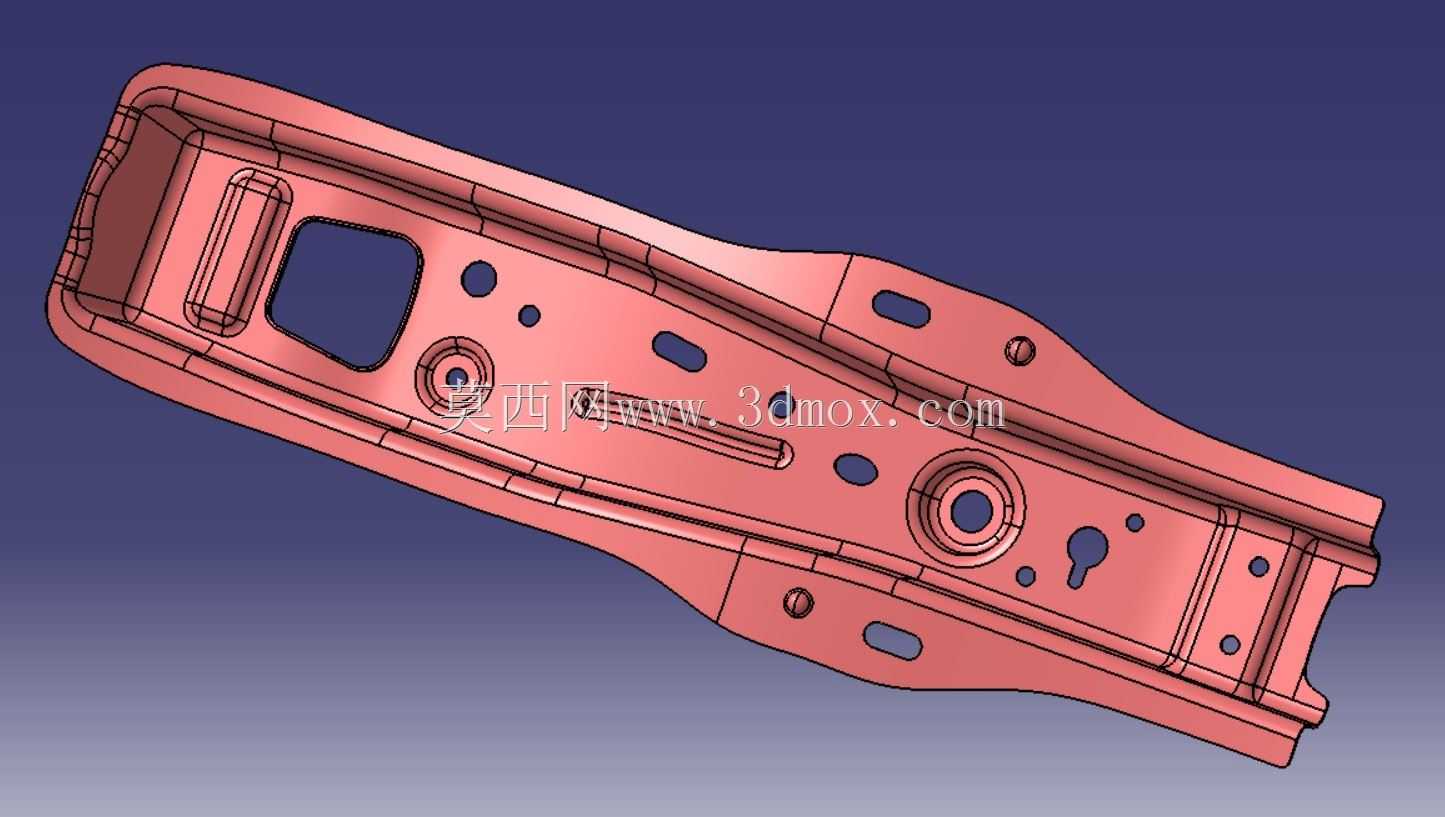

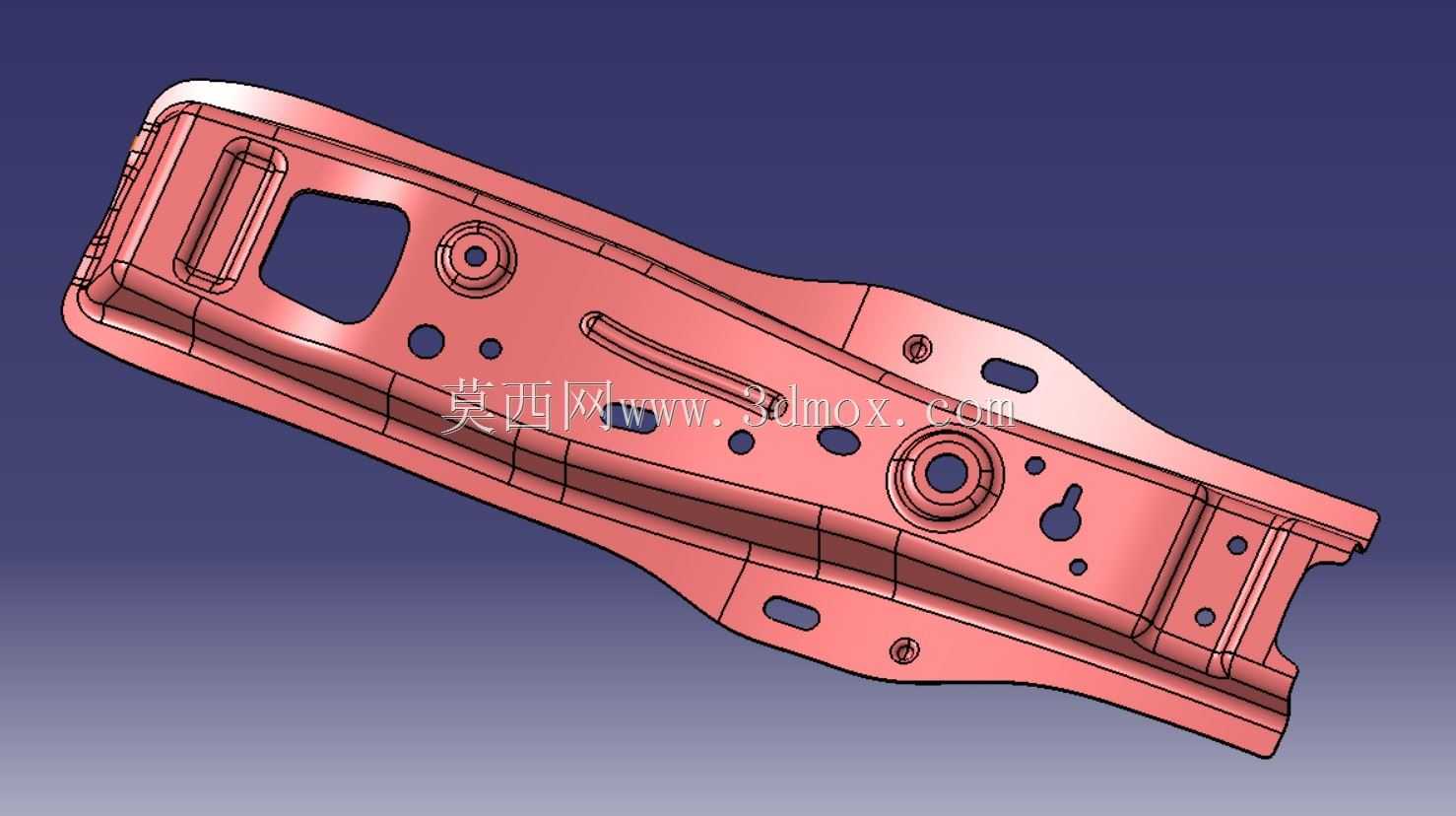

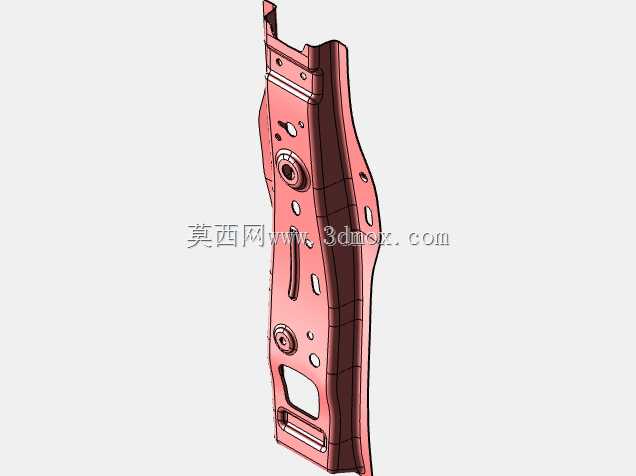

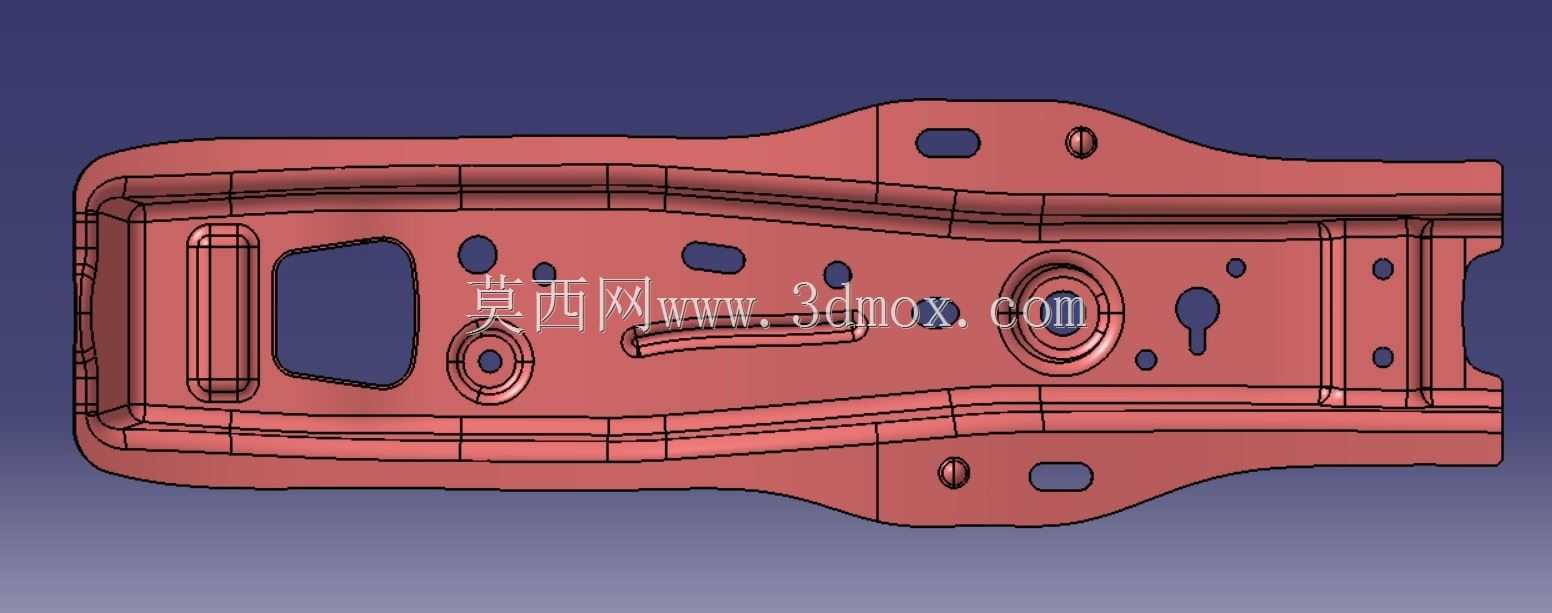

　　从安装边界来看，支架上分布的多组安装孔位有明确的功能区分：大直径的圆孔是主定位安装孔，与前舱纵梁上的焊接螺母配合，采用螺栓实现刚性连接，保证支架与车身基础件的连接强度；旁边的长圆孔是可调安装位，用于补偿焊装工序带来的尺寸公差，总装时可以在小范围内调整支架的安装位置，保证引擎盖与翼子板、前格栅之间的缝隙均匀度，避免出现面差超差的问题；还有几组小直径的孔是减重孔与工艺孔，在不影响结构强度的前提下去除多余材料，实现零件轻量化，同时这些孔也可以作为电泳工序的漏液孔，保证整车电泳时涂装液体能够顺利流出，避免出现积液导致的后期锈蚀问题。

　　支架上预留的异形锁扣安装位，是与引擎盖锁体配合的关键点位，其位置度公差要求控制在±0.2mm以内，否则会出现引擎盖锁止困难、行驶中自动解锁的安全隐患；几处翻边成型的凸台结构，是用于安装引擎盖缓冲胶垫的基座，胶垫安装后可以在引擎盖闭合时起到缓冲作用，吸收闭合瞬间的冲击能量，减少金属件之间的硬接触异响，同时也能避免引擎盖与支架直接接触造成的漆面磨损。在实际设计验证阶段，这类支架需要通过多轮CAE仿真分析，首先模拟静态载荷下的应力分布，确保在引擎盖自重载荷下最大应力低于材料的屈服强度，不会出现永久变形；然后进行模态分析，保证支架的固有频率避开发动机怠速激励频率、路面常见激励频率，防止行车过程中出现共振异响；还要完成10万次以上的开合耐久测试，模拟用户全生命周期的使用场景，验证支架的疲劳强度，避免长期使用后出现开裂、断裂问题。

　　不同于其他车身支架，引擎盖支架的型面需要完全匹配前舱的布置空间，不能与周边的线束、冷却管路、雨刮联动杆等部件产生运动干涉，在设计初期就要完成整车级的DMU间隙检查，预留至少8mm以上的安全间隙，考虑到整车制造的公差累积，避免量产装配后出现部件干涉的问题。零件的边缘全部做了翻边钝化工序，没有尖锐的毛刺飞边，一方面是避免总装工人操作时被划伤，另一方面也能提升零件边缘的结构强度，减少应力集中点，降低长期受力后边缘开裂的风险。
