剪叉式零高度升降输送作业平台

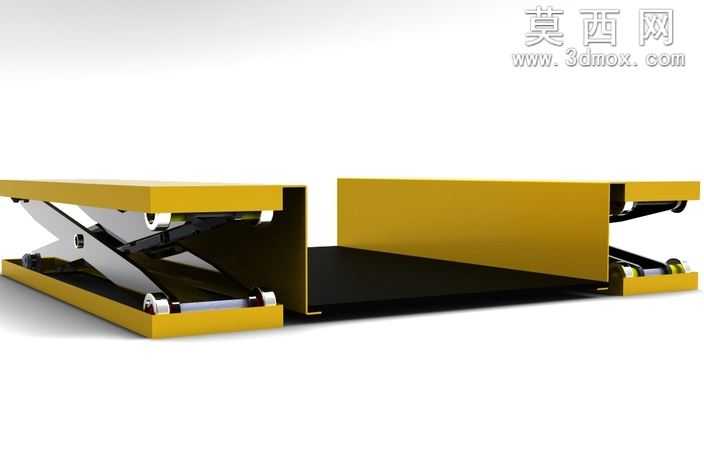

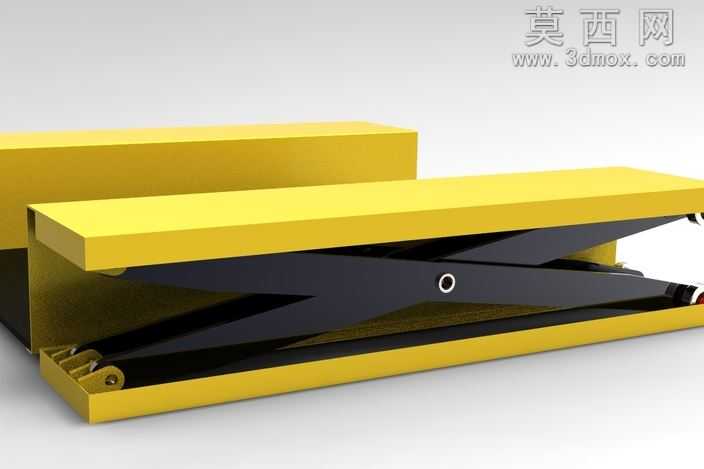

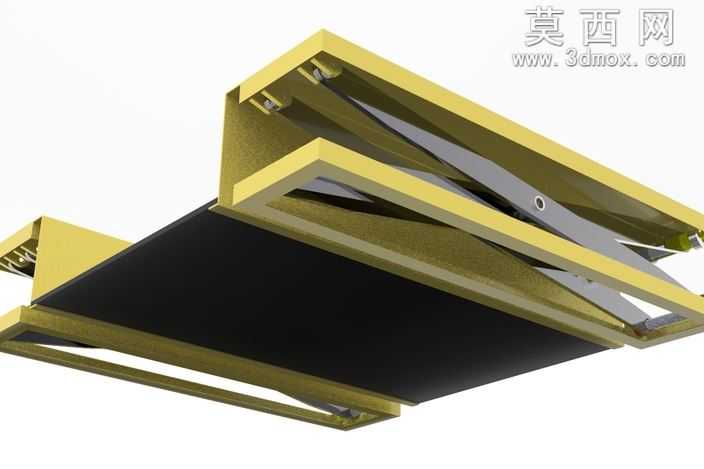

本作品为剪叉式零高度升降作业平台的三维建模设计，建模过程中严格遵循机械设计规范，对整体结构进行1:1等比例还原，兼顾结构合理性与视觉呈现效果。建模阶段首先完成整体轮廓的草绘定位，确定平台的整体长宽尺寸、最低工位高度与最大举升行程，以剪叉臂的铰接点为核心基准，逐一完成上下承载平台、剪叉臂组、铰接销轴、底部承载基座、侧边限位结构的零件建模，所有铰接位置均预留合理的装配间隙，还原真实机械结构的运动逻辑，避免出现结构干涉问题。材质与渲染阶段，针对不同部件的功能属性匹配对应材质：上下承载平台采用哑光黄色工业金属漆材质，还原工业设备常用的安全警示配色，表面添加细微的颗粒质感模拟真实喷涂漆面的磨砂效果；剪叉臂采用发黑处理的高强度钢材材质，表面呈现暗金属光泽，添加轻微的使用划痕质感提升真实感；铰接销轴采用亮面镀铬金属材质，突出铰接位置的结构细节；平台承载面采用黑色防滑耐磨橡胶材质，表面添加细微的防滑纹理，还原作业平台的防滑功能属性。渲染阶段采用三点布光方案，主光源从侧上方投射，突出剪叉结构的交叉层次与金属材质的反光特性，辅助光源补全暗部细节避免结构死黑，添加柔和的环境反射提升整体质感，最终渲染图清晰展现平台处于最低工位的状态，直观呈现零高度的设计特点。结构设计上采用对称式双剪叉臂布局，两侧剪叉臂通过中部铰接轴连接，底部一端与基座铰接固定，另一端搭配滑动导轨实现举升过程中的位移补偿，保证升降过程的平稳性；上下平台边缘设置折弯加强结构，提升平台整体的抗变形能力，可适配不同负载的作业需求，无需开挖地坑即可实现零高度进出，适配车间内不同高度的物料转运、设备检修、工位举升等场景。设计思路围绕低工位适配性展开，摒弃传统升降平台需要预留地坑安装的缺陷，将最低工位高度压缩至与地面齐平，手推车、小型周转车可直接推上平台，无需额外搭建过渡坡道，大幅提升作业便捷性；剪叉臂的受力经过合理优化，铰接点位置经过反复调整，保证举升过程中受力均匀，避免出现偏载卡顿的问题，整体结构紧凑，安装使用灵活，可直接放置于平整地面投入使用。
