电子变压器生产用简易压紧夹具结构

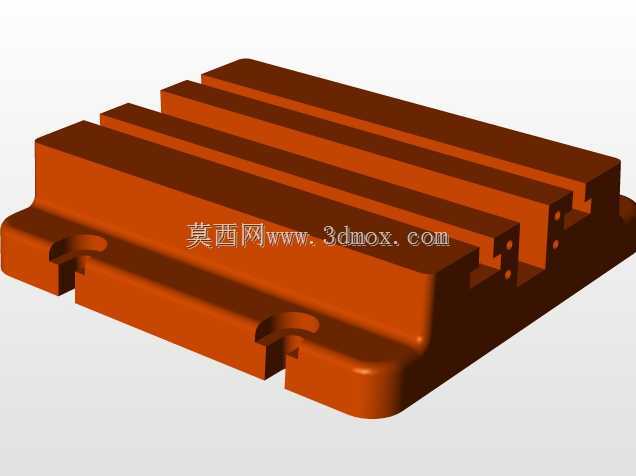

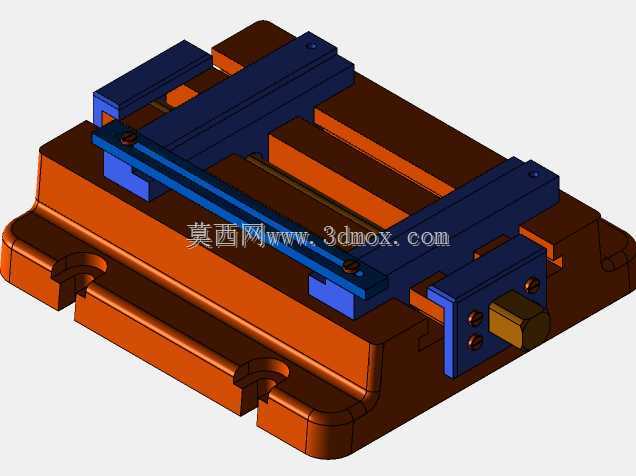

　　在中小功率电源变压器的批量组装工序里，线圈与铁芯的叠合压紧环节一直是影响产品一致性的关键工位，这款简易夹具正是针对该工位的手动作业场景设计，适配小批量多规格的变压器组装作业需求，无需配套复杂的气动或液压动力源，仅靠手动操作即可完成工件的装夹固定，非常适合中小型电子加工厂的组装线、打样工位使用。从结构布局来看，夹具采用双层滑动压紧的设计思路，底座为一体化铣削成型的铸铁基座，基座上开设平行的T型导向槽，既作为滑动压块的运动导向轨道，也可根据待加工变压器的外形尺寸调整压块的固定位置，适配不同长宽规格的铁芯叠装作业。

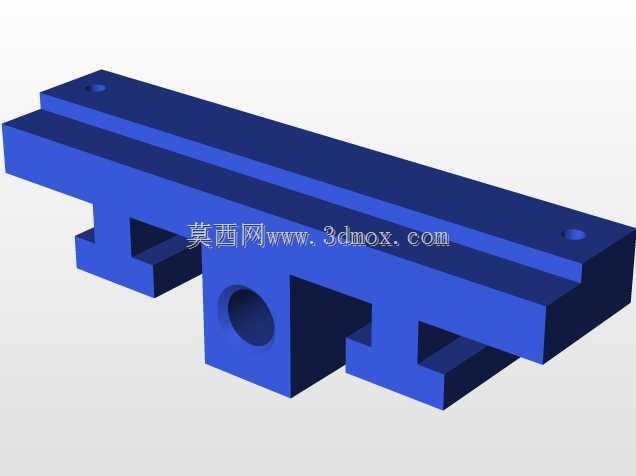

　　两组蓝色的滑动压梁通过底部的导向凸台与基座T型槽配合，压梁上开设等距的沉头安装孔，可通过内六角螺栓将压梁锁定在导向槽的对应位置，压梁朝向工件的一侧加工有45度导向倒角，方便叠装好的铁芯与线圈组件顺利推入装夹区域，避免硬推造成线圈绝缘层的刮擦损伤。端部的锁紧模块采用侧推式锁紧结构，通过旋转端部的铜质旋钮带动丝杆推进，将侧向的压紧块抵在压梁端部，实现两个压梁对中间工件的双向夹紧，这种侧推锁紧的方式相比顶部下压结构，不会对变压器线圈的顶部引出线造成挤压，能有效避免装夹过程中损伤漆包线的问题。从安装边界来看，夹具底座的四个角位置加工有沉头安装孔，可直接通过M8螺栓固定在标准的防静电工作台台面上，底座底部预留有2mm的避让槽，可避开工作台面的拼接焊缝或细小凸起，保证夹具安装后的水平度，避免装夹时工件出现倾斜偏移。压梁的滑动行程覆盖了从30mm到180mm的宽度调节范围，可适配常见的EI型、CD型电源变压器的叠装尺寸，压梁的压紧面粘贴有2mm厚的聚氨酯缓冲垫，既可以增大与工件表面的摩擦力防止装夹后工件移位，也能避免刚性压接对铁芯硅钢片表面造成压痕，影响变压器的叠片系数。

　　在实际作业场景中，操作人员可先将叠装好的硅钢片与线圈组件初步对齐，放置在两个压梁之间的基座平面上，先调整两侧压梁的位置使其贴近工件侧面，锁紧压梁与基座连接的固定螺栓，再旋转端部的锁紧旋钮，通过丝杆推动侧压块给压梁施加持续的压紧力，待铁芯叠片压紧到设计要求的叠厚尺寸后，即可进行后续的铁芯插片、胶带缠绕或者螺丝紧固作业，整个装夹过程单人即可完成，单工位装夹耗时不超过15秒，相比传统的手持压紧或者C型钳夹装的方式，装夹效率提升60%以上，且装夹压力均匀，不会出现局部压力过大导致硅钢片变形、线圈绝缘破损的问题。

　　夹具的所有滑动配合面均做了发黑防锈处理，导向槽内预留有润滑脂存储槽，日常维护仅需定期在导向槽内涂抹少量锂基脂即可保证滑动顺畅，无需复杂的保养流程。压梁与锁紧块的连接位置设计有防脱卡槽，即使松开锁紧旋钮到最大行程，锁紧块也不会从丝杆上脱落，避免作业过程中零件掉落丢失。基座的两侧加工有内凹的搬运把手槽，方便在需要调整工位时整体搬运夹具，无需拆解各个部件。从设计冗余角度考虑，压梁的结构采用加强筋设计，在最大夹紧力下的变形量控制在0.02mm以内，可保证长期使用后不会出现压梁弯曲变形导致的装夹精度下降问题，端部的丝杆采用梯形螺纹设计，具备自锁特性，即使作业过程中受到轻微的振动影响，锁紧状态也不会自行松脱，保证装夹的可靠性。针对变压器组装过程中可能出现的硅钢片碎屑掉落问题，基座的导向槽端部设计有排屑缺口，日常清理时仅需用毛刷沿着导向槽清扫，即可将碎屑从排屑缺口清理出去，不会出现碎屑卡在导向槽内导致压梁滑动卡滞的问题。这款夹具没有复杂的传动结构，所有零部件均为常见的机加工件与标准紧固件，加工制造成本低，即使出现零件磨损，也可快速更换对应配件，无需整体报废，非常适合电子加工企业的一线组装工位长期使用，能够有效降低操作人员的劳动强度，提升变压器组装工序的作业一致性，减少因装夹不当导致的产品不良问题。
