电源变压器生产用工装夹具轴类组装结构

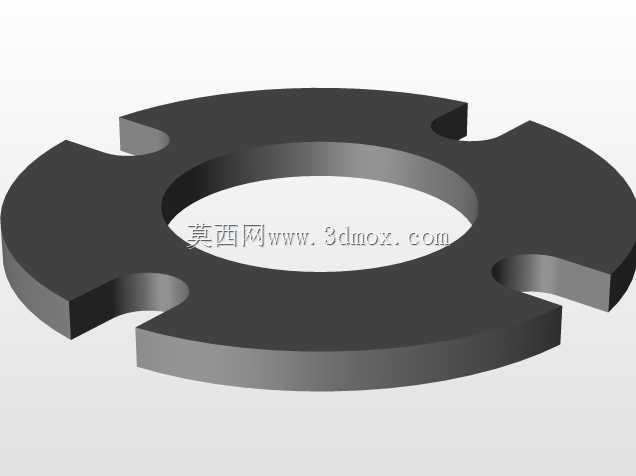

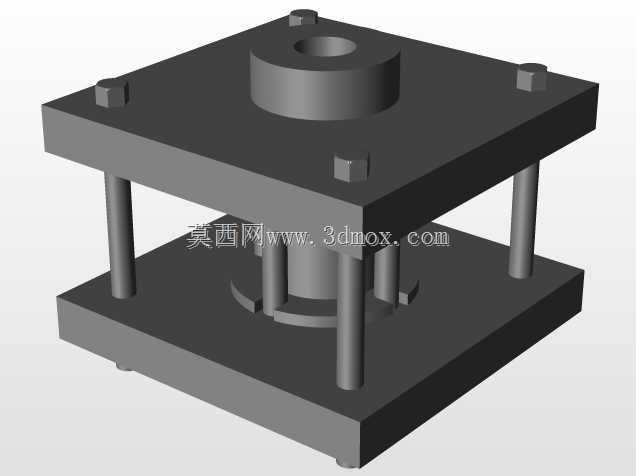

　　在电源变压器的批量生产装配环节，这类轴类夹具组装结构是绕线、铁芯叠装、引脚压装工序里常用的定位承载部件，很多车间的变压器装配工位上，这类轴件是夹具模组的核心导向与支撑构件，直接决定了装配过程中工件的定位精度与重复装夹的一致性。从结构形态来看，该零件为多级阶梯轴结构，整体采用同轴变径设计，不同直径的轴段分别承担不同的功能：最上端的细轴段用于和夹具的压装驱动端连接，传递装配过程中的下压力或者周向扭矩，中间的大直径轴段是主要的导向承载段，和夹具座上的直线轴承或者导套配合，保证整个夹具开合过程中的运动直线度，避免压装过程中出现偏载导致变压器绕组损伤或者铁芯错位，下端的细轴段则用于和工件定位座对接，实现夹具上下模的精准对中。设计这类轴件的时候，首先要考虑的是装配工位的行程边界，轴段的总长度需要匹配夹具的开合行程，保证在最大开模位置时，中间导向段不会和导套脱离，避免合模时出现卡滞或者研伤；各段轴径的公差配合需要根据运动场景选择，和导套配合的轴段一般选g6或者h7的公差等级，表面粗糙度控制在Ra0.8以下，减少往复运动的磨损，和驱动端、定位座连接的轴段则根据连接形式选择对应的配合公差，如果是螺纹连接还要预留退刀槽的位置，避免装配时出现干涉。

　　实际生产场景中，这类轴件的材质一般选择45号钢调质处理，表面如果是高频运动的工况还会做高频淬火处理，硬度达到HRC45-50，提升耐磨性能，延长夹具的维护周期；如果是有绝缘要求的变压器装配工位，也会在轴的接触段做绝缘涂层处理，避免装配过程中静电损伤变压器的绕组绝缘层。从安装边界来看，该轴件安装时需要保证和夹具安装基面的垂直度，一般要求垂直度公差在0.02mm/100mm以内，否则长期往复运动容易出现导套偏磨，导致夹具定位精度下降，影响变压器产品的装配一致性；轴的各阶梯端面需要做倒角处理，去除加工毛刺，避免装配时刮伤配套的轴承或者密封件，同时也方便装配时的导入。

　　很多变压器生产车间的工装维护记录里，这类轴件的磨损是夹具故障的常见原因，所以设计时除了尺寸公差的把控，还要考虑润滑结构的预留，比如在导向轴段加工润滑油槽，或者在配套的导套上加装油嘴，方便日常维护时加注润滑脂，降低运动阻力。这类阶梯轴结构的夹具构件，除了变压器装配场景，在很多小型电子元件的压装夹具里也有类似应用，只是根据工件的尺寸大小调整轴径和长度参数，核心的设计逻辑都是通过同轴阶梯结构实现导向、连接、定位的多功能集成，减少夹具的零件数量，提升整体结构的刚性。

　　在三维建模过程中，这类轴件的建模需要重点关注各阶梯段的同轴度约束，避免建模时出现轴段偏心，导致后续加工出来的零件无法装配；同时轴肩的过渡圆角需要根据应力集中系数选择，一般承受交变载荷的位置过渡圆角取R0.5-R1，避免长期往复受力出现轴肩断裂的情况。实际装配调试的时候，这类轴件装入导套后需要测试全程的运动顺滑度，不能有卡滞点，空载状态下推动轴件应该能在自重下缓慢滑动，说明配合间隙合适，不会过紧导致运动阻力大，也不会过松导致定位间隙过大影响装配精度。对于电源变压器这类对装配精度要求较高的产品，夹具导向轴的精度直接影响到铁芯叠片的整齐度、绕组的同轴度，最终影响变压器的空载电流、噪音等性能参数，所以这类看似简单的轴类零件，实际上是整个工装夹具精度保障的基础构件，设计时不能只看外形简单就忽略公差和工艺细节，需要结合实际的生产节拍、维护周期、负载大小综合确定参数。
