键联接式套筒联轴器结构设计方案

　　在常规中小型动力传输场景中，两轴同轴度偏差较小、载荷平稳无剧烈冲击的工况下，套筒联轴器是成本控制优先场景下的常用联接部件，这类结构没有复杂的弹性元件或铰接组件，整体刚性强，传动无背隙，适合对传动精度有基础要求、安装空间轴向尺寸受限的传动布局。从实际应用场景来看，这类套筒联轴器常见于小型输送线的动力端联接、微型减速箱输出轴与工作辊的对接、小型风机电机与叶轮轴的直连，也会用在一些台式试验设备的传动链路中，因为结构完全对称，高速运转时的动平衡表现优于部分剖分式或带突出紧固件的联轴器，只要安装时保证两轴同轴度在允许范围内，运转过程的振动和噪声都能控制在较低水平。

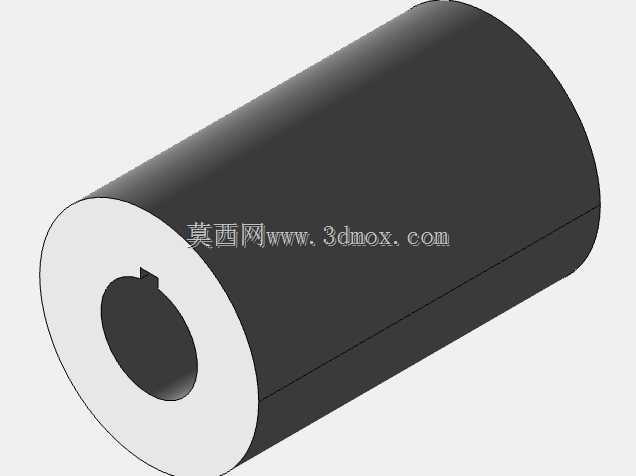

　　从功能特性来看，这款套筒联轴器依靠空心圆柱套筒作为核心传力载体，两端分别套装在需要对接的主动轴和从动轴轴端，配合平键实现周向固定，以此传递工作扭矩。和凸缘联轴器相比，它没有额外的法兰盘和联接螺栓，径向尺寸更小，不会在轴系外围形成突出的结构轮廓，对安装空间的径向占用更低，适合布置在设备内部空腔狭窄、周边有其他管线或结构件避让要求的位置。套筒本身采用整体实心棒料加工而成，不存在拼接结构的应力集中点，只要材料选型匹配载荷要求，抗扭强度冗余可以覆盖常规工况的瞬时过载，不会出现联接件断裂失效的问题。

　　设计这款结构的时候，首先要匹配对接轴的轴径公差，套筒内孔的公差带通常选取H7级，和轴的k6公差形成过渡配合，保证套装后不会出现径向晃动，同时也不会因为过盈量太大导致装配难度过高。键槽的位置需要严格对中，两端键槽的周向相位偏差要控制在0.02mm以内，否则安装后会出现两轴周向错位，导致键侧受力不均，长时间运转会出现键槽压溃、键体剪切失效的问题。套筒的壁厚设计需要结合传递扭矩的大小核算，不能为了压缩径向尺寸过度减薄壁厚，否则在瞬时冲击载荷下套筒会出现胀裂，通常壁厚取值不小于轴径的0.25倍，同时套筒的总长度要覆盖两端轴头的插入深度，单端轴头插入套筒的深度不小于轴径的1.2倍，保证足够的配合接触面积，避免运转过程中出现轴头松脱。

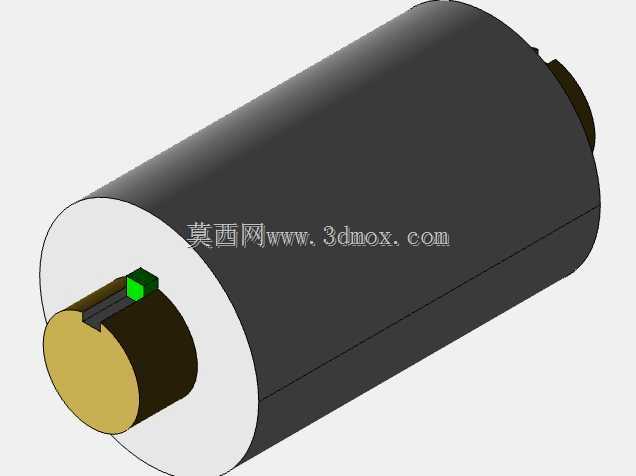

　　安装边界方面，这类套筒联轴器属于轴向装配的部件，安装时需要将两轴沿轴向拉开足够的距离，留出套筒套装的操作空间，不适合轴系轴向无法移动、没有装配余量的场景。装配时要先将平键预装在其中一根轴的键槽内，再将套筒从轴端沿轴向推入，直到套筒端面到达轴头的定位台阶位置，再移动另一根轴对准套筒另一端的内孔和键槽，将轴推入套筒到位后，通常会在套筒中部加装紧定螺钉，径向顶紧在其中一根轴的表面，作为轴向防松的辅助固定，避免正反转切换时套筒出现轴向窜动。需要注意的是，这类刚性套筒联轴器没有补偿两轴相对偏移的能力，安装时必须严格校准两轴的同轴度，径向偏移量不能超过0.05mm，角向偏移不能超过0.05°/100mm，否则运转过程中会在轴和轴承上产生额外的附加载荷，加速轴承磨损，甚至会导致轴系出现疲劳断裂。

　　从日常维护的角度来看，这种结构的联轴器几乎不需要额外的润滑维护，因为没有相对运动的摩擦面，只要定期检查紧定螺钉是否松动、键配合是否存在间隙即可，相比带弹性元件的联轴器，不存在橡胶件老化、弹性体碎裂需要定期更换的问题，在干燥、无强腐蚀的工况环境下，使用寿命可以和整机的服役周期保持一致。在建模过程中，需要重点还原内孔与键槽的配合尺寸，套筒两端的内孔倒角要做1×45°的工艺倒角，方便轴头导入装配，键槽的端部要保留铣刀加工的退刀槽结构，还原实际加工的工艺特征，避免模型出现工艺不可实现的理想化结构，保证模型导出后可以直接用于工程出图、装配干涉校验等实际设计环节。
