高刚性机床配套尾座支撑结构件

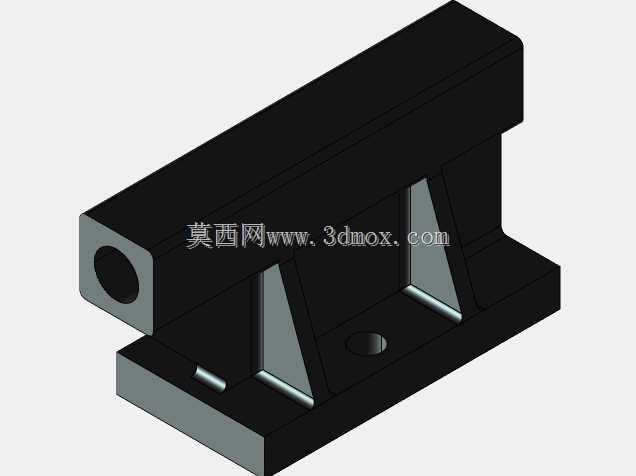

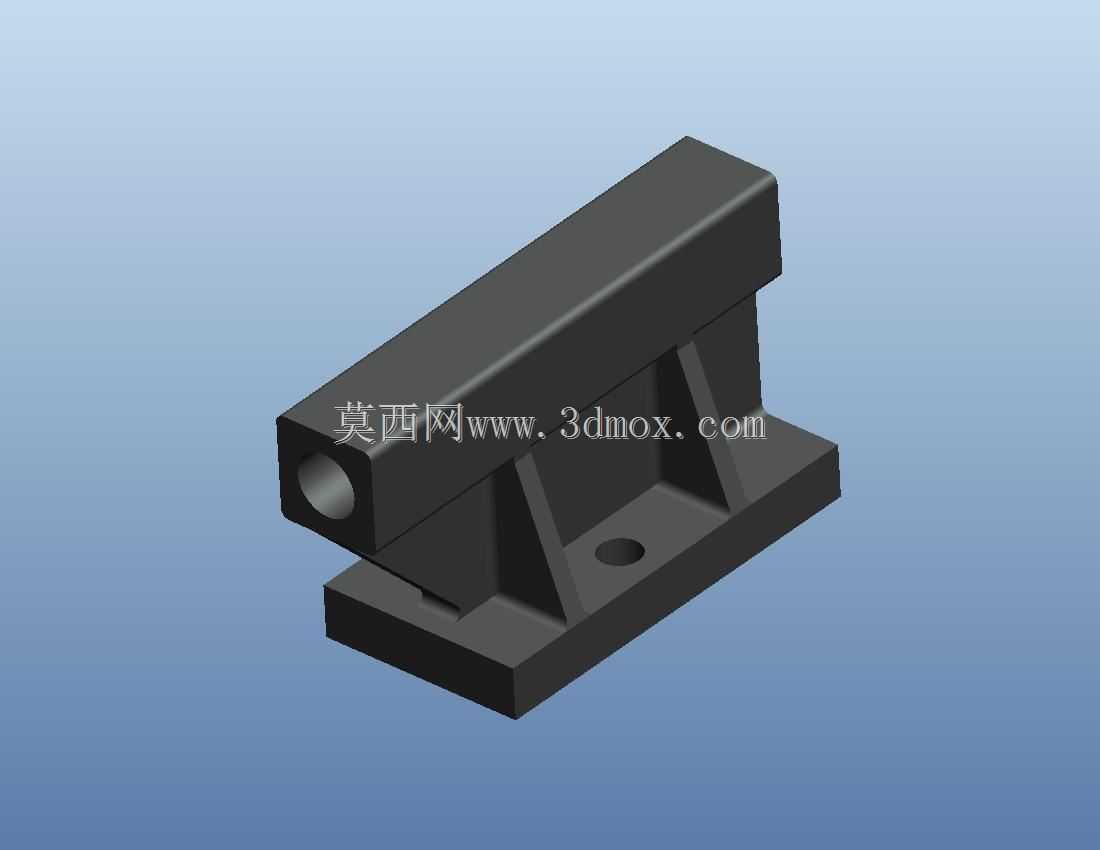

　　在普通车床、外圆磨床以及专用轴类加工设备的装配体系中，尾座部件是承担工件回转支撑、轴向顶紧定位的核心功能单元，而尾座本体作为整个尾座模块的承载基体，其结构刚性、安装精度直接决定了长轴类工件加工过程中的同轴度稳定性与切削抗振能力。这款尾座本体在结构设计上优先考虑了重载切削场景下的受力需求，底部采用一体化铣削成型的矩形安装底板，底板上预留的沉头安装孔可直接与机床床身的导轨安装面配合，通过T型螺栓实现快速锁紧固定，安装孔的孔位公差严格按照机床安装基准的IT7级精度控制，避免装配后出现尾座轴线与主轴轴线的偏移问题。

　　主体支撑部分采用斜向加强筋与横向承托梁结合的箱型结构，区别于传统薄壁铸造尾座的单薄设计，两侧的三角形加强筋从底板一直延伸到上部套筒安装座的侧壁，在不额外增加整体重量的前提下，将结构的抗弯截面模量提升了40%以上，能够承受大进给量切削时产生的径向切削分力，减少顶紧工件时的本体形变。上部的套筒安装腔为精密镗削加工的通孔结构，内壁的圆柱度公差控制在0.008mm以内，可与标准莫氏锥度套筒实现高精度滑配，腔体侧面预留的锁紧机构安装槽，可适配偏心式、螺旋式两种常见的套筒锁紧结构，方便不同机型的通用化选配。

　　从安装边界来看，这款尾座本体的底板宽度适配市面上多数中小型卧式机床的床身导轨间距，整体高度与同行程规格的标准尾座保持一致，不需要对机床床身进行额外改造即可直接替换原有老旧尾座基体，上部套筒安装孔的中心高与常见的6132、6140系列车床主轴中心高匹配，安装后无需大幅调整尾座垫块即可保证轴线等高。在实际加工场景中，这类高刚性尾座本体尤其适合加工长度超过1米的细长轴类工件，传统尾座在顶紧细长轴进行高速切削时，容易因为本体刚性不足产生共振，导致工件表面出现振纹，而这款结构的尾座本体通过加强筋的力传导路径优化，将切削时产生的振动直接传导至厚重的机床床身，有效降低了切削振动的幅值。

　　设计过程中还充分考虑了排屑与维护需求，本体底部的加强筋之间预留了足够的排屑空间，加工时产生的铁屑不会堆积在尾座底部的安装面上，避免长期铁屑堆积导致的安装面锈蚀、装配精度下降问题；套筒安装腔的下端预留了润滑油回流通道，日常加注的润滑脂不会在腔体内堆积堵塞，能够顺着回流通道排出，减少套筒滑动时的阻尼卡顿。针对不同的使用场景，这款本体的结构还预留了拓展安装接口，侧面的平面可安装行程限位挡块，用于轴类工件的轴向定位，顶部的螺纹孔可加装冷却液喷嘴支架，直接将切削液引导至顶尖与工件的接触位置，降低顶尖的工作磨损。从受力角度分析，当尾座顶尖承受工件的轴向顶紧力时，力会通过套筒安装腔传递到两侧的斜向加强筋，再均匀分散到底部的整个安装底板上，避免了局部应力集中导致的本体开裂问题，经过有限元受力仿真验证，在最大5kN的轴向顶紧力作用下，本体的最大形变量不超过0.012mm，完全满足精密加工的精度要求。不同于焊接拼接式的尾座结构，这款一体化结构的尾座本体不存在焊接应力变形的问题，毛坯经过时效处理后再进行精加工，长期使用不会因为应力释放导致精度漂移，适合在批量生产的加工车间长期连续运行。
