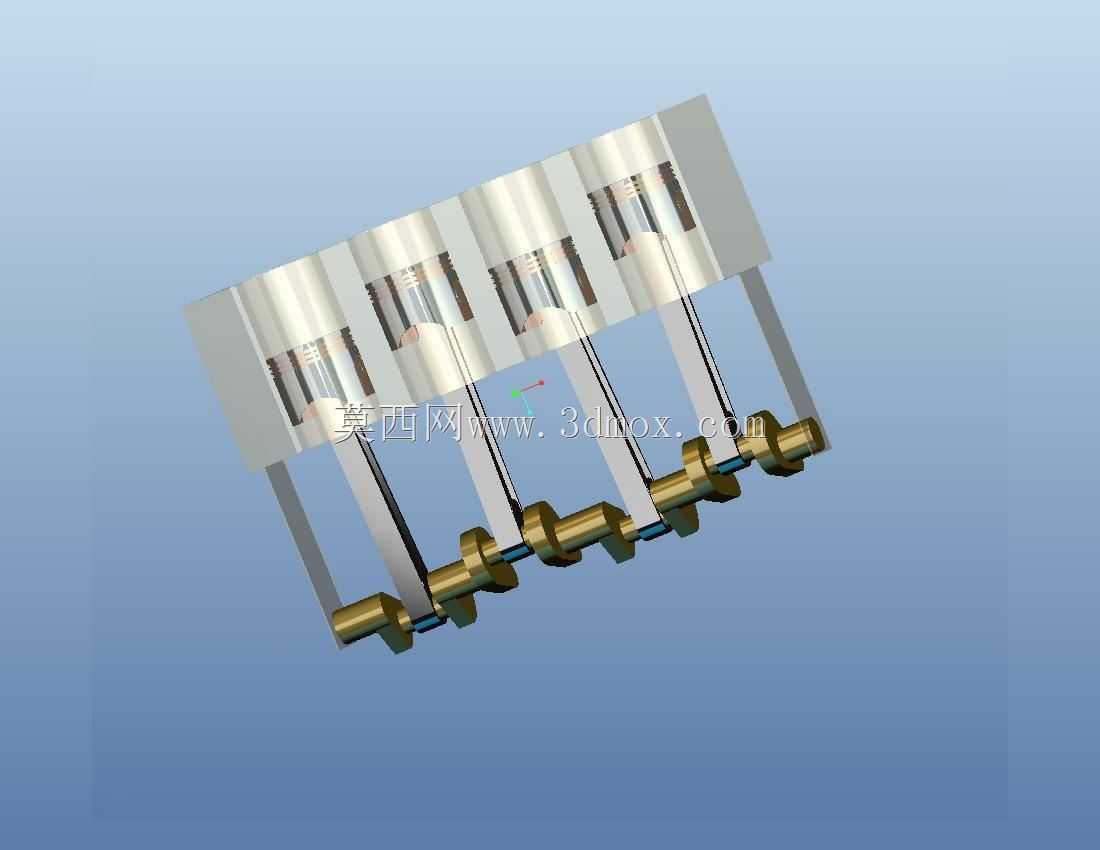

直列四缸发动机曲柄连杆机构装配结构

　　这套结构模型还原了直列四缸内燃机核心的曲柄连杆装配关系，覆盖从活塞组到曲轴输出端的完整运动链路，在乘用车动力总成开发、小型通用内燃机改型、教学实训台架搭建场景中，可直接作为结构校核、运动干涉验证的基础参考。做动力舱布置时，最先要卡的就是这套机构的外轮廓边界：活塞处于上止点时，气缸盖底面到曲轴中心的垂直距离决定了发动机整体高度，四个气缸沿曲轴轴向等距排布的总长度，直接影响前舱横向布置的空间预留，曲轴输出端的法兰位置，要和变速箱输入轴的同轴度公差控制在0.1mm以内，否则装车后会出现持续的传动振动。

　　从功能实现逻辑来看，这套结构承担着把燃气燃烧作用在活塞顶面的压力，通过连杆转化为曲轴旋转扭矩的核心作用，每个活塞对应一道连杆轴颈，相邻气缸的做功间隔角按照1-3-4-2的点火顺序错开180度曲轴转角，保证曲轴输出的扭矩尽可能平稳，避免出现过大的转速波动。设计这套结构时，首先要匹配的是活塞行程与曲柄半径的对应关系，曲柄半径的两倍就是活塞的上下运动总行程，直接决定发动机的排量基数；连杆的长度选择要兼顾摆动角度和结构强度，连杆太短会导致活塞侧压力过大，加快气缸壁的磨损，太长则会抬升整机高度，挤占前舱的布置空间。活塞部分的裙部设计成椭圆形，是为了抵消热态下的膨胀变形，避免冷态间隙过大敲缸、热态间隙过小拉缸；活塞销采用全浮式设计，工作时可以在活塞销座和连杆小头衬套之间自由转动，保证磨损均匀。曲轴部分的平衡块是对应每个曲柄臂设置的，用来抵消活塞连杆组往复运动和曲轴旋转产生的惯性力，直列四缸的一阶惯性力可以自身平衡，二阶惯性力则需要额外的平衡轴结构抵消，不过这套核心装配模型里没有纳入平衡轴模块，只保留了最核心的动力传递链路。

　　安装边界上，气缸体的主轴承座孔是同轴度基准，装配时要保证各道主轴承的同轴度公差不超过0.05mm，否则会出现曲轴转动卡滞、轴瓦偏磨的问题；连杆大头的剖分面采用斜切口设计，方便从气缸上方抽出活塞连杆组进行检修，连杆螺栓的预紧力要严格按照工艺要求控制，预紧力不足会导致连杆大头松旷，过大则会造成螺栓塑性变形甚至断裂。做运动仿真时，可以直接给曲轴添加旋转驱动，观察四个活塞的运动相位差，验证活塞在上止点和下止点时是否会和气门、气缸盖发生干涉，尤其是高压缩比的机型，活塞顶面的气门避让坑深度要和气门升程、配气相位精准匹配，否则会出现活塞顶气门的严重故障。

　　这套结构的装配逻辑是从下往上：先把曲轴固定在气缸体主轴承座上，扣上主轴承盖按规定扭矩拧紧，之后从气缸上方依次装入各缸的活塞连杆组，把连杆大头扣在对应的连杆轴颈上，拧紧连杆螺栓，最后再装配气缸盖、油底壳等外围部件。在做维修实训演示时，这套模型可以清晰展示曲柄连杆机构的运动原理，帮助学员理解四冲程发动机的做功过程，以及各部件之间的装配关系，不需要拆解真实发动机就能直观看到内部的运动状态。对于做改装动力方案的工程师来说，可以基于这套基础结构调整曲柄半径、连杆长度、活塞压缩高度等参数，快速验证不同排量、不同压缩比方案的结构可行性，省去从零开始建模的重复工作，缩短方案迭代的周期。需要注意的是，这套模型只展示了曲柄连杆核心机构，没有包含配气机构、冷却润滑系统、燃油供给系统等外围附件，在做整机布置时还需要补充对应附件的结构，校核各附件和曲柄连杆机构之间的运动间隙，比如曲轴前端的皮带轮、正时链轮的安装空间，要保证皮带运转时不会和周边的支架、管路发生摩擦。
