弯柄式手动操作机械曲柄结构设计

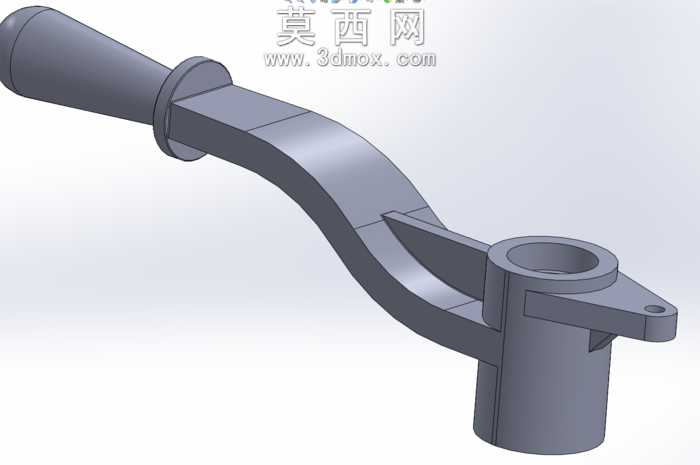

本作品为手动操作类机械曲柄构件，采用三维参数化建模方式完成全流程设计，建模过程中优先以实体拉伸、扫描、放样等基础特征命令搭建整体轮廓，再通过倒角、圆角、切除等细节特征完成结构优化，确保各部位尺寸符合机械操作件的人机工程与装配适配要求。模型整体分为握持手柄、弯形传力臂、套筒基座三个核心功能区段，握持段采用符合人手抓握的锥度曲面设计，表面做哑光金属质感材质渲染，还原钢制零件的磨砂金属质感，避免操作打滑的同时提升握持舒适度。弯形传力臂采用渐变截面设计，从手柄端的窄矩形截面平滑过渡到基座端的宽截面，过渡区域做圆弧过渡处理，既保证传力过程中的结构强度，减少应力集中风险，又让整体造型流畅无突兀棱角。套筒基座为带定位凸耳的圆柱套筒结构，内部设计有适配传动轴的通孔，侧面延伸出带安装孔的定位凸耳，可实现与传动部件的周向固定，避免操作过程中出现相对滑动，套筒外壁与传力臂的连接位置做加强筋结构设计，提升大扭矩操作下的结构抗变形能力。渲染阶段采用工作室环境光布局，主光源从侧上方投射，辅以补光弱化阴影死角，清晰呈现各部位的结构转折与曲面过渡，材质参数调整为45号钢的金属属性，还原真实机械零件的视觉质感。设计过程中充分考虑手动操作的受力特性，对传力臂的弯曲角度、力臂长度做了优化匹配，在保证操作行程合理的前提下，降低手动操作所需的施加力，同时各装配部位的尺寸公差预留符合通用机械零部件的装配标准，可直接适配常规规格的传动转轴，无需额外做尺寸修改即可用于手动调节类机械设备的操作机构设计，整体结构简洁实用，无冗余设计，兼顾力学性能与加工工艺性。
