小型风速检测异速仪结构设计方案

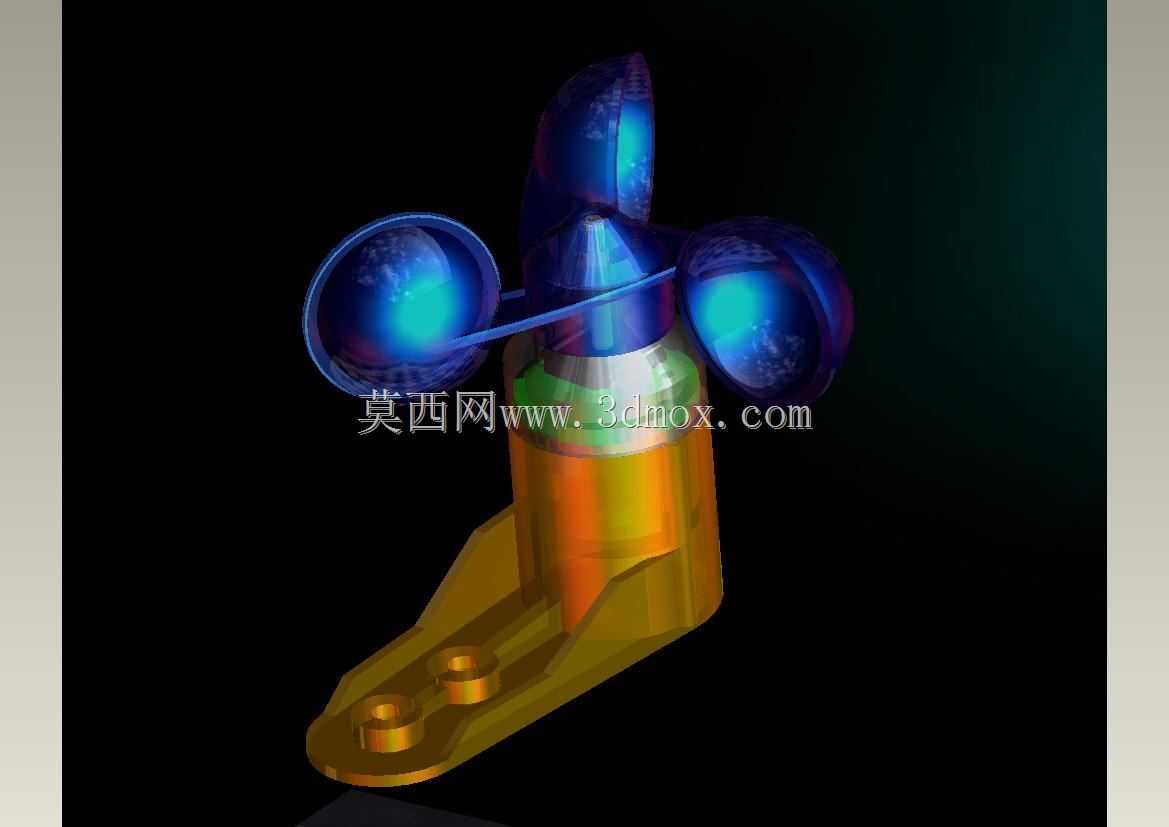

　　在户外气象监测、小型风力发电站运维、建筑楼宇通风效能测试、工业厂区排风系统校验这类场景里，这类小型风动异速检测装置的出镜率一直不低。和大型集成式风速监测台站不同，这类轻量化结构的异速仪不需要复杂的预埋安装基础，对安装点位的空间占用要求极低，不管是架设在户外杆塔的横担上，还是固定在通风管道的外壁检测口旁，都能快速完成部署。从结构组成来看，整套装置分为风动感应组件、传动连接段、安装固定底座三个核心部分，风动感应端采用三球式风杯结构，三个对称分布的球形风阻件通过轻质悬臂和中心转轴连接，这种对称布局能最大程度抵消不同风向带来的侧向受力偏差，不管是水平方向任意角度来风，都能推动风杯组绕中心轴稳定转动，不会因为风向偏移出现转速卡滞或者测量偏差。

　　风杯的球形曲面做了弧度优化，迎风面的风阻系数和背风面的绕流阻力差值经过反复调校，能保证低风速下的启动灵敏度，同时在高风速区间不会因为风阻过大出现结构过载变形。连接风杯组和底座的中间段做了阶梯式轴系布局，内部预留了转速传感模块的安装空间，轴系的配合公差选用过渡配合，既保证转动过程的同轴度，减少径向窜动带来的测量误差，也能降低长期转动的磨损量，延长户外无维护工况下的使用寿命。底座部分采用L型折弯式安装结构，底板上预留了两个对称的螺栓安装孔，孔位间距按照通用户外支架的安装孔距标准设计，能直接适配市面上多数现成的监测支架，不需要额外做转接板加工。

　　底板的折弯立板和中间轴系段做了一体化的加强筋过渡，能承受户外强风天气下的侧向倾覆力矩，避免风载荷过大时出现底座变形或者装置脱落的问题。从安装边界来看，整套装置的径向最大尺寸不超过风杯组的旋转直径，安装时只需要保证风杯旋转半径范围内没有遮挡物，不会和周边的杆塔构件、线缆发生干涉即可，轴向安装高度从底座底面到风杯顶端的尺寸控制得比较紧凑，不会因为突出高度过大增加风阻载荷。在实际应用中，这类异速仪的核心作用是通过风杯转速和实际风速的标定对应关系，把实时风速转化为可采集的转速信号，不需要复杂的光学传感结构，纯机械结构的可靠性更强，在多尘、高湿的户外工况下适应性更好。设计过程中特意对风杯悬臂的长度做了优化，悬臂过长会增加旋转时的离心力，加快轴系磨损，悬臂过短则会降低风阻扭矩，导致低风速下无法启动，最终选定的悬臂长度能在启动灵敏度和结构强度之间找到平衡点。风杯本身采用薄壁空心结构，在保证足够迎风面刚度的前提下尽可能降低自重，减少转动惯量，让风速变化时转速能快速跟随，不会因为转动惯量过大出现响应滞后，导致瞬时风速的测量值出现偏差。底座的安装孔做了沉头设计，螺栓安装后头部不会突出底座底面，保证底座和安装支架的接触面能完全贴合，不会因为螺栓突出导致安装面出现间隙，长期使用后出现松动歪斜。

　　中间轴系的外壳做了阶梯式的防水结构，接缝处预留了密封圈安装槽，能阻挡户外雨水顺着轴缝渗入内部，避免内部传感部件受潮失效。和传统的螺旋桨式风速检测装置相比，这种三球风杯结构的异速仪不需要对准风向，任意水平风向都能正常工作，省去了风向跟踪的尾翼结构，整体结构更简单，故障点更少，很适合无人值守的长期监测点位使用。在结构建模过程中，所有配合面的公差都按照通用机械加工的经济精度设定，不需要高精度的机加工设备就能完成生产，零部件的通用性强，后期维护更换配件的成本很低。风杯和悬臂的连接采用嵌入式卡扣加粘接的固定方式，不需要额外的紧固件，减少了突出零件带来的额外风阻，也避免了紧固件长期受振动出现松脱的问题。整套装置的重心落在底座安装面的中心位置，安装后不会出现偏心载荷，固定螺栓的受力更均匀，能适应长期的风致振动工况，不会因为振动导致螺栓疲劳松动。
