十字头连接组件机械结构设计

项目分类:通用机械零部件 发布时间:2025-01-01 ID:876906
  • 十字头连接组件机械结构设计
  • 十字头连接组件机械结构设计
  • 十字头连接组件机械结构设计
  • 十字头连接组件机械结构设计
  • 十字头连接组件机械结构设计
  • 十字头连接组件机械结构设计
  • 十字头连接组件机械结构设计

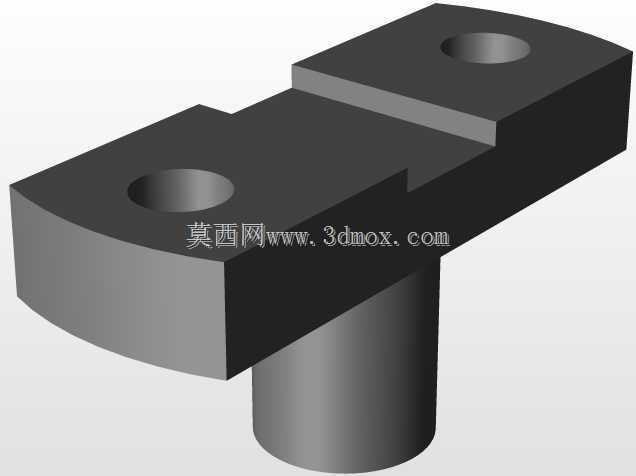

  在往复式传动机构的设计场景中,这类十字头连接构件是衔接动力输出端与执行端的核心中间件,常见于小型压力加工设备、往复泵、低压气动执行机构的传动链路里,承担着把旋转运动转化为直线往复运动过程中的侧向力抵消、运动轨迹约束作用,避免活塞杆直接承受侧向弯矩导致的密封件磨损、杆体弯曲变形问题。从结构形态来看,该构件采用分体式台阶布局,主体承载段为带圆弧过渡的块状结构,上方设置两个带同轴安装孔的凸台耳座,下方延伸出圆柱形导向连接柱,整体轮廓没有冗余的装饰性结构,所有棱边除了运动配合面的锐边倒钝外,均保留加工后的直角过渡,最大化利用材料的截面抗弯模量。

  设计阶段首先要匹配安装边界的约束条件:两个耳座上的安装孔中心距需要和配套的连杆小头孔位完全对齐,孔的公差带选取H7级精度,保证连接销穿入后既没有过大的旷量,也不会出现装配卡滞;下方圆柱导向段的外径需要和导向套的内径做间隙配合,单边间隙控制在0.02-0.05mm区间,既保证往复运动时的滑动顺畅,又能限制径向窜动量,避免运动过程中出现卡涩。耳座的厚度设计需要结合连接销的抗剪强度来核算,当传递额定推力时,耳座孔壁的挤压应力不能超过材料的许用挤压应力,因此在两个耳座的衔接位置做了局部加厚处理,分散孔位周边的应力集中,避免长期交变载荷下出现耳座开裂的失效问题。

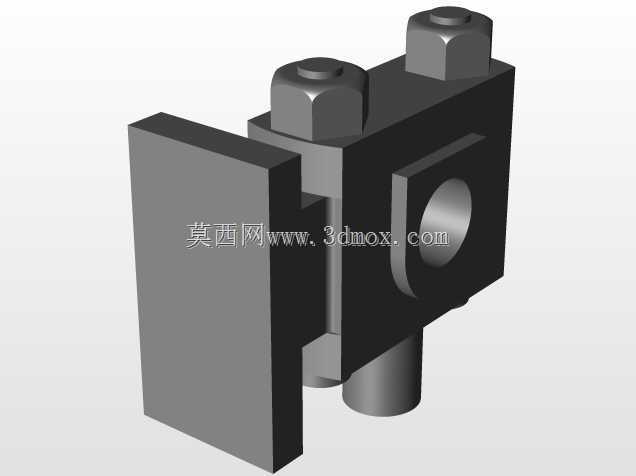

  主体块的圆弧过渡面并非随意设置,这个曲面是为了避让机构运动过程中相邻的机架轮廓,当十字头做往复行程运动时,圆弧面会沿着机架的内侧导向面滑动,起到辅助支撑的作用,减少导向柱的单侧受力。从实际装配逻辑来看,该构件的安装流程首先要将下方圆柱导向段穿入设备的导向套孔内,确认滑动无卡滞之后,再将连杆小头嵌入两个耳座之间的空隙,对齐孔位后穿入连接销,最后在销的端部加装开口销或者挡圈做轴向限位,防止运动过程中连接销脱出。在材料选择上,这类承载中等载荷的十字头构件一般选用45号钢做调质处理,表面硬度控制在HB220-250区间,既保证芯部有足够的韧性承受冲击载荷,配合面经过精磨加工后也能获得较好的耐磨性能,减少长期往复运动的磨损量。设计过程中需要特别注意两个耳座安装孔的同轴度公差,必须控制在0.01mm以内,如果同轴度超差,穿入连接销后会产生附加的装配应力,运动过程中会出现异响、磨损加快的问题,严重时甚至会导致连接销断裂。下方圆柱导向段的轴线需要和两个耳座孔的中心平面保持垂直,垂直度公差不超过0.02mm/100mm,否则往复运动时会出现导向柱偏磨,导致密封件提前失效。另外,构件的整体重量也需要做控制,在保证结构强度满足额定载荷1.5倍安全系数的前提下,尽可能去除非承载区域的多余材料,降低往复运动的惯性力,减少设备运行过程中的振动和冲击。

  这类十字头构件和传统的整体式十字头相比,台阶式的耳座设计可以适配不同厚度的连杆小头,不需要额外加装调整垫片就能满足装配间隙要求,对于小批量定制化的传动设备来说,通用性更强,加工时也可以采用方料直接铣削成型,不需要复杂的铸造成型工序,缩短生产制造周期,降低小批量生产的成本。在实际工况中,这类构件的失效形式大多出现在耳座孔的磨损、导向柱的拉伤以及主体块和耳座衔接位置的疲劳断裂,因此在设计阶段就对这些位置的应力做了有限元校核,在应力集中的圆角位置适当加大了过渡圆角半径,减少应力集中系数,提升构件的疲劳寿命。日常维护时只需要定期在导向柱和耳座孔的配合位置加注润滑脂,就能大幅降低磨损速率,延长整个传动机构的使用寿命。
